Summary of Contents for MODSTER Vector SR65

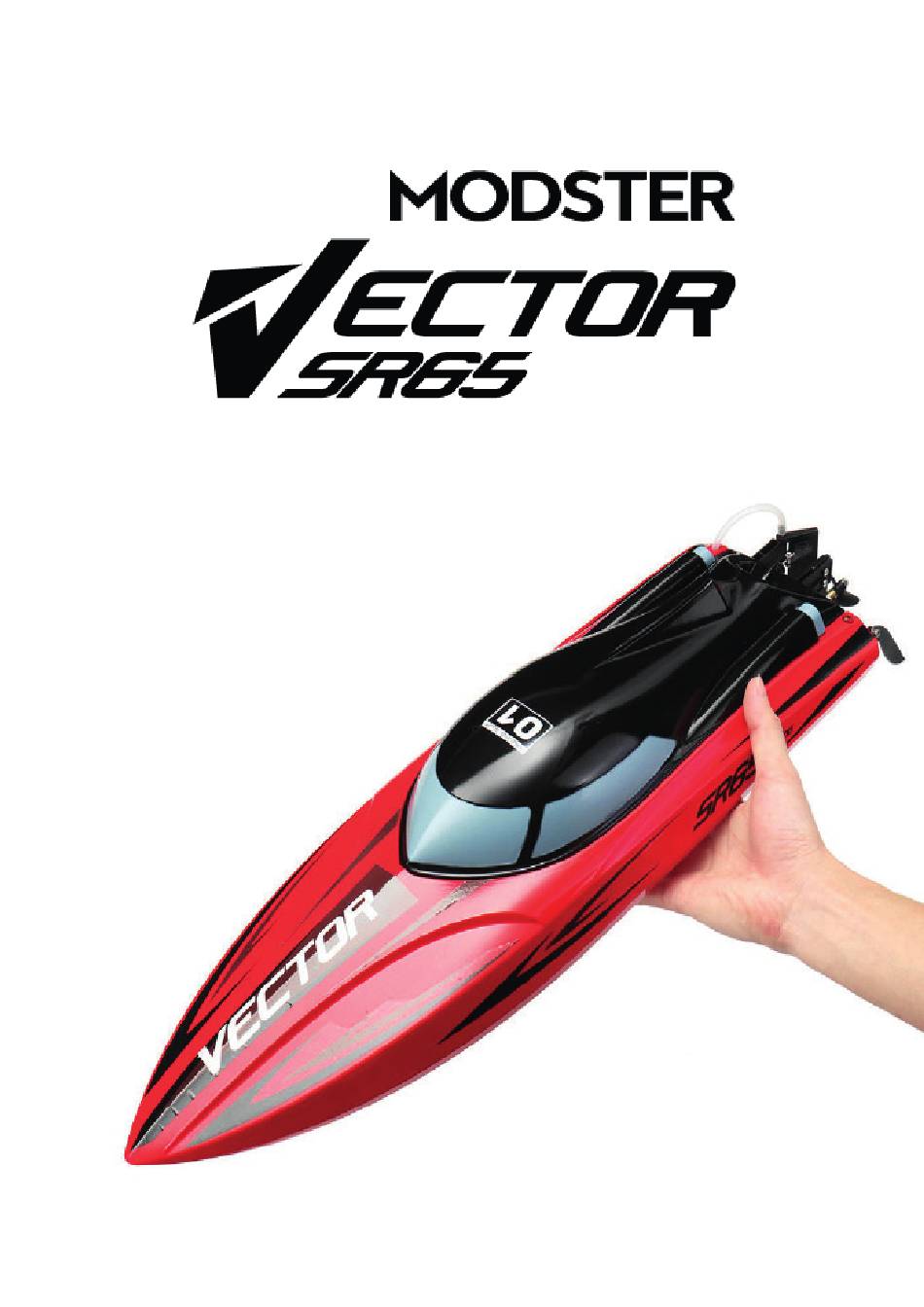

  • Page 1 BET RIEB SAN L EI T UN G/ M A NU A L...

  • Page 2: Table Of Contents

    Betriebsanleitung - Vector SR65 Inhalt Einleitung......................................3-4 Akku und Ladegerät: Warnungen............................4-5 Lieferumfang......................................5 Einbau des Akkus....................................6 Fernsteuerungssystem..................................6 Anfangen........................................6 Testfahrt........................................7 Steuer-Tipps......................................7 Motor Instandhaltung..................................7 Nach dem Fahren....................................7 Instandhaltung.......................................8 Installation der Ruder..................................9 Checkliste........................................9 Lade-Instruktion....................................10 Problembehandlungen................................11-13 Gewährleistungssauschluss................................14 Konformitätserklärung...................................27 www.modster.at...

  • Page 3: Einleitung

    Betriebsanleitung - Vector SR65 Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollständigkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung &...

  • Page 4: Akku Und Ladegerät: Warnungen

    Betriebsanleitung - Vector SR65 Wir als Hersteller bieten Ihnen sorgfältig getestete Kits und Anweisungen in Top-Qualität, aber letztlich hängen Qualität und Fahreigenschaft Ihres fertigen Modells davon ab, wie Sie das Modell zusammenbauen. Daher können wir in keiner Weise die Leistung Ihres fertigen Modells garantieren. Es werden keine Angaben über die Leistung oder die Sicherheit Ihres fertigen Modells getroffen oder...

  • Page 5: Lieferumfang

    Betriebsanleitung - Vector SR65 • Um den Akku aufzuladen, verwenden Sie nur das im Lieferumfang enthaltene Ladegerät. Andernfalls besteht Brandgefahr, die zu Sachschäden und/oder Verletzungen führen kann. Verwenden Sie zum Laden eines Lithium Akkus kein NiCd- oder NiMH-Ladegerät. • Wenn der Akku zu irgendeinem Zeitpunkt während des Lade- oder Entladevorganges an- fängt sich aufzublähen, beenden Sie das Laden oder Entladen sofort.

  • Page 6: Einbau Des Akkus

    Betriebsanleitung - Vector SR65 Einbau des Akkus 1. Drehen Sie die Klappe der Rumpfhaube im Uhrzeigersinn um die Klappe zu entsperren. 2. Öffnen Sie die Rumpfhaube. 3. Befestigen Sie das beigefügte Klebeband oder Klettverschlussband am Akku. 4 & 5. Befestigen Sie den Akku an der Hakenleiste im Boot und fixieren Sie das Ganze mit dem Klettverschluss wie abgebildet.

  • Page 7: Testfahrt

    Betriebsanleitung - Vector SR65 ACHTUNG: Schalten Sie den Sender nicht aus bevor Sie nicht den Akku vom Empfänger ge- trennt haben. Andernfalls könnte der Empfänger Signale empfangen und außer Kontrolle geraten. Lagern Sie das Boot mit der Haube entfernt, um Schimmel im Rumpf vorzubeugen.

  • Page 8: Instandhaltung

    Betriebsanleitung - Vector SR65 Instandhaltung Ersetzen Sie die Antriebswelle immer sofort bei Beschädigungen oder sichtbaren Abnützu- gen, andernfalls könnten weiterführende Beschädigungen auftreten. Es wird empfohlen die Antriebswelle, die Kardanwellen und andere bewegliche Teile nach 2-3 Stunden Einsatz zu schmieren. Die Schmierung dient auch als Wasserschutz und verhindert das Eintreten von Wasser in den Rumpf durch das Stevenrohr.

  • Page 9: Installation Der Ruder

    Betriebsanleitung - Vector SR65 Installation der Ruder 1. Verbinden Sie die Schrauben mit dem Antriebs- motor auf der Antriebswelle und befestigen Sie die Propeller mit der beigelegten Mutter. 2. Befestigen Sie die Ruderhörner am Ruder mit zwei Schrauben. 3. Befestigen Sie das Ruder am Ruderhalter und fixieren Sie es wie in der Grafik gezeigt.

  • Page 10: Lade-Instruktion

    Betriebsanleitung - Vector SR65 Lade-Anleitung Um den mitgelieferten Lithium Akku zu laden, benutzen Sie nur das beiliegende Ladegerät oder gleichwertige und kompatible Ladegeräte für Lithium Akkus. Das Laden des Lithium Akkus mithilfe eines nicht kompatiblen Ladegerätes (z.B. mit Ladege- räte für NiCd oder NiMH Akkus) kann zu Schäden am Akku oder auch zu Feuer und dadurch zu Sach- und/oder Personenschäden führen.

  • Page 11: Problembehandlungen

    Betriebsanleitung - Vector SR65 Problembehandlungen Problem Mögliche Ursache Lösung Beschädigter Motor, Schiffs- schraube oder Antriebswelle. Beschädigte Teile ersetzen. Erhöhte Lautstärke oder Schiffschraube ist nicht Ausbalancieren oder stärkere Vibrationen. ausbalanciert. ersetzen. Der Ladestand des Akkus ist zu Laden Sie die Batterie niedrig.
  • Page 12 Betriebsanleitung - Vector SR65 Problem Mögliche Ursache Lösung Trocken Sie das Boot und stellen sicher, dass die Luke am Der Bootsrumpf ist nicht Rumpf vollständig geschlossen vollständig geschlossen. ist, bevor Sie das Boot zu Was- ser lassen. Das Boot taucht unter...
  • Page 13 Betriebsanleitung - Vector SR65 Problem Mögliche Ursache Lösung Der Motor oder Dreh- Blockierte Schläuche der Wasser- Reinigen oder ersetzen Sie die zahlregler überhitzen. kühlung. Schläuche. Drehzahlregler benutzt den stan- Laden Sie den Bootsakku oder dardmäßigen Low Voltage Cut off erneuern die Batterie, die nicht (LVC).

  • Page 14: Gewährleistungssauschluss

    Betriebsanleitung - Vector SR65 Betriebsanleitung - Vector SR65 Betriebsanleitung - Vector SR65 Gewährleistungsausschluss: • Nur für Kinder ab 14 Jahren. • Produkt enthält verschluckbare Kleinteile (fernhalten von Kleinkindern) • Hände, Gesicht, Haare und lose Kleidung von den Schiffschrauben fernhalten. •...
  • Page 15 Manual - Vector SR65 Manual - Vector SR65 Content Introduction......................................16-17 Battery and Charger: Warnings............................17-18 Box Content......................................18 Installation of the Battery................................19 Check the Radio System.................................19 Getting Started.....................................19 Test Drive........................................20 Controlling Tips....................................20 Motor Care......................................20 After Driving......................................20 Maintainance......................................21 Rudder Installation....................................22 Motor Maintainance..................................22 Charging Instruction..................................23 Problem Solving..................................24-25...

  • Page 16: Introduction

    Manual - Vector SR65 Dear customer, thank you for chosing a product by MODSTER. All models are carefully checked for completeness and function before delivery. Due to continuous development and improvement of our products, we reserve the right to make technical changes as well as changes in equipment and design without notice.

  • Page 17: Battery And Charger: Warnings

    Manual - Vector SR65 We as a distributor offer you carefully tested kits and instructions in top quality, but ultimately the quality and driving power of your finished model depend on how you assemble it. So we can not guarantee the performance of your finished model in any way. No information is provided or implied about the performance or security of your completed model.

  • Page 18: Box Content

    Manual - Vector SR65 • To charge the battery, use only the charger that is included in the delivery or a compatible lithium battery charger. Otherwise there is a risk of fire, which can lead to property damage and / or injury. Do not use a NiCd or NiMH charger to charge a lithium battery.

  • Page 19: Installation Of The Battery

    Manual - Vector SR65 Installation of the Battery 1. Turn the hatch of the fuselage clockwise to unlock the door. 2. Open the hull cover. 3. Attach the enclosed tape or Velcro tape to the battery. 4 & 5. Fasten the battery with the hook strip in the boat and fix it as shown.

  • Page 20: Test Drive

    Manual - Vector SR65 CAUTION: Do not turn off the transmitter before unconnecting the battery from the receiver. Otherwise the receiver may pick up stray signals and can cause an accident! Never use the boat in salt water -> warranty will be lost.

  • Page 21: Maintainance

    Manual - Vector SR65 Maintenance Always replace the drive shaft immediately in case of damage or visible wear, otherwise fur- ther damage may occur. It is recommended to lubricate the drive shaft, cardan shafts and other moving parts after 2-3 hours of use.

  • Page 22: Rudder Installation

    Manual - Vector SR65 Installation der Ruder 1. Connect the screws to the drive bracket on the drive shaft and secure the propellers with the enclosed nut. 2. Attach the rudder horns to the rudder with two screws. 3. Fasten the rudder to the rudder holder and fix it as shown in the figure.

  • Page 23: Charging Instruction

    Manual - Vector SR65 Charging Instruction To charge the supplied lithium battery, use only the enclosed charger or equivalent and com- patible chargers for lithium batteries. Charging the lithium battery using a non-compatible charger (such as NiCd or NiMH rechar- geable battery chargers) or other non-compatible lithium battery chargers may damage the battery or cause a fire, causing damage to property and / or personal injury.

  • Page 24: Problem Solving

    Manual - Vector SR65 Problem Solving Problem Possible Cause Solution Damaged propeller, shaft or Replace damaged parts. motor. Extra noise or vibration. Propeller is out of balance. Balance or replace propeller. Boat battery level is low. Charge the battery completely.
  • Page 25 Manual - Vector SR65 Problem Possible Cause Solution Repair rudder or adjust rudder Rudder or rudder trims are not and rudder trims for straight centered. running while the control is at Boat tends to turn in a neutral position. only one direction.

  • Page 26: Disclaimer Of Warranties

    Manual - Vector SR65 Disclaimer of Warranties: • This model must not be used by children younger than 14 years • it contains small parts that could be swallowed • Keep hands, face, hair and loose clothing away from the propeller •...

  • Page 27: Konformitätserklärung

    www.modster.at...
  • Page 28 MSG ONLINE GMBH WIRTSCHAFTSPARK 9 A-8530 DEUTSCHLANDSBERG Firmenbuch Graz FN315230Z• UID-NR.: ATU 64361513 Eva-Partnernummer: 152216 ARA Lizenznummer: 17749 • GRS Nummer: 110072576 Interseroh Hersteller ID (EAR): 152204 WEE REG.-NR. DE 44576630...
