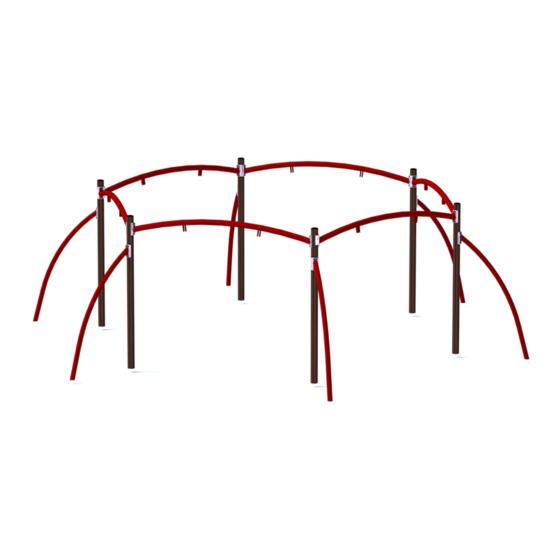

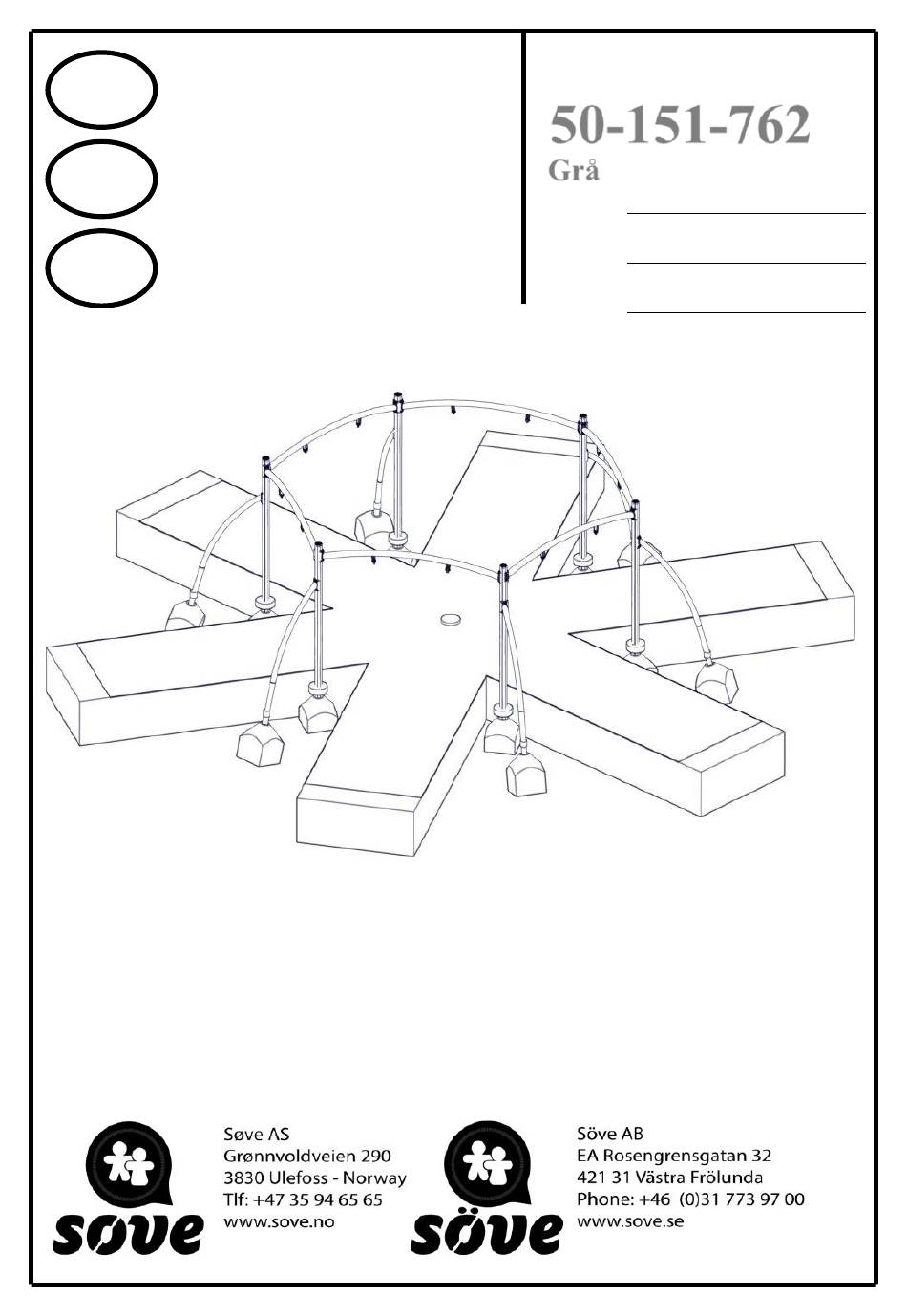

- Page 1 Søve 50-151-762 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 50-151-762 Grå Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 14.06.2021...
- Page 2 Søve 50-151-762 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 50-151-762 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 50-151-762 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5x0,5x0,45 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 50-151-762 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 50-151-762 Boltepakker for / Boltpackage for / Bultpaket för Sign. 6-kant huskestativ for 6 seter Navn Artnr/ 50-151-762 Grå dimensjon Stolpe Ø110 SFA5126/2 Lengde = 3150 (2550-600) Grå Huskeoverligger bue 07-200-213K 6kant m/ beslag (Se egen del- Grå montering) Støttebein sekskanthuske inkl.
- Page 7 Søve 50-151-762 Boltepakker for / Boltpackage for / Bultpaket för Sign. 6-kant huskestativ for 6 seter Navn Artnr/ 50-151-762 Grå dimensjon Fundament Støp Støpefundament Ø110 00-003-111K (se egen delmontering)
- Page 8 Søve 50-151-762 Fundamentering med betong / Foundation concrete / Förankring med betong Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen.
- Page 9 Søve 50-151-762 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 10 Søve 50-151-762 Plassering av forankringer / Ground plan / Placering av förankringar...
- Page 11 Søve 50-151-762 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 12 Søve 50-151-762 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 50-151-762 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 50-151-762 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 50-151-762 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 50-151-762 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 17 Søve 50-151-762 Boltepakker for / Boltpackage for / Bultpaket för Sign. 6-kant huskestativ for 6 seter Navn Artnr/ 50-151-762 Grå dimensjon Stolpe Ø110 SFA5126/2 Lengde = 3150 (2550-600) Grå Huskeoverligger bue 07-200-213K 6kant m/ beslag (Se egen del- Grå montering) Støttebein sekskanthuske inkl.
- Page 18 Søve 50-151-762 Boltepakker for / Boltpackage for / Bultpaket för Sign. 6-kant huskestativ for 6 seter Navn Artnr/ 50-151-762 Grå dimensjon Fundament Støp Støpefundament Ø110 00-003-111K (se egen delmontering)
