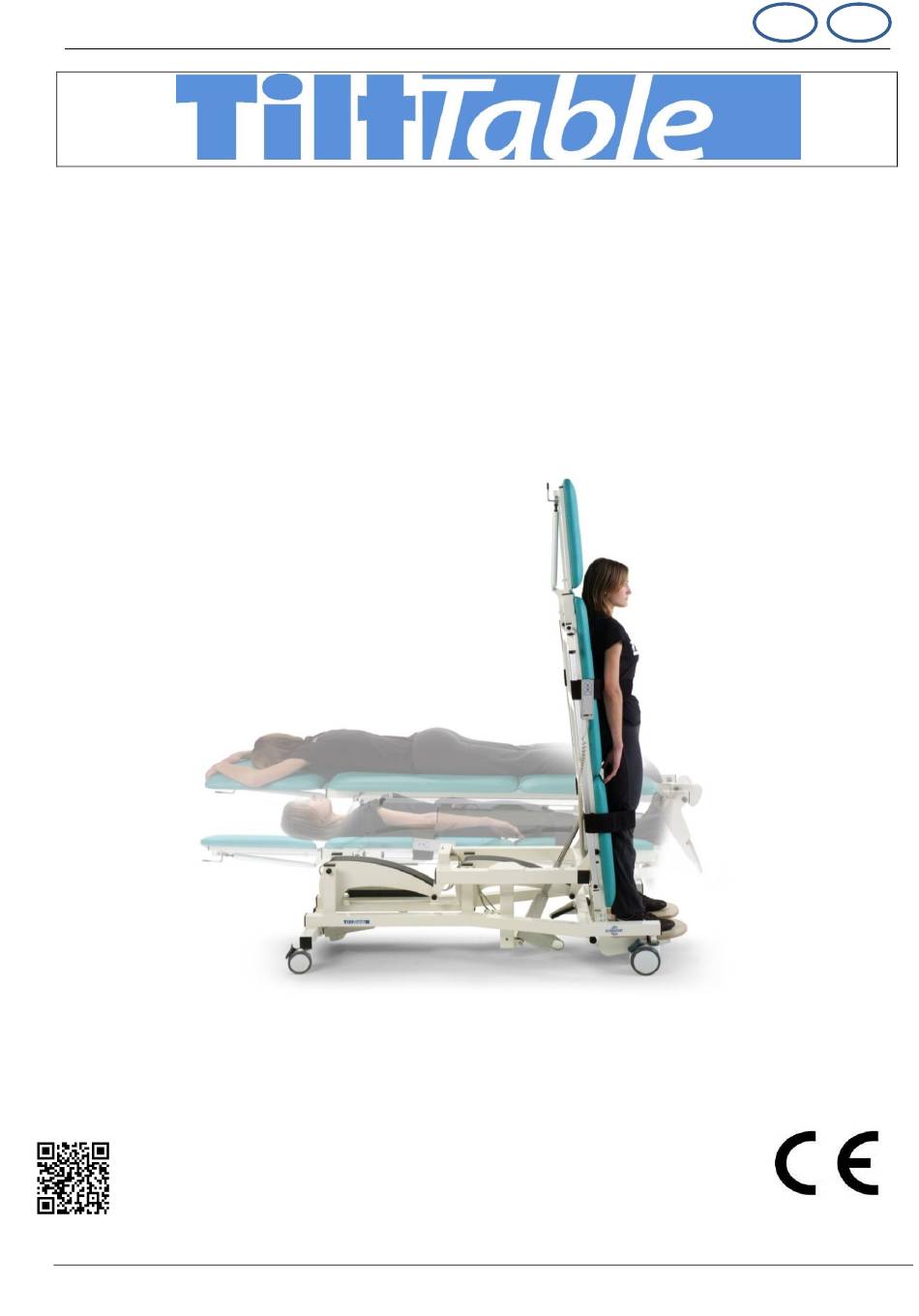

- Page 1 CHINESPORT Spa - ITALIA LT1 – LT2 – LT3 TILT TABLES - LETTINI TILT Static therapy tables - Lettini per la terapia della statica USE AND MAINTENANCE MANUAL / MANUALE D’USO E MANUTENZIONE mod.14-2014.03.17-14.30-001-ml.docx 1 / 44...
-
Page 2: Table Of Contents
CHINESPORT Spa - ITALIA ENGLISH VERSION ..........................4 1 GENERAL INFORMATION ........................ 4 1.1 P ..................4 URPOSE CONTENT AND TARGET AUDIENCE 1.2 M ..........................4 ANUFACTURER 1.3 I ..................4 NTENDED USE AND EQUIPMENT DESCRIPTION 1.4 A ......................4... - Page 3 CHINESPORT Spa - ITALIA VERSIONE ITALIANA ........................... 24 1 INFORMAZIONI GENERALI ......................24 1.1 S ..............24 COPO CONTENUTO E DESTINATARI DELLE ISTRUZIONI 1.2 C ..........................24 OSTRUTTORE ’ ’ 1.3 D ............24 ESTINAZIONE D USO E DESCRIZIONE DELL APPARECCHIATURA 1.4 A...
-
Page 4: English Version
1.5 Products insights Further documentation can be found on our website www.chinesport.com. Specially, you can read the QR code on the cover of this manual to quickly connect to the website. -
Page 5: Special Warnings And Use Restrictions
Record any significant safety-related intervention/defect/damage in the attached form. For operations not covered in the maintenance list, please contact Chinesport Service Centre. Only the manufacturer can repair the actuators, gearcases, controls and battery chargers, which on no account must be opened or tampered with. Otherwise the manufacturer will be no longer responsible for the equipment, whose warranty will cease to be valid. -
Page 6: Emergency Functions
CHINESPORT Spa - ITALIA 2.1 Emergency functions 2.1.1 Emergency stop All battery-powered versions have a mushroom pushbutton on the gearcase to stop in case of an emergency. 2.1.2 Electrical emergency lowering All battery-powered versions can enable lowering in case of handswitch and / or gearcase failure. -
Page 7: Configurated Item Code
CHINESPORT Spa - ITALIA 3 CONFIGURATED ITEM CODE Product code Variable code position Meaning variable code Possible values Position Fixed value 1 no height adjustement TYPE OF ADJUSTEMENT 2 electric height adjustement 3 servo-assisted tilt adjustment with gas spring E AC Power Supply... -
Page 8: Lt3G33 Gas Model
CHINESPORT Spa - ITALIA PULL THE SPRING PLUNGER AND REVERSE THE FOOTBOARDS IN WORKING POSITION FOOTBOARDS IN WORKING POSITION 4.2.2 LT3G33 gas model The table is supplied with the footboard upside-down. Before using it, bring the footboard in working position as follows:... -
Page 9: Lt3G33 Gas Model
CHINESPORT Spa - ITALIA HANDSWITCH FOR TILT PUSHBUTTONS FOR TILT FOR SAFETY REASONS, ADJUSTMENT ADJUSTMENT VERTICALIZATION IS POSSIBLE ONLY IF THE TABLE IS AT MINIMUM HEIGHT. 4.3.2 LT3G33 gas model This model allows the worktop to be tilted manually via a servo-system operating with gas springs. -
Page 10: Head, Footboard And Strap Adjustment
CHINESPORT Spa - ITALIA PUSHBUTTONS FOR HEIGHT ADJUSTMENT. FOR SAFETY REASONS, HEIGHT ADJUSTMENT IS POSSIBLE ONLY WITH THE TABLE BOARD IN HORIZONTAL POSITION. 4.5 Head, footboard and strap adjustment The versions fitted with a head section can be tilted from -20° to +80° by gas spring. -
Page 11: Adjusting Sections And Main Dimensions
CHINESPORT Spa - ITALIA 4.6 Adjusting sections and main dimensions MODEL DIMENSIONS SINGLE PLATFORM OPERATING ADJUSTMENT LT1E11 LT1E21 LT1B11 LT1B21 LT1E12 LT1E22 LT1B12 LT1B22 LT2B12 LT2E12 LT3G33 85° LT1E14 LT1B14 WARNING DO NOT SIT AND DO NOT CONCENTRATE THE LOAD ON THE ENDS OF THE TABLE, ESPECIALLY ON THE HEAD SECTION mod.14-2014.03.17-14.30-001-ml.docx... -
Page 12: Battery Installation (Only B Versions)
CHINESPORT Spa - ITALIA 4.7 Battery installation (only B versions) BATTERY RELEASE: pull the release handle and remove the battery. BATTERY PLACEMENT: place the battery lengthwise on the steel slides. RELEASE HANDLE WARNING MAKE SURE THAT THE BATTERY FITS SNUGLY INTO ITS SEAT – YOU WILL HEAR A “CLICK” WHEN IT IS IN PLACE 4.8 Charging batteries (only B versions) -
Page 13: Transport, Brakes And Locks
CHINESPORT Spa - ITALIA 4.9 Transport, brakes and locks All the tables have swivel casters that allow movement in small environments; one wheel is also equipped with a “directional lock” mechanism that makes rectilinear movements easier, while the others come with a full parking brake (to prevent sliding and rotation). -
Page 14: Non-Routine Maintenance
Contact Chinesport service for all operations not mentioned in the maintenance list. 5.3 Preventive or planned maintenance It’s recommended a complete overhaul of the equipment every 3 years, performed by Chinesport or by an authorized service center 5.4 Spare Parts List Please contact Chinesport or an authorized service center to request the updated spare parts list. -
Page 15: Troubleshooting
SERIAL NUMBER NOTE: The equipment in need of repair at Chinesport premises must carry the “AUTHORIZATION NUMBER” on the package. This identification number, to be required from the Technical Assistance Service, helps reduce waiting times and improves service quality. -
Page 16: Cleaning And Disinfection
CHINESPORT Spa - ITALIA 7 CLEANING AND DISINFECTION Electrical equipment must be disconnected from mains power before cleaning. Sky is the flame retardant fabric made for residential and contract upholstery. Its resistant structure and the easy cleaning make sky particularly suitable for hospitals, nursing homes, spas, rehabilitation centers and gyms. -
Page 17: Technical Sheet
CHINESPORT Spa - ITALIA 9 TECHNICAL SHEET Number of sections Weight (kg) Safe working load (kg) Height table 56-106 56-106 fixed or adjustable (cm) IP protection IP 54 IP 43 Elecrtical safety Class 2 internal supply 24V/max 10AT Battery charger 110/220V – 50/60 Hz –... -
Page 18: Electric Diagram
CHINESPORT Spa - ITALIA 10 ELECTRIC DIAGRAM Mechanical connection screw motor-frame Lock screw motor-CB Connection cable motor-CB (control box) control motor Mechanical connection screw Main power motor-frame 18 / 44 mod.14-2014.03.17-14.30-001-ml.docx... -
Page 19: Related Items And Accessories
CHINESPORT Spa - ITALIA 11 RELATED ITEMS AND ACCESSORIES When installing the accessories for the first time, unscrew the upper fixing screw to remove the lateral sliding rods in order to insert the adjusting “box- like” elements. AC0081 TABLE TRAY... - Page 20 CHINESPORT Spa - ITALIA AC0002 INTRA-EXTRA SANDALS Attachment to the adjustable footboards. Attachment to the fixed footboard. Place the “T”-plug inside the lateral slot of the Place the “T”-plug into the central hole of the footboard, adjust the sandal and lock with the lever footboard, adjust the sandal and lock with the lever (press downwards and simultaneously rotate).
- Page 21 CHINESPORT Spa - ITALIA AC0561 LEG STRAPS AC0088 LEGS SINGLE AC0517 PADDED LATERAL (1 pair) STRAP SUPPORTS AC0090 ANTIBRACHIAL SUPPORTS mod.14-2014.03.17-14.30-001-ml.docx 21 / 44...
-
Page 22: Warranty
CHINESPORT Spa - ITALIA 12 WARRANTY GENERAL AFTER-SALES SERVICE CONDITIONS FOR CHINESPORT ITEMS The warranty shall be valid for a period of 36 months from the date of delivery. The warranty does not cover consumable items, rechargeable batteries, and generally all the material subject to wear, breakdowns caused by knocks, falls, misuse or improper use, accidental events and transport damage. -
Page 23: Maintenance Record Sheet
CHINESPORT Spa - ITALIA 14 MAINTENANCE RECORD SHEET EQUIPMENT DATE of first installation SERIAL NUMBER DATE OF OPERATIONS CARRIED OUT TECHNICIAN SIGNATURE NEXT SERVICE VERIFY DATE mod.14-2014.03.17-14.30-001-ml.docx 23 / 44... -
Page 24: Versione Italiana
1.5 Approfondimenti di prodotto Ulteriore documentazione può essere reperita nel nostro sito web www.chinesport.it. È possibile collegarsi direttamente al sito web in modo rapido tramite lettura del codice QR riportato in copertina del presente manuale. Il codice QR può trovarsi anche applicato sul prodotto. -
Page 25: Simboli
CHINESPORT Spa - ITALIA 1.7 Simboli Nel presente manuale e sulla macchina stessa, i simboli sono utilizzati per attirare l'attenzione dell'utente su avvisi di sicurezza importanti e informazioni utili. Osservare tutti i messaggi di avvertenza, attenzione e pericolo. AVVERTENZA I messaggi di avvertenza segnalano all'utente/utilizzatore il rischio di infortuni o pericoli qualora, durante operazioni di funzionamento o di manutenzione, non vengano osservate attentamente le procedure e le condizioni riportate. -
Page 26: Funzioni Darresto Emergenza
CHINESPORT Spa - ITALIA Per tutte le operazioni non contemplate nella lista di manutenzione, rivolgersi al Centro Assistenza Chinesport . La riparazione degli attuatori, centraline, comandi e caricabatteria può essere effettuata solamente dal produttore e per nessun motivo vanno aperti o manomessi, pena il decadimento della garanzia e responsabilità... -
Page 27: Effetti Collaterali E Controindicazioni
CHINESPORT Spa - ITALIA 2.2 Effetti collaterali e controindicazioni Non si sono riscontrati particolari effetti collaterali durante l’uso corretto o controindicazioni, previa conoscenza del presente manuale istruzioni. 3 CONFIGURAZIONE CODICE ARTICOLO Codice articolo Posizione codice variabile Significato codice variabile Valori possibili... -
Page 28: Modello A Gas Lt3G33
CHINESPORT Spa - ITALIA TIRARE IL PUNTALE A MOLLA E ROVESCIARE LE POSIZIONE PEDANE IN ASSETTO NORMALE PEDANE IN ASSETTO NORMALE 4.2.2 Modello a gas LT3G33 Il letto viene fornito con la pedana rovesciata, prima di utilizzare il lettino si deve portare in posizione... -
Page 29: Modello Gas Lt3G33
CHINESPORT Spa - ITALIA PULSANTIERA PER REGOLARE PULSANTI PER REGOLARE PER SICUREZZA LA L’INCLINAZIONE L’INCLINAZIONE VERTICALIZZAZIONE È POSSIBILE SOLO SE IL LETTO SI TROVA NELLA POSIZIONE MINIMA DI ALTEZZA 4.3.2 Modello gas LT3G33 In questo modello la regolazione dell’inclinazione del piano di lavoro è manuale con sistema servoassistito da molle a gas. -
Page 30: Regolazione Testata, Pedane E Cinture
CHINESPORT Spa - ITALIA AVVERTENZA ALLONTANARSI ADEGUATAMENTE DALLE PARTI MECCANICHE IN MOVIMENTO ACCERTARE CHE DURANTE IL FUNZIONAMENTO LE PARTI IN MOVIMENTO NON ENTRINO IN COLLISIONE CON MASSE ADIACENTI ACCERTARE CHE IL PAZIENTE NON POSSA AZIONARE ACCIDENTALMENTE I COMANDI PER MOTIVI DI SICUREZZA LA REGOLAZIONE PULSANTI PER LA REGOLAZIONE DELL’ALTEZZA... -
Page 31: Regolazione Sezioni E Principali Dimensioni
CHINESPORT Spa - ITALIA 4.6 Regolazione sezioni e principali dimensioni MODELLO DIMENSIONI SINGOLO PIANALE AZIONAMENTO REGOLAZIONI LT1E11 LT1E21 LT1B11 LT1B21 LT1E12 LT1E22 LT1B12 LT1B22 LT2B12 LT2E12 LT3G33 85° LT1E14 LT1B14 AVVERTENZA NON SEDERSI E NON CONCENTRARE IL CARICO SULLE PARTI TERMINALI DEL LETTINO, IN PARTICOLARE SULLA TESTATA mod.14-2014.03.17-14.30-001-ml.docx... -
Page 32: Installazione Della Batteria (Solo Versioni B)
CHINESPORT Spa - ITALIA 4.7 Installazione della batteria (solo versioni B) SGANCIO BATTERIA: tirare la maniglia di sgancio ed estrarre la batteria. INSERIMENTO BATTERIA: inserire la batteria longitudinalmente sulla guida in acciaio. MANIGLIA DI SGANCIO AVVERTENZA ACCERTARSI CHE LA BATTERIA SI INCASTRI NELLA SEDE EMETTENDO IL CARATTERISTICO “CLICK”... -
Page 33: Trasporto, Freni E Blocchi
CHINESPORT Spa - ITALIA 4.9 Trasporto, freni e blocchi Tutti i letti sono dotati di ruote piroettanti per consentire le manovre in spazi ristretti ; una ruota è inoltre munita di dispositivo di “blocco direzionale” che facilita i percorsi rettilinei, le altre di freno di stazionamento totale (scorrimento e rotazione). -
Page 34: Manutenzione Straordinaria
Si raccomanda una revisione completa dell’apparecchiatura ogni 3 anni, eseguita da Chinesport o da un centro di assistenza autorizzato. 5.4 Elenco parti di ricambio Si prega di contattare Chinesport o un centro di assistenza autorizzato per richiedere l’elenco delle parti di ricambio aggiornato. 34 / 44... -
Page 35: Ricerca Guasti
MATRICOLA NOTA: L’apparecchiatura che necessita di riparazione in sede Chinesport deve esporre sull’imballo di spedizione il “NUMERO DI AUTORIZZAZIONE” che verrà fornito dall’Assistenza Tecnica in seguito all’apertura del ticket. La sua identificazione riduce i tempi e migliora la qualità... -
Page 36: Pulizia E Disinfezione
CHINESPORT Spa - ITALIA 7 PULIZIA E DISINFEZIONE Le operazioni di pulizia delle apparecchiature elettriche devono essere svolte scollegati dalla rete elettrica. Lo sky utilizzato è ignifugo. La sua struttura resistente e la facile manutenzione lo rendono particolarmente adatto per l’utilizzo presso ospedali, case di cura, centri di riabilitazione e palestre. -
Page 37: Scheda Tecnica
CHINESPORT Spa - ITALIA 9 SCHEDA TECNICA Numero sezioni Peso (kg) Carico massimo di sicurezza (kg) Altezza lettino (fissa o 56-106 56-106 regolabile) Protezione IP IP 54 IP 43 Sicurezza elettrica Classe 2 alimentazione interna 24 V / max 10AT Caricabatteria 110 / 220 V –... -
Page 38: Articoli Correlati E Accessori
CHINESPORT Spa - ITALIA 11 ARTICOLI CORRELATI E ACCESSORI La prima installazione degli accessori richiede l’inserimento dei “box” di regolazione nelle aste scorrevoli laterali che si devono smontare togliendo la vite di fissaggio superiore. AC0081 TAVOLO Carico massimo consentito: Kg.30 Assemblare tavolo in legno con viti in dotazione alle Azionando i manettini indicati è... - Page 39 CHINESPORT Spa - ITALIA AC0002 SANDALI INTRA-EXTRA Applicazione su pedane regolabili. Applicazione su pedana fissa. Inserire il tassello a “T” nell’asola laterale della Inserire il tassello a “T” nel foro centrale della pedana, pedana, regolare il sandalo e bloccare con il...
- Page 40 CHINESPORT Spa - ITALIA AC0312 GUIDA PER AC0087 CUSCINO AC0560 FASCIA PER IL FISSAGGIO FASCIA CONTENIMENTO TESTA TRONCO (2 pezzi) (solo versioni LT1E14 e LT1B14) AC0561 FASCIA PER LE AC0088 FASCIA PER LE GAMBE AC0517 SOSTEGNI TRONCO GAMBE (1 coppia)
-
Page 41: Garanzia
CHINESPORT Spa - ITALIA 12 GARANZIA CONDIZIONI GENERALI ASSISTENZA POST-VENDITA ARTICOLI CHINESPORT La durata della garanzia è di 36 mesi dalla data di consegna. La garanzia non copre i materiali di consumo, le batterie ricaricabili, e in generale tutto il materiale soggetto ad usura, i guasti causati da urti, cadute, uso errato o improprio, eventi accidentali, danni causati dal trasporto. -
Page 42: Registrazione Interventi
CHINESPORT Spa - ITALIA 14 REGISTRAZIONE INTERVENTI APPARECCHIATURA DATA prima installazione MATRICOLA DATA OPERAZIONI ESEGUITE TECNICO FIRMA PROSSIMA INTERVENTO INCARICATO SCADENZA 42 / 44 mod.14-2014.03.17-14.30-001-ml.docx... - Page 43 CHINESPORT Spa - ITALIA mod.14-2014.03.17-14.30-001-ml.docx 43 / 44...
- Page 44 SERIAL NUMBER NOTE: The equipment in need of repair at Chinesport premises must carry the “AUTHORIZATION NUMBER” on the package. This identification number, to be required from the Technical Assistance Service, helps reduce waiting times and improves service quality.
