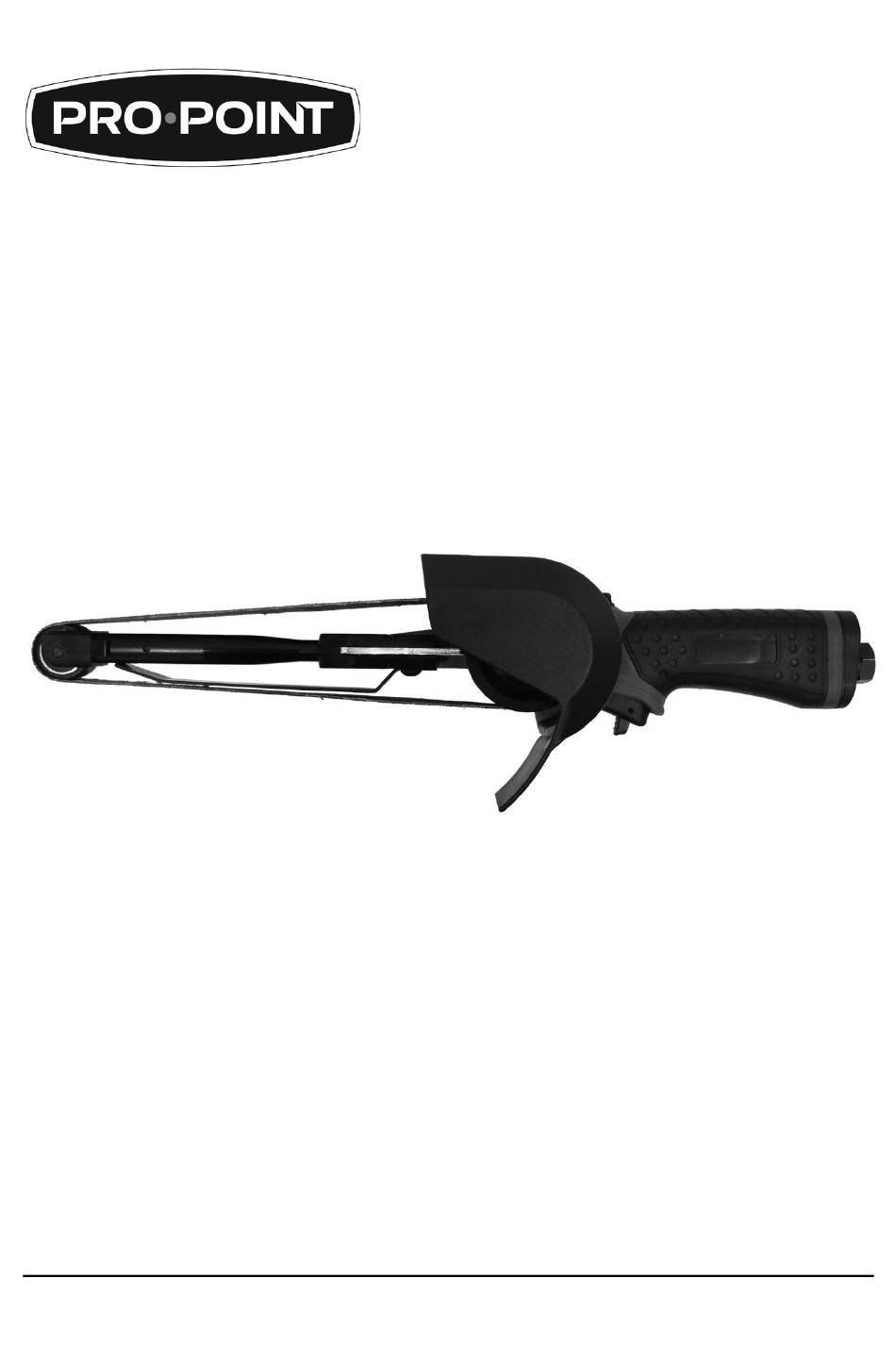

- Page 1 V1.1 8844037 3/4 X 20-1/2 IN. • AIR BELT SANDER Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8844037 3/4 x 20-1/2 in. Air Belt S ander V1.1 SPECIFICATIONS Belt Size 3/4 x 20-1/2 in. Paper Size 3/4 x 20-1/2 in. Air Inlet 1/4 in. Pressure Range 90 PSI Air Consumption 3.8 CFM Speed Rating 18,000 RPM Min. Hose Size 3/8 in. -
Page 3: Work Area
V1.1 3/4 x 20-1/2 in. Air Belt S ander 8844037 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions. -
Page 4: Personal Precautions
8844037 3/4 x 20-1/2 in. Air Belt S ander V1.1 This tool can cause hearing damage. Wear hearing protection gear with an appropriate Noise Reduction Rating to withstand the decibel levels. The tool may contain high pressure. Use safety glasses and gloves for protection during operation. -
Page 5: Specific Safety Precautions
V1.1 3/4 x 20-1/2 in. Air Belt S ander 8844037 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury. - Page 6 8844037 3/4 x 20-1/2 in. Air Belt S ander V1.1 Install an in-line shutoff valve or regulator to allow immediate control over the air supply in an emergency, even if a hose is ruptured. Discontinue tool use if it does not work properly or air is leaking.
-
Page 7: Vibration Precautions
V1.1 3/4 x 20-1/2 in. Air Belt S ander 8844037 Keep the air hose away from heat, oil, sharp edges or moving parts. Do not wrap the air hose around the tool as sharp edges may pierce or crack the air hose. Gently coil the hose and either hang on a hook or fasten with a device to keep hose together when storing. -
Page 8: Assembly And Installation
8844037 3/4 X 20-1/2 in. Air Belt S ander V1.1 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. INSTALLING THE AIR COUPLER PLUG Prepare a standard 1/4 in. NPT coupler plug (sold separately) for use with your tool. -
Page 9: Operation
V1.1 3/4 X 20-1/2 in. Air Belt S ander 8844037 OPERATION Grip the sander and make sure the sanding belt is not touching any surface before you turn on the tool. Gently press the throttle lever (#11) to allow the sanding belt to rotate to its maximum speed. - Page 10 8844037 3/4 X 20-1/2 in. Air Belt S ander V1.1 Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others.
-
Page 11: Troubleshooting
V1.1 3/4 X 20-1/2 in. Air Belt S ander 8844037 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. - Page 12 8844037 3/4 X 20-1/2 in. Air Belt S ander V1.1 Loss of power 1. Excessive drain on the air 1. Check the air or erratic hose. Incorrect size or type hose and confirm the hose fitting is performance. of hose couplers.
-
Page 13: Parts Breakdown
V1.1 3/4 X 20-1/2 in. Air Belt S ander 8844037 PARTS BREAKDOWN PARTS LIST 12 Spring Pin DESCRIPTION Air Inlet 13 Cap Exhaust Sleeve 14 O-Ring Silencer 15 Bearing Spring 16 Rear Plate Valve 17 Packing Washer 18 Cylinder Set... - Page 14 8844037 3/4 X 20-1/2 in. Air Belt S ander V1.1 24 Bearing 37 Shroud 26 Drive Pulley 38 Spring 27 Washer 39 Screw 28 Nut 40 Screw 29 Trigger 41 Idle Pulley Set 30 Bushing 42 Spring Pin 31 Hub Guard...
- Page 15 V1.1 3/4 X 20-1/2 in. Air Belt S ander 8844037 Visit www.princ essauto.com for more inform ation...
- Page 16 8844037 3/4 X 20-1/2 in. Air Belt S ander V1.1 For technical questions call 1-800-665-8685...
- Page 17 V1,1 8844037 PONCEUSE PNEUMATIQUE • À COURROIE 3/4 X 20 1/2 PO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 18: Spécifications
8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 SPÉCIFICATIONS Taille de courroie 3/4 x 20 1/2 po Format de papier 3/4 x 20 1/2 po Entrée d’air 1/4 po Pression nominale 90 lb/po carré Consommation d’air à 90 3,8 pi cubes/min lb/po carré... -
Page 19: Aire De Travail
V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à... -
Page 20: Précautions Personnelles
8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Cet outil peut causer des dommages à l'ouïe. Portez un dispositif de protection anti-bruit présentant une cote de réduction du bruit... -
Page 21: Consignes De Sécurité Spécifiques
V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 Soutenez la pièce à travailler ou fixez-la sur une plate-forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre votre corps sera instable et peut entraîner des blessures corporelles. - Page 22 8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 Gardez vos mains et vos doigts éloignés de l’aire de travail. Le contact de toute partie du corps avec l’outil peut causer des blessures. Ne pas touche l'accessoire ou la pièce à travailler pendant ou immédiatement après l’avoir utilisée.
- Page 23 V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 Ne laissez pas l’outil d'air sans surveillance alors que la source d'air comprimé est en fonction. Fermez la source d'air comprimé et purgez l’outil d'air de tout air comprimé restant avant de laisser celui-ci sans surveillance.
-
Page 24: Assemblage Et Installation
8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 corporelles ou endommager l'aire de travail. Fixez le tuyau d’air du compresseur à une structure fixe ou permanente au moyen de serre-câbles ou d'attache-câbles. PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. - Page 25 V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 INSTALLATION DE LA FICHE DE RACCORD PNEUMATIQUE Préparez un raccord pneumatique standard NPT de 1/4 po (vendu séparément) convenant à votre outil. Enveloppez les filets externes du raccord de ruban d'étanchéité.
- Page 26 8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 Réglez l’angle du bras de courroie à la position souhaitée. Assurez- vous que le bras est pressé solidement en direction du carter du moteur (n 7) pour obtenir un centrage de courroie optimal.
-
Page 27: Soin Et Entretien
V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les fixations de l'appareil, l'alignement and les tuyaux périodiquement. -
Page 28: Mise Au Rebut
8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 Ajoutez quelques gouttes d'huile pour outil pneumatique chaque jour dans le connecteur de l'outil, soit avant l'utilisation et après chaque heure d'utilisation continue. Sans lubrification, l'outil ne fonctionnera pas correctement et ses pièces s'useront prématurément. - Page 29 V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 L'outil Les pièces du moteur 1. Vérifiez si le filtre d'entrée d'air fonctionne sont coincées par des est bloqué. lentement. Un particules de saleté. 2. Versez de l'huile pour outils peu d'air sort pneumatiques dans l'entrée...
- Page 30 8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 2. Humidité ou dans le réservoir et dans la obstruction dans conduite d'air. la conduite d'air/le 3. Assurez-vous que l'outil soit réservoir raccordé à un compresseur 3. Le débit du dont le débit nominal...
-
Page 31: Liste Des Pièces
V1,1 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po 8844037 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Anneau élastique DESCRIPTION QTÉ Entrée d'air Levier Gaine Tige de ressort d'échappement Capuchon de Silencieux plastique Ressort Joint torique Soupape Roulement Rondelle Plaque arrière... - Page 32 8844037 Ponceus e pneumat ique à courroie, 3/4 x 20 1/2 po V1,1 Clé Entretoise de Carénage roulement Ressort Plaque avant Roulement Poulie Ensemble de poulie d’entraînement folle Rondelle Tige de ressort Écrou Courroie abrasive à Gâchette grain 40 Douille Courroie abrasive à...
