U-Line H-5817 Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. U-Line Manuals
  4. Racks & Stands
  5. H-5817
  6. Assembly instructions manual
U-Line H-5817 Assembly Instructions Manual

U-Line H-5817 Assembly Instructions Manual

Pipe clothing rack - double rail
Hide thumbs Also See for H-5817:
1
2
3
4
5
6
7
8
9

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
H-5817
1-800-295-5510
uline.com

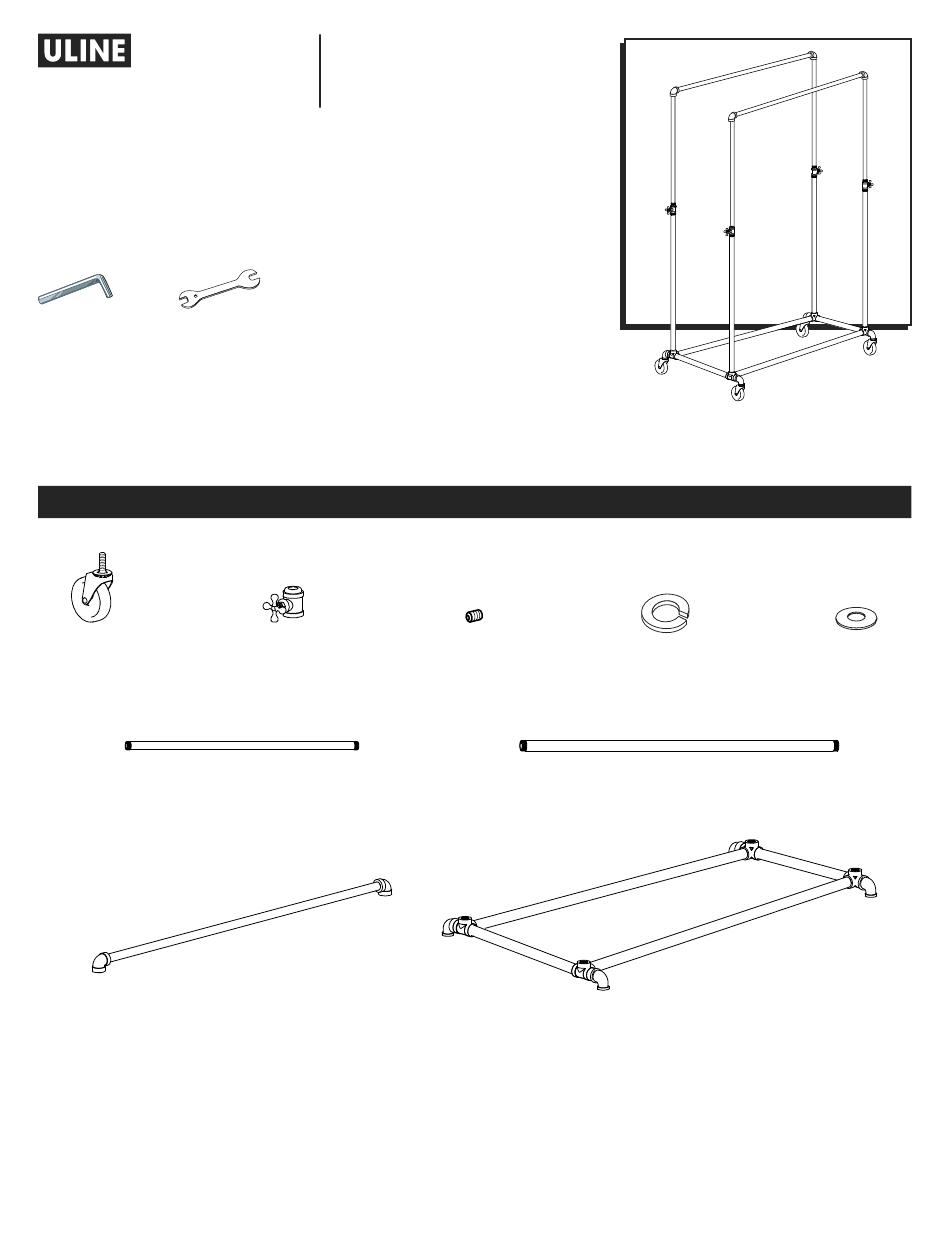

PIPE CLOTHING
RACK – DOUBLE RAIL
TOOLS INCLUDED
Allen Wrench
Wrench
PARTS
Caster x 4
Adjustable Connector x 4
Set Screw x 4
Locking Washer x 4
Flat Washer x 4
Top Upright x 4
Bottom Upright x 4
Hangbar x 2
Base x 1
PAGE 1 OF 9
0621 IH-5817
