Tense DAV-DIN Quick Start Manual

DAV-DIN / DAV-120 / DAV-300 / DAV-72D
ĐỒNG HỒ ĐO ĐIỆN ÁP & DÒNG ĐIỆN
Ví dụ: Giả sử dùng biến dòng có giá trị là 100/5A. Các bước thực hiện như sau:
Cấp điện cho thiết bị. Nhấn nút Menu. Dùng nút Up / Down để chỉnh giá trị trên màn hình thành 100. Nhấn nút Menu một lần nữa. Giá trị biến dòng được điều chỉnh là
100/5A theo cách này.

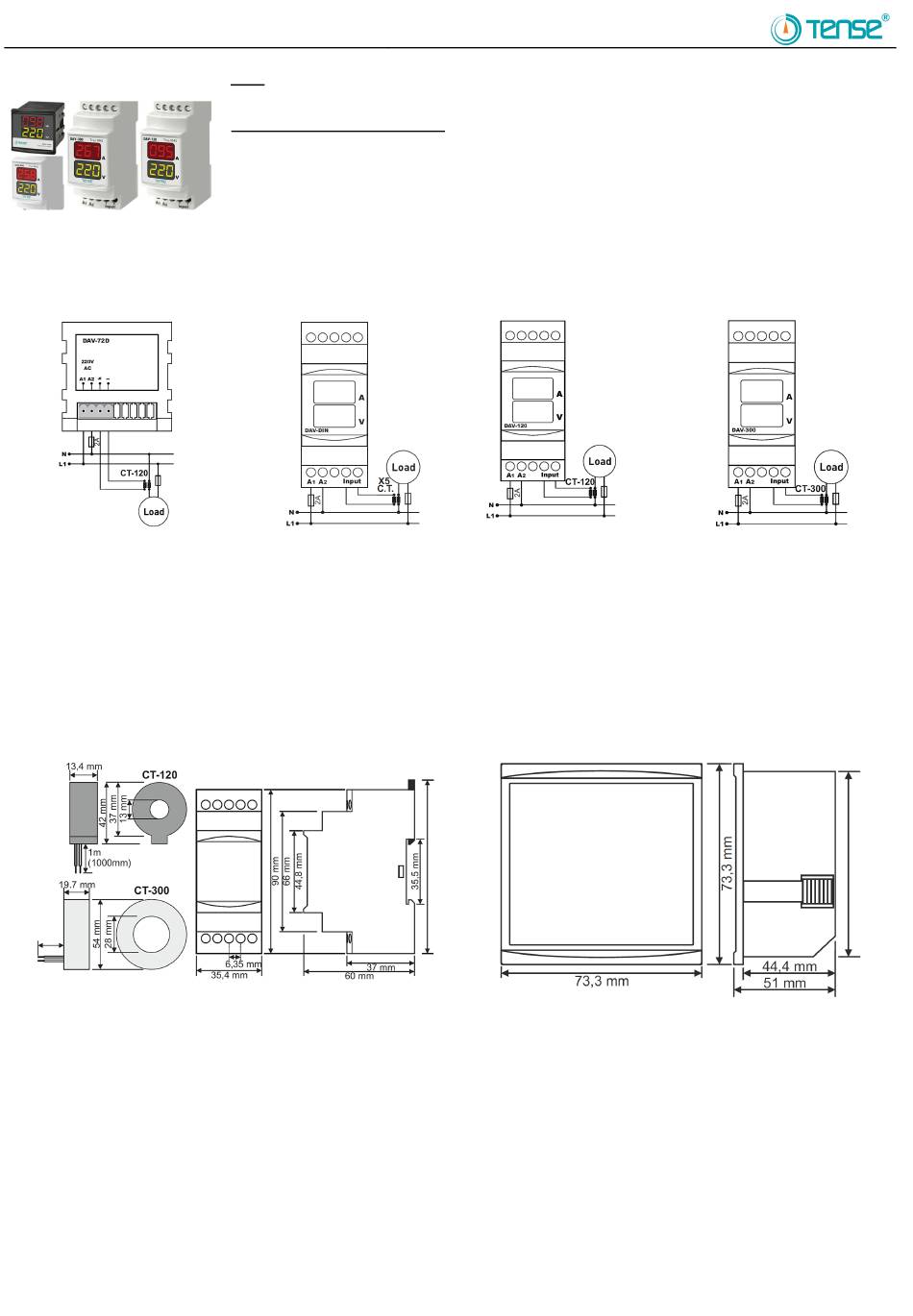

Sơ đồ kết nối
DAV-72D
DAV-DIN: Kết nối các terminal đầu ra của biến dòng với các đầu vào. Khi thiết bị được cấp điện, dòng điện được sử dụng bởi tải và điện áp cung cấp của pha - trung tính
được kết nối với các terminal A1 và A2 sẽ hiển thị trên màn hình. Điều chỉnh giá trị biến dòng theo biến dòng đang sử dụng. Thiết bị sẽ hiển thị giá trị điện áp trong khoảng
150V–260V AC.
DAV-72D / DAV-120 / DAV-300: Sử dụng biến dòng CT-120 (DAV-72D / DAV-120), CT-300 (DAV-300) đi kèm thiết bị. Kết nối dây của biến dòng với các terminal đầu vào
của thiết bị. Các giá trị của thiết bị sẽ được điều chỉnh dựa trên biến dòng.
Vì vậy, không sử dụng các biến dòng của các thương hiệu khác hay mã khác.
Khi thiết bị được cấp điện, dòng điện được sử dụng bởi tải và điện áp cung cấp của pha - trung tính được kết nối với các terminal A1 và A2 sẽ hiển thị trên màn hình.
Thiết bị sẽ hiển thị điện áp trong khoảng 150V–260V AC và giá trị dòng điện trong khoảng 1A-100A (DAV-72D / DAV-120), 2A-250A (DAV-300). (Với chức năng đo điện
áp của DAV-72D thì pha cần đo phải được kết nối với terminal L-in. Thiết bị sẽ hiển thị giá trị điện áp được áp dụng trong khoảng 5V-300V AC.)
Bảo dưỡng:
Tắt thiết bị và tháo các kết nối.
Lau thân thiết bị bằng khăn mềm.
Không sử dụng các chất dẫn điện hay chất hoá học có thể làm hư hại thiết bị.
Đảm bảo thiết bị hoạt động sau khi bảo dưỡng.
Kích thước DAV-DIN / DAV-120 / DAV-300
Thông số kỹ thuật:
Điện áp hoạt động (Un) :
Tần số hoạt động :
Công suất hoạt động :
Nhiệt độ hoạt động :
Dải đo :
Độ chính xác :
Hiển thị :
Kiểu kết nối :
Đường kính dây :
Khối lượng :
Kích thước lỗ :
Kiểu lắp :
Độ cao hoạt động :

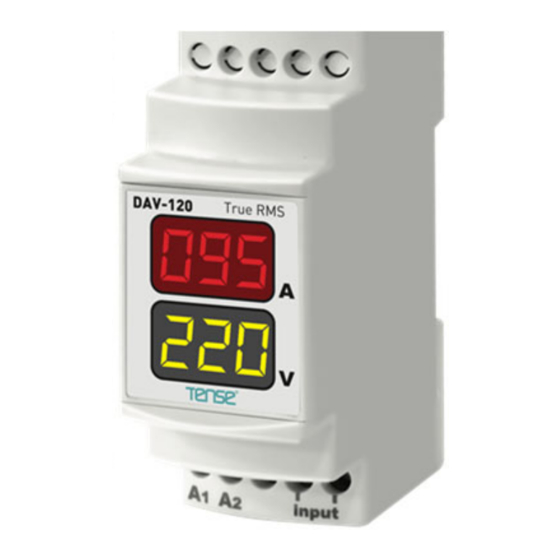

VOLTMETER & AMMETER: DAV-DIN / DAV-120 / DAV-300 / DAV-72D
Mô tả:
Đồng hồ đo điện áp & dòng điện điện tử được thiết kế để theo dõi cả giá trị dòng điện xoay chiều được sử dụng bởi các tải và
giá trị điện áp của pha liên quan.
Cách sử dụng và nguyên lý hoạt động:
Nếu dòng điện được sử dụng trong tải là dưới 5A, thì có thể kết nối trực tiếp với các terminal đầu vào mà không cần biến dòng.
Khi thiết bị được cấp điện, trước tiên cần nhập giá trị biến dòng để biết được chính xác giá trị dòng điện. Nhấn nút Menu để
nhập giá trị biến dòng và dùng nút Up / Down để nhập giá trị. Sau đó nhấn nút Menu để lưu giá trị và giá trị dòng điện được
hiển thị trên màn hình. Nó cho thấy điện áp cung cấp của pha-trung tính được kết nối với các terminal A1 và A2 trên thiết bị. Giá
trị mặc định là 50/5A.
Nếu thực hiện kết nối trực tiếp mà không có biến dòng dưới 5A, thì cần đảm bảo rằng giá trị biến dòng là 5. Thiết bị sẽ hiển thị
giá trị điện áp 150V - 260V AC.
DAV-DIN
140V - 270V AC
50/60 Hz
<6VA
-20°C .... +55°C
100mA - 5.5A(DAV-DIN); 1A - 100A (DAV-120 / DAV-72D); 2A - 250A (DAV-300)
±%1(V), ±%3(A)
2 x3 chữ số 14mm (DAV-72D); 2 x3 chữ số 9mm (DAV-DIN)
Plug-in Terminal (DAV-72D); Terminal (DAV-DIN)
2,5mm²; với DAV-72D: 1,5mm²
220gr.
68x68mm (DAV-72D)
Mặt cánh tủ (DAV-72D), gắn bảng hoặc gắn thanh ray.
<2000 m
Document Number: DK-027-2
DAV-120
Cảnh báo: Vui lòng sử dụng thiết bị theo hướng dẫn này.
Không sử dụng thiết bị ở nơi ẩm ướt.
Lắp đặt cùng contactor và cầu dao.
Đặt contactor và cầu dao gần thiết bị để thuận tiện cho người vận hành.
Đánh dấu contactor và cầu dao dùng để ngắt kết nối cho thiết bị.
Kích thước DAV-72D
DAV-300
