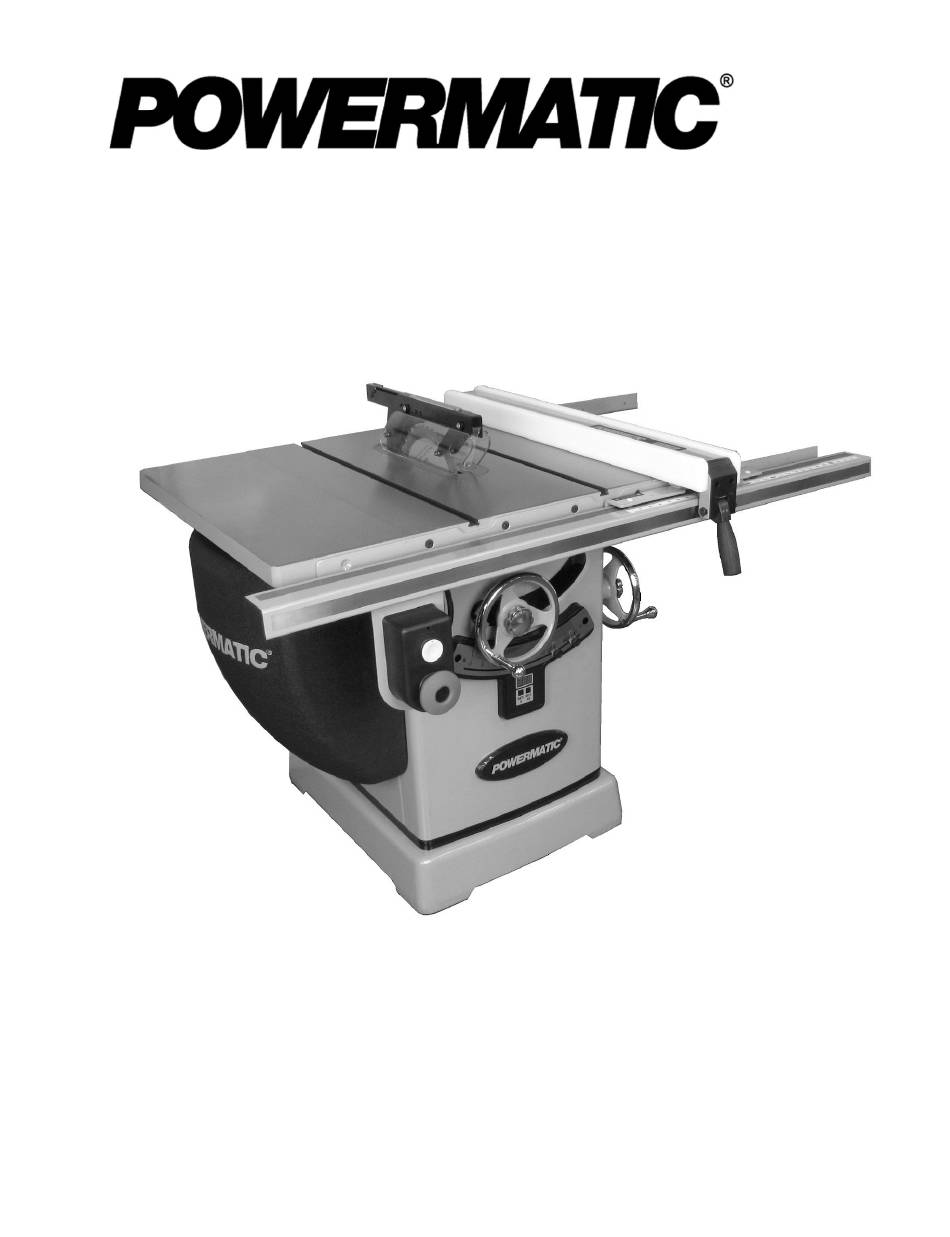

Operating Instructions and Parts Manual

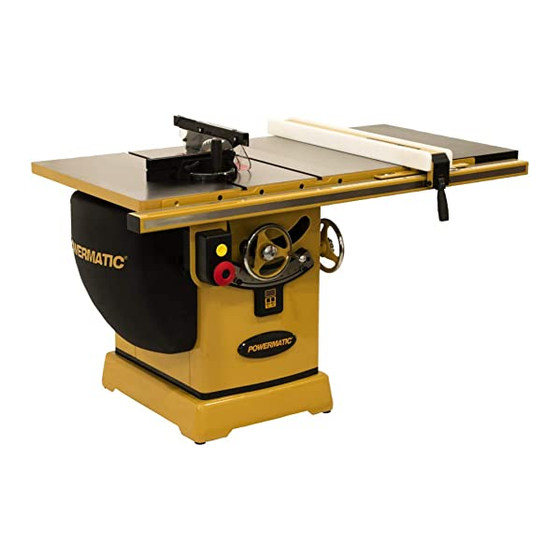

10-inch Cabinet Saw
Model PM2000B

Shown with 30-inch rail set

Powermatic
427 New Sanford Road
LaVergne, Tennessee 37086
Part No. M-PM231B
Ph.: 800-274-6848
Edition 3 10/2019
www.powermatic.com
Copyright © 2017 Powermatic

Advertisement

Table of Contents
loading

Related Manuals for Powermatic PM2000B

Summary of Contents for Powermatic PM2000B

  • Page 1 This .pdf document is bookmarked Operating Instructions and Parts Manual 10-inch Cabinet Saw Model PM2000B   Shown with 30-inch rail set   Powermatic 427 New Sanford Road LaVergne, Tennessee 37086 Part No. M-PM231B Ph.: 800-274-6848 Edition 3 10/2019 www.powermatic.com Copyright © 2017 Powermatic...
  • Page 2 20. Give your work undivided attention. Looking intended use. If used for other purposes, around, carrying on a conversation and “horse- Powermatic disclaims any real or implied play” are careless acts that can result in warranty and holds itself harmless from any serious injury.

  • Page 3: Kickback

    1.1 Kickback 27. Do not attempt to saw boards with loose knots or with nails or other foreign material, on its The most common accidents among table saw surface. Do not attempt to saw twisted, warped users, according to statistics, can be linked to or bowed stock unless one edge has been kickback, the high-speed expulsion of material from jointed for guiding purposes prior to sawing.

  • Page 4: About This Manual

    Additional knowledge can be obtained from experienced users or trade articles. Whatever accepted methods are used, always make personal safety a priority. If there are questions or comments, please contact your local supplier or Powermatic. Powermatic can also be reached at our web site: www.powermatic.com.

  • Page 5: Table Of Contents

    14.2.2 PM2000B Motor and Trunnion Assembly II – Exploded View ............. 36   14.2.3 PM2000B Motor and Trunnion Assembly – Parts List ................. 37   14.3.1 PM2000B Blade Guard and Miter Gauge Assemblies – Exploded View ..........40   5   ...
  • Page 6 14.3.2 PM2000B Blade Guard and Miter Gauge Assemblies – Parts List ............. 41   14.4.1 PM2000B Motor Cover Assembly – Exploded View ................42   14.4.2 PM2000B Motor Cover Assembly – Parts List ..................42   15.0 Electrical Connections ..........................43  ...
  • Page 7 – always use appropriate devices to the kerf opening in the workpiece during a cutting feed the workpiece through the saw blade during operation. (Powermatic table saws use the superior cutting operations.) riving knife system instead.) Kerf: The resulting cut or gap made by a saw Standard Kerf: 1/8"...

  • Page 8: Specifications For Pm2000B

    5.0 Specifications for PM2000B Table 1 Model number PM2000B Stock number – saw only PM231B PM251B PM253B (see Table 2 below for kit configurations) Motor and Electricals Motor type Totally enclosed, fan cooled, induction Horsepower 3 HP 5 HP 5 HP...

  • Page 9: Kit Configurations

    PM25350WK Table 2 The specifications in this manual were current at time of publication, but because of our policy of continuous improvement, Powermatic reserves the right to change specifications at any time and without prior notice, without incurring obligations.  ...

  • Page 10: Setup And Assembly

    6.2 Tools required for assembly Hex key 2.5mm Open end wrenches: 14mm, 17mm Figure 6-2 hardware package (PM2000B-HP) Straight edge   Rubber mallet (or hammer with block of wood) Note: A ratchet wrench with sockets will speed assembly time.

  • Page 11: Unpacking And Cleanup

    The saw must be discon- nected from power source during assembly. Failure to comply may cause serious injury. 6.3 Unpacking and cleanup Use a hoist to lift saw off pallet; or remove nailed boards holding saw cabinet to pallet and slide saw off pallet onto floor.

  • Page 12: Handwheel, Knobs, Levers

    Tighten both clamps to align front and back edges of tables. Make sure front edge of wing remains flush with front edge of saw table. Tighten screws incrementally, and position straight edge at various places across seam, especially checking at the center. Make further adjustments as needed.

  • Page 13: Installing And Removing Blade

    To remove blade, engage arbor lock and remove nut with wrench. 6.10 Installing guard/knife assembly See Figure 6-10. 6.10.1 Riving knife Remove table insert. Raise blade arbor to highest position and set blade tilt to 0°. Pull clamp lever (S , Figure 6-9) upward.

  • Page 14: Dust Port

    Allow pawls to drop freely to table. properly grounded to help prevent electrical 6.10.3 Blade guard shock and possible fatal injury. A power plug is not provided with the PM2000B. See Figure 6-10. You may either connect the proper UL/CSA listed Push and hold button (L ) at back end of plug or “hardwire”...

  • Page 15: Voltage Conversion (3-Phase Model Only)

    The switch is equipped with a magnetic safety key. overload relay (additional purchase, part When in place on the switch as shown in Figure 7- number PM2000B-2107BORA). 2, the safety key trips a relay which will allow the If using a plug, the 230V plug must be...

  • Page 16: Adjustments

    8.5 Miter gauge 8.0 Adjustments Refer to Figures 8-2 and 8-3. 8.5.1 Setting miter angle 8.1 Tools required for adjustments The miter gauge has rack and pinion adjustment Hex keys: 2.5mm, 3mm, 4mm for setting angle. To operate: Wrenches: 13mm, 19mm, 22mm (or adjustable) Straight edge Slide miter gauge into table slot.

  • Page 17: Blade Tilt Stop Adjustment

    Set miter gauge at 90º to blade (0º setting on If adjustment is required, loosen nut on 90° scale) by loosening lock handle (H, Figure 8- stop screw (Figure 8-5) with 13mm wrench, 2), then pulling out spring-loaded knob (J) and and turn screw to proper height.

  • Page 18: Riving Knife Alignment

    8.7 Riving knife alignment 8.7.1 Lateral alignment Saw blade and riving knife must be as closely aligned possible (lateral alignment) prevention of kickback. This should be checked upon initial blade guard and riving knife installation. Alignment should also be reaffirmed after each blade change.

  • Page 19: Belt Adjustment

    Raise miter gauge slightly out of its slot to Loosen screw (C, Figure 8-12) with 17mm serve as a shoulder. Using a sliding square (B) wrench. against the side of the bar, slide the scale over Slightly loosen with 1-1/4” until it touches the tip of the blade, and lock adjustable) wrench.

  • Page 20: Dro Calibration And Operation

    Press and hold both SET buttons until display 8.10 DRO calibration and operation shows “---“ (Figure 8-14). When the 0° and 45° blade tilt stops have been Release buttons and display will show “45.0”. verified to be correct, the DRO (digital readout) can 10.
  • Page 21 9.2 Rip sawing To minimize or prevent injury from kickbacks: Avoid conditions listed above.  Ripping is feeding the workpiece with the grain into Wear a safety face shield, goggles, or safety the saw blade using the fence or other positioning ...
  • Page 22 When ripping long boards, use a support at front of table (C, Figure 9-5), such as a roller stand, and a support or "tailman" at the rear (D). Never use the rip fence beyond the point where the carriage is flush with the end of the rails. Have the blade extend about 1/8"...
  • Page 23 Figure 9-7 Figure 9-9 Crosscutting should never be done freehand nor To augment the effectiveness of the miter gauge in should the fence be used as an end stop unless an crosscutting, some users mount an auxiliary wood auxiliary block (E, Figure 9-8) is clamped to the extension face (F, Figure 9-9) with a glued-on strip front of the blade area such that the cutoff piece of sandpaper (G) to help grip the workpiece.
  • Page 24 make the cut the same as a normal crosscut Upon completion of the operation requiring removal except the workpiece must be held extra firmly to of the guard, the entire guard assembly must be prevent creeping. placed back on the machine in its proper working order.

  • Page 25: Safety Devices

    10.0 Safety devices 10.1 Feather board Feather boards, or “combs,” can be purchased at most tool stores, or made by the operator to suit particular applications. The feather board (Figure 9-13) should be made of straight grain hardwood approximately 1" thick and 4" to 8" wide depending on the size of the machine.

  • Page 26: User-Maintenance

    If the arbor needs to be removed for bearing replacement, it should be done by a  Wipe down table surface and T-slots. qualified service technician. Contact Powermatic  Clean pitch and resin from saw blade. customer service. WEEKLY: 11.5 Additional servicing...

  • Page 27: Optional Accessories

    12.0 Optional accessories These accessory items (purchased separately) can enhance the functionality of your PM2000B table saw. Contact your dealer to order, or call Powermatic at the phone number on the cover. Additional accessories may be available; see our website.

  • Page 28: Troubleshooting Pm2000B Cabinet Saw

    13.0 Troubleshooting PM2000B Cabinet Saw 13.1 Motor and electrical problems Symptom Probable Cause Remedy Saw will not start. No incoming power. Check plug connection. Safety key removed from switch. Install safety key. Low voltage. Check power line for proper voltage.

  • Page 29: Replacement Parts

    Replacement parts are listed on the following pages. To order parts or reach our service department, call 1- 800-274-6848 Monday through Friday (see our website for business hours, www.powermatic.com). Having the Model Number and Serial Number of your machine available when you call will allow us to serve you quickly and accurately.

  • Page 30: Pm2000B Table And Cabinet Assembly I - Exploded View

    14.1.1 PM2000B Table and Cabinet Assembly I – Exploded View      ...

  • Page 31: Pm2000B Table And Cabinet Assembly Ii - Exploded View

    14.1.2 PM2000B Table and Cabinet Assembly II – Exploded View  ...

  • Page 32: Pm2000B Table And Cabinet Assembly - Parts List

    18 ....PM2000B-118 ... Phillips Flat HD Tapping Screw ....... M4-1.41P x 10L .... 1 19 ....PM2000B-119 ... Sensor Assembly ................... 1 20 ....PM2000B-120 ... Phillips Pan HD Tapping Screw ....... M3 x 1.06P x 10L ..4 21 ....PM2000B-121 ... DRO Box Cover ..................... 1 22 ....
  • Page 33 59 ....F009923 ....Socket Head Button Screw ........M4-0.7 x 6L ....1 60 ....PM2000B-160 ... Oil Hose Fitting ............PT1/4" x PH1/4" .... 1 61 ....TS-1503061 ....Socket Head Cap Screw ......... M6-1.0 x 25L ....4 62 ....
  • Page 34 129 .... PM2000B-1129 ..Fuse ................. 2A x 250V ....2 ....LM000304 ....Warning Label (not shown) ................1 ....LM000305 ....ID Label, PM2000B, 3HP 1PH (not shown) ........... 1 ....LM000312 ....ID Label, PM2000B, 5HP 1PH (not shown) ........... 1 ....

  • Page 35: Pm2000B Motor And Trunnion Assembly I - Exploded View

    14.2.1 PM2000B Motor and Trunnion Assembly I – Exploded View  ...

  • Page 36: Pm2000B Motor And Trunnion Assembly Ii - Exploded View

    14.2.2 PM2000B Motor and Trunnion Assembly II – Exploded View  ...

  • Page 37: Pm2000B Motor And Trunnion Assembly - Parts List

    56 ....PM2000B-256 ... Motor Rotation Bracket .................. 1 57 ....TS-1492051 ....Hex Cap Screw ............M12-1.75P x 50L ..1 58 ....TS-2361121 ....Lock Washer ............M12 ....... 1 59 ....PM2000B-259 ... Flat Washer ............. 13 x 28 x 3.0T mm ..1  ...
  • Page 38 ....LM000318 ....Motor Label, PM2000B (5HP 3PH)..............1 61 ....PM2000B-261 ... Motor Pulley ....................1 62 ....PM2000B-262 ... Soc Set Screw CPP w/thrdlckr ........ M8-1.25 x 20L ....2 63 ....TS-1505051 ....Socket Head Cap Screw ......... M10-1.5 x 35L ....4 64 ....
  • Page 39 ....PM2000B-2110A ..Strain Relief (5HP, 1PH & 5HP, 3PH) ..... SR-8R3 ......2 111 .... PM2000B-2111 ..Strain Relief (3HP, 1PH & 5HP, 1PH) ..... MGB16-10B ....1 ....PM2000B-2111A ..Strain Relief (5HP, 3PH) .......... MGB16-10B ....2 112 ....

  • Page 40: Pm2000B Blade Guard And Miter Gauge Assemblies - Exploded View

    14.3.1 PM2000B Blade Guard and Miter Gauge Assemblies – Exploded View  ...

  • Page 41: Pm2000B Blade Guard And Miter Gauge Assemblies - Parts List

    1 ....TS-1541021 ....Nylon Lock Hex Nut ..........M6-1.0 ......8 2 ....PM2000B-302 ... Blade Guard Side Shield ................2 3 ....PM2000B-303 ... Flat Washer Thin ............. 6.7 x 16 x 1.0T mm ..4 4 ....PM2000B-304 ... Linkage ......................4 5 ....

  • Page 42: Pm2000B Motor Cover Assembly - Exploded View

    Size ....6827044B ....Motor Cover Assembly (includes #1 thru 10) ..........1 1 ....PM2000B-401 ... Motor Cover ....................1 2 ....PM2000B-402 ... Hinge Pin ....................... 2 3 ....PM2000B-403 ... Spring Clamp ....................1 4 ....

  • Page 43: Electrical Connections

    15.0 Electrical Connections 15.1 PM2000B Wiring diagram – 3HP, 230V, 1PH BLACK WHITE GREEN GREEN OVERLOAD RELAY MAGNETIC CONTACTOR BLACK BLACK WHITE WHITE YELLOW WHITE BLACK WHITE BLACK GREEN  ...

  • Page 44: Pm2000B Wiring Diagram - 5Hp, 230V, 1Ph

    15.2 PM2000B Wiring diagram – 5HP, 230V, 1PH BLACK WHITE GREEN GREEN OVERLOAD RELAY MAGNETIC CONTACTOR BLACK BLACK WHITE WHITE YELLOW WHITE BLACK WHITE BLACK GREEN  ...

  • Page 45: Pm2000B Wiring Diagram - 5Hp, 230V, 3Ph

    15.3 PM2000B Wiring diagram – 5HP, 230V, 3PH Power Cable ST 12AWG*4C*2000mm WHITE BLACK GREEN OVERLOAD RELAY MAGNETIC CONTACTOR WHITE BLACK BLACK WHITE GREEN WHITE WHITE    ...

  • Page 46: Pm2000B Wiring Diagram - 5Hp, 460V, 3Ph

    15.4 PM2000B Wiring diagram – 5HP, 460V, 3PH Power Cable ST 12AWG*4C*2000mm WHITE BLACK GREEN Overload RELAY MAGNETIC CONTACTOR WHITE BLACK BLACK WHITE GREEN WHITE WHITE  ...

  • Page 47: Warranty And Service

    Powermatic sells through distributors only. The specifications listed in Powermatic printed materials and on the official Powermatic website are given as general information and are not binding. Powermatic reserves the right to effect at any time, without prior notice, those alterations to parts, fittings, and accessory equipment which they may deem necessary for any reason whatsoever.
  • Page 48       427 New Sanford Road LaVergne, Tennessee 37086 Phone: 800-274-6848 www.powermatic.com    ...
  • Page 49 Sierra de gabinete de 10 pulgadas Modelo PM2000B   Se muestra con conjunto de largueros de 30 pulg   Powermatic 427 New Sanford Road LaVergne, Tennessee 37086 No. de pieza M-PM231B Tel: 800-274-6848 Edición 3 03/2019 www.powermatic.com Copyright © 2017 Powermatic...

  • Page 50: Instrucciones De Seguridad Importantes

    17. Mantenga el piso alrededor de la máquina que se ha diseñado. Si se usa para otros limpio y sin materiales de desecho, aceite y fines, Powermatic renuncia cualquier grasa. garantía real o implícita y se exime de la 18.

  • Page 51: Retroceso

    para obtener el mejor rendimiento de forma más segura Siga las instrucciones para ADVERTENCIA: Este producto puede lubricar y cambiar accesorios. exponerlo a productos químicos, incluido plomo 25. Compruebe si la hoja de la sierra tiene que, según el estado de California, causa rajaduras o le faltan dientes.

  • Page 52: Acerca De Este Manual

    2.0 Acerca de este manual Powermatic proporciona este manual que cubre los procedimientos de operación y mantenimiento seguros para una sierra de gabinete modelo PM2000B de Powermatic. Este manual contiene instrucciones sobre instalación, precauciones de seguridad, procedimientos de operación generales, instrucciones de mantenimiento y enumeración de piezas.

  • Page 53: Índice

    14.2.2 PM2000B Conjunto de motor y muñón II – Vista desarrollada ............38   14.2.3 PM2000B Conjunto de motor y muñón – Lista de piezas ..............39   14.3.1 PM2000B Conjuntos de protector de hoja y calibre de inglete – Vista desarrollada ......42   5   ...
  • Page 54 14.3.2 PM2000B Conjuntos de protector de hoja y calibre de inglete – Lista de piezas ....... 43   14.4.1 PM2000B Conjunto de cubierta de motor – Vista desarrollada ............44   14.4.2 PM2000B Conjunto de cubierta de motor – Lista de piezas .............. 44  ...

  • Page 55: Terminología De La Sierra De Mesa

    (En vez de eso, las sierras de mesa alimentar la pieza a través de la hoja de la sierra Powermatic usan sistema separador durante las operaciones de corte). superior). Ancho de corte: El corte o el hueco producidos Ancho de corte estándar: Hueco de 1/8"...

  • Page 56: Especificaciones Para Pm2000B

    5.0 Especificaciones para PM2000B Tabla 1 Número de modelo PM2000B Número de existencias – sierra solamente PM231B PM251B PM253B (vea en la Tabla 2 de abajo las configuraciones de los kits) Motor y sistema eléctrico Tipo de motor Inducción, enfriado por ventilador, totalmente cerrado...

  • Page 57: Configuraciones De Los Kits

    Las especificaciones en este manual eran las actuales en el momento de la publicación, pero debido a nuestras normas de mejora continua, Powermatic se reserva el derecho de cambiar las especificaciones en cualquier momento sin previo aviso y sin incurrir en obligaciones.

  • Page 58: Configuración Y Armado

    6.2 Herramientas requeridas para el armado Llave hexagonal de 2.5mm Llaves de boca fija: 14 mm, 17 mm Figura 6-2 paquete de tornillería (PM2000B-HP) Regla Maza de goma (o martillo con bloque de madera)  ...

  • Page 59: Desembalaje Y Limpieza

    6.4 Nivelación de las alas de extensión La sierra debe desconectarse Nivele las alas de extensión con la mesa de la de la fuente de alimentación durante el armado. sierra haciendo uso de una regla. Es ideal usar De no cumplir con esto se pueden producir una regla de metal, aunque también se puede usar lesiones graves.

  • Page 60: Volante, Perillas, Palancas

    6.6 Largueros y guía hasta tres tornillos estén completamente apretados. NOTA: Asegúrese Una vez debidamente montadas las alas de de que el borde delantero del ala esté al ras ® extensión, los largueros y el conjunto Accu-Fence con el borde delantero de la mesa de sierra. pueden montarse ahora en la sierra.

  • Page 61: Inserto De La Mesa

    6.8 Inserto de la mesa Vea la Figura 6-8. Coloque el inserto en la abertura de la mesa. Verifique que el inserto esté al ras con la superficie de la mesa colocando una regla a través de ella en varios puntos. Si el inserto no está al ras a lo largo, gire cualquiera de los 4 tornillos de presión para subir o bajar esa área del inserto.

  • Page 62: Orificio Para El Polvo

    Oprima sin soltar el botón (L ) del extremo trasero del protector. Empuje el protector (L) hacia abajo en ángulo, según se muestra, hasta que el pasador se conecte en la ranura trasera del separador, y suelte el botón. Empuje hacia abajo la parte delantera del protector hasta que se asiente debidamente, y sea paralelo a la superficie de la mesa.

  • Page 63: Conexiones Eléctricas

    Quite la cubierta del transformador de la parte trasera de la máquina, y mueva el fusible de la No se incluye un enchufe con la PM2000B. Usted posición puede conectar el enchufe apropiado homologado transformador. por UL/CSA o “cablear” la máquina directamente a su panel eléctrico siempre que haya un interruptor...

  • Page 64: Ajustes

    Luz indicadora de corriente – El interruptor de 8.0 Ajustes arranque tiene una luz indicadora de corriente que está encendida siempre que haya corriente conectada a la sierra, no solo cuando la sierra 8.1 Herramientas requeridas para los esté en marcha. No suponga que si no hay luz no ajustes hay corriente en la máquina.

  • Page 65: Calibre De Inglete

    Nota: Se recomienda bajar la sierra a la posición NOTA: Las manijas de traba (N) son ajustables. de reposo después de moverla a la ubicación Tire de la manija hacia afuera, gírela a una deseada. Si se deja en posición elevada durante posición diferente, después...

  • Page 66: Alineación Del Separador

    8.6.2 Tope de inclinación de 45° No obstante, el operador debe confirmar los ajustes, en especial si los cortes se hacen Siga el mismo procedimiento que arriba, pero con imprecisos. Ambos topes de inclinación están en el la hoja inclinada a 45°, según se muestra en la muñón.

  • Page 67: Alineación De La Mesa Con La Hoja

    Tire hacia arriba de la palanca (A, Figura 8-8) Deslice la placa de sujeción (D) acercándola o y quite el separador, tomando nota del sentido alejándola de la hoja de la sierra según sea en que necesita moverse el separador para necesario.

  • Page 68: Ajuste De La Correa

    Gire el diente marcado (A) de modo que esté ligeramente por encima de la superficie superior de la mesa haciendo uso de la escuadra como antes para verificar que la distancia a la hoja es idéntica. Vea la Figura 8- 11.

  • Page 69: Operaciones

    8.10.2 Calibración del PCB de reemplazo Al no usar un divisor/separador cuando se  hace un corte transversal o no se mantiene Los topes de inclinación de la hoja deben la alineación del divisor/separador con la fijarse correctamente. Vea la sección 8.6. hoja de la sierra.
  • Page 70 Sostenga la pieza debidamente y sujétela debidamente alineado. Cuando se corte madera a  firmemente contra el calibre o la guía. Use lo largo de la veta, el ancho de corte tiende a una varilla de empuje o bloque de empuje al cerrarse y atascarse en la hoja y se pueden rasgar madera corta, estrecha (de 6"...
  • Page 71 Al reaserrar tableros más anchos, ajuste la altura de la hoja para no superponer los dos cortes 1/2" según se muestra en la Figura 9-6. Un corte demasiado profundo puede producir atascos y posibles retrocesos en el segundo corte. Use siempre el mismo lado del tablero contra la guía para ambos cortes.
  • Page 72 Proporcione un soporte auxiliar para cualquier pieza que se extienda más allá de la superficie de arriba de la mesa con una tendencia a combarse y levántela de la mesa. Despliegue la hoja aproximadamente 1/8" por encima de la parte de arriba de la pieza. Exponer la hoja por encima de este punto puede ser peligroso.
  • Page 73 utilizarse para mantener las manos del operador alejadas de la hoja. Al completar la operación de retirada del protector, se debe volver a colocar todo el conjunto de protector en la máquina en su orden de trabajo apropiado. No use nunca una cabeza de junta de ranura en una posición inclinada.

  • Page 74: Dispositivos De Seguridad

    10.0 Dispositivos de ASA TIPO seguridad GARLOPA 10.1 Tablero de presión Los tableros de presión, o “peines,” pueden ANCHO DEL comprarse en la mayoría de las ferreterías, o los CORTE puede hacer el operador para adaptarse a ciertas aplicaciones. El tablero de presión (Figura 9-13) debe hacerse de madera dura de vetas rectas de aproximadamente 1"...

  • Page 75: Mantenimiento Del Usuario

    Póngase  Limpie al alquitrán y la resina de la hoja de la en contacto con el departamento de servicio al sierra. cliente de Powermatic. SEMANALMENTE: 11.5 Servicio adicional  La superficie de la mesa debe mantenerse limpia y sin herrumbre para obtener los Un técnico de reparación autorizado debe realizar...

  • Page 76: Accesorios Opcionales

    Estos artículos accesorios (comprados por separado) pueden mejorar la funcionalidad de su sierra de mesa PM2000B. Póngase en contacto con su distribuidor para pedir, o llamar a Powermatic al número de teléfono de la cubierta. Puede disponerse de accesorios adicionales; vea nuestro sitio web.

  • Page 77: Resolución De Problemas Sierra De Gabinete Pm2000B

    13.0 Resolución de problemas Sierra de gabinete PM2000B 13.1 Problemas del motor y eléctricos Síntoma Causa probable Solución La sierra no arranca. No hay corriente de entrada. Compruebe la conexión del enchufe. Falta la llave de seguridad del Instale la llave de seguridad.

  • Page 78: Problemas Mecánicos Y Eléctricos

    13.2 Problemas mecánicos y eléctricos Alimentación excesiva. Reduzca la alimentación. Reemplace la hoja; use un tipo apropiado de Hoja desafilada o incorrecta. hoja para el corte necesitado. El motor se cala o la Ranura de inglete desalineada. Realinee la mesa con la hoja. pieza se atasca o se Realinee la guía de corte (vea el manual de quema.

  • Page 79: Piezas De Repuesto

    1-800-274-6848 de lunes a viernes, Hora Central (vea nuestras horas comerciales en nuestro sitio web, www.powermatic.com). Tener el número de modelo y el número de serie de su máquina disponible cuando llame nos permitirá servirle de forma rápida y precisa.

  • Page 80: Pm2000B Conjunto De Mesa Y Gabinete I - Vista Desarrollada

    14.1.1 PM2000B Conjunto de mesa y gabinete I – Vista desarrollada      ...

  • Page 81: Pm2000B Conjunto De Mesa Y Gabinete Ii - Vista Desarrollada

    14.1.2 PM2000B Conjunto de mesa y gabinete II – Vista desarrollada  ...

  • Page 82: Pm2000B Conjunto De Mesa Y Gabinete - Lista De Piezas

    19 ....PM2000B-119 ... Conjunto de sensor ..................1 20 ....PM2000B-120 ... Tornillo Phillips de aterrajado de cabeza hueca ..M3 x 1.06P x 10L ..4 21 ....PM2000B-121 ... Cubierta de caja de DRO ................1 22 ....
  • Page 83 59 ....F009923 ....Tornillo de botón de cabeza hueca ......M4-0.7 x 6L ....1 60 ....PM2000B-160 ... Conexión de manguera de aceite ......PT1/4" x PH1/4" .... 1 61 ....TS-1503061 ....Tornillo de cabeza hueca ........M6-1.0 x 25L ....4 62 ....
  • Page 84 Descripción Tamaño Cant. 118 .... PM2000B-1118 ..Conexión de manguera de aceite ......PT1/4" x PH1/4" .... 2 119 .... PM2000B-1119 ..Cilindro hidráulico ..................1 120 .... PM2000B-1120 ..Junta tórica .............. P29 ....... 2 121 .... PM2000B-1121 ..Pistón ......................1 122 ....

  • Page 85: Pm2000B Conjunto De Motor Y Muñón I - Vista Desarrollada

    14.2.1 PM2000B Conjunto de motor y muñón I – Vista desarrollada  ...

  • Page 86: Pm2000B Conjunto De Motor Y Muñón Ii - Vista Desarrollada

    14.2.2 PM2000B Conjunto de motor y muñón II – Vista desarrollada  ...

  • Page 87: Pm2000B Conjunto De Motor Y Muñón - Lista De Piezas

    51 ....DT45-110 ....Chaveta plana de cabeza redondeada plana ..6 x 6 x 30 mm ....1 52 ....PM2000B-252 ... Tornillo de presión de cabeza hueca ...... M14-2.0 x 70L ....1 53 ....TS-2311101 ....Tuerca hexagonal ............ M10-1.5 ......1 54 ....
  • Page 88 98 ....TS-1504061 ....Tornillo de cabeza hueca ........M8-1.25 x 30L ....2 99 ....PM2000B-299 ... Soporte ......................1 100 .... PM2000B-2100 ..Tornillo Phillips de aterrajado de cabeza hueca ..M3-1.06 x 6L ....2  ...
  • Page 89 ....PM2000B-2110A ..Aliviador de tensión (5 HP, monofásica y 5 HP, trifásica)….SR-8R3 ..... 2 111 .... PM2000B-2111 ..Aliviador de tensión (3 HP, monofásica y 5 HP, monofásica)..MGB16-10B .. 1 ....PM2000B-2111A ..Aliviador de tensión (5 HP, trifásica)......MGB16-10B ....2 112 ....

  • Page 90: Pm2000B Conjuntos De Protector De Hoja Y Calibre De Inglete - Vista Desarrollada

    14.3.1 PM2000B Conjuntos de protector de hoja y calibre de inglete – Vista desarrollada  ...

  • Page 91: Pm2000B Conjuntos De Protector De Hoja Y Calibre De Inglete - Lista De Piezas

    1 ....TS-1541021 ....Tuerca hex de traba de nilón ........M6-1.0 ......8 2 ....PM2000B-302 ... Blindaje lateral de protector de hoja ............. 2 3 ....PM2000B-303 ... Arandela plana delgada ........... 6.7 x 16 x 1.0T mm ..4 4 ....PM2000B-304 ... Varillaje ......................4 5 ....

  • Page 92: Pm2000B Conjunto De Cubierta De Motor - Vista Desarrollada

    14.4.1 PM2000B Conjunto de cubierta de motor – Vista desarrollada 14.4.2 PM2000B Conjunto de cubierta de motor – Lista de piezas No. de índice No. de pieza Descripción Tamaño Cant....6827044B ....Conjunto de cubierta de motor (incluye 1 a 10) ..........1 1 ....

  • Page 93: Conexiones Eléctricas

    15.0 Conexiones eléctricas 15.1 PM2000B Diagrama de conexiones – 3 HP, 230 V, monofásica NEGRO BLACK BLANCO WHITE VERDE GREEN VERDE GREEN OVERLOAD RELAY MAGNETIC CONTACTOR RELÉ DE SOBRECARGA CONTACTOR MAGNÉTICO NEGRO BLACK NEGRO BLACK BLANCO WHITE BLANCO WHITE AMARILLO...

  • Page 94: Pm2000B Diagrama De Conexiones - 5 Hp, 230 V, Monofásica

    15.2 PM2000B Diagrama de conexiones – 5 HP, 230 V, monofásica NEGRO BLACK BLANCO WHITE VERDE GREEN VERDE GREEN OVERLOAD RELAY MAGNETIC CONTACTOR RELÉ DE SOBRECARGA CONTACTOR MAGNÉTICO NEGRO BLACK BLACK NEGRO BLANCO WHITE BLANCO WHITE AMARILLO YELLOW BLANCO WHITE...

  • Page 95: Pm2000B Diagrama De Conexiones - 5 Hp, 230 V, Trifásica

    15.3 PM2000B Diagrama de conexiones – 5 HP, 230 V, trifásica Cable de alimentación Power Cable ST 12AWG*4C*2000mm ROJO BLANCO WHITE NEGRO BLACK VERDE GREEN OVERLOAD RELAY MAGNETIC CONTACTOR RELÉ DE SOBRECARGA CONTACTOR MAGNÉTICO ROJO ROJO BLANCO WHITE ROJO NEGRO...

  • Page 96: Pm2000B Diagrama De Conexiones - 5 Hp, 460V, Trifásica

    15.4 PM2000B Diagrama de conexiones – 5 HP, 460V, trifásica Cable de alimentación Power Cable ST 12AWG*4C*2000mm ROJO BLANCO WHITE NEGRO BLACK VERDE GREEN Overload RELAY MAGNETIC CONTACTOR RELÉ DE SOBRECARGA CONTACTOR MAGNÉTICO ROJO ROJO BLANCO WHITE ROJO NEGRO BLACK...

  • Page 97: Garantía Y Servicio

    Estados Unidos. Para obtener el nombre de un centro de servicio autorizado en su área, llame al 1-800-274-6846 o use el localizador de centros de servicio en el sitio web de Powermatic. Información adicional Powermatic está...
  • Page 98 Esta página se ha dejado en blanco de forma intencionada.    ...
  • Page 99 Esta página se ha dejado en blanco de forma intencionada.  ...
  • Page 100     427 New Sanford Road LaVergne, Tennessee 37086 Teléfono: 800-274-6848 www.powermatic.com    ...
  • Page 101 Scie d'ébéniste de 10 pouces MODÈLE PM2000B   Illustré avec un ensemble de guide de 30 pouces   Powermatic 427 Rue New Sanford LaVergne, Tennessee 37086 Pièce No M-PM231B Tél. : 800-274-6848 3ème édition 03/2019 www.powermatic.com Tous droits réservés © 2017 Powermatic...
  • Page 102 Un protecteur ou une autre que celle prévue. Si celui-ci est utilisé à pièce qui est endommagée devrait être d'autres fins, Powermatic renonce à toute adéquatement réparée ou remplacée. garantie réelle ou implicite et se dégage de 16. Prévoyez un espace adéquat autour de la toute responsabilité...
  • Page 103 22. Utilisez le bon outil à la bonne vitesse et à la 31. Éteignez la machine avant de la nettoyer. bonne alimentation. Ne forcez pas un outil ou Utilisez un pinceau ou de l'air comprimé afin une pièce qui y est jointe afin de faire un de retirer les copeaux ou les débris, ne les travail pour lequel il ou elle n'a pas été...
  • Page 104 Ce manuel est fourni par Powermatic, couvrant les procédures de fonctionnement et d'entretien sécuritaires pour le modèle de scie d'ébéniste PM2000B de Powermatic. Ce manuel contient des instructions sur l'installation, les mesures de sécurité, les procédures générales d'utilisation, les instructions d'entretien et le détail des pièces.
  • Page 105 14.2.2 PM2000B Ensemble du moteur et du tourillon II – Vue éclatée ............38   14.2.3 PM2000B Ensemble du moteur et du tourillon – Liste de pièces ............39   14.3.1 PM2000B Ensembles du protecteur de lame et de la jauge à onglets – Vue éclatée ......42   5   ...
  • Page 106 14.3.2 PM2000B Ensembles du protecteur de lame et de la jauge à onglets – Liste de pièces ....43   14.4.1 PM2000B Ensemble du capot du moteur – Vue éclatée ..............44   14.4.2 PM2000B Ensemble du capot du moteur – Liste de pièces ..............44  ...

  • Page 107: Rebond

    à travailler lors d'une opération de coupe. (Les Trait de scie : La coupe ou l'espace qui en bancs de scie Powermatic utilisent plutôt le découle, fait par une lame de scie. système de couteau séparateur supérieur.) Rebond :Un événement lors duquel la pièce à...

  • Page 108: Caractéristiques Pour Le Pm2000B

    5.0 Caractéristiques pour le PM2000B Tableau 1 Numéro du modèle PM2000B Numéro des matériaux : scie seulement PM231B PM251B PM253B (voir le tableau 2 pour les configurations de l'ensemble) Moteur et électricité Type de moteur Refroidi à l'aide d'un ventilateur dans un boîtier fermé, induction...

  • Page 109: Configurations De L'ensemble

    Les spécifications dans ce manuel étaient en vigueur au moment de la publication, mais en raison de notre politique d'amélioration continue, Powermatic se réserve le droit de modifier les spécifications à tout moment, et ce sans préavis et sans obligation de sa part.

  • Page 110: Configuration Et Assemblage

    Lame (préinstallée) Fiche d'enregistrement du produit Manuel d'instructions d'utilisation et de pièces Ensemble de quincaillerie 6.1.2 Ensemble de quincaillerie #PM2000B-HP Voir la Figure 6-2. Vis à tête hexagonale, M10x35 (HP1) Rondelles de blocage M10 (HP2) Rondelles plates M10 (HP3) Figure 6-1 (éléments pas à l'échelle)

  • Page 111: Déballage Et Nettoyage

    COMPLÈTEMENT À CE MOMENT. Figure 6-2 Ensemble de quincaillerie Le bord avant de l'oreille doit rester à égalité (PM2000B-HP) avec le bord avant du banc de scie. Si nécessaire, tapotez le bord avant de la rallonge avec un maillet en caoutchouc pour...

  • Page 112: Volant, Boutons, Leviers

    6.5 Volant, boutons, leviers Commencez par serrer les trois vis sous la rallonge qui la fixent au banc de scie. Serrez-les Voir la Figure 6-3. juste assez pour maintenir la rallonge en place, mais gardez-les suffisamment desserrées pour Enlevez le ruban adhésif autour de l'arbre pour modifier la hauteur de la rallonge en tapotant exposer les filets et la clavette d'arbre (J dessus.

  • Page 113: Insert Du Banc

    Glissez les broches du capot du moteur dans les Déconnecter machine source charnières de la scie. Fermez le couvercle du d'alimentation. moteur jusqu'à ce qu'il s'enclenche sur les poteaux Retirer l'insert du banc. de la scie. Relevez l'arbre à lame sur la position la plus Remarque : Le mécanisme de verrouillage peut haute, et réglez l'inclinaison de la lame sur 0°.

  • Page 114: Capteur De Poussière

    Appuyez et maintenez enfoncé le bouton (L ) à l'arrière du protecteur. Enfoncez le protecteur (L) vers le bas selon un angle, comme cela est illustré, jusqu'à ce que la goupille s'enclenche dans la fente à l'arrière du couteau séparateur, puis relâchez le bouton.

  • Page 115: Connexions Électriques

    Retirez le couvercle du transformateur à chocs électriques et les éventuels blessures l'arrière de la machine et déplacez le fusible de mortelles. la position 230V à la position 460V sur le transformateur. PM2000B n'est équipé d'une fiche d'alimentation électrique. Vous pouvez soit brancher Branchez les câbles d'alimentation au moteur...

  • Page 116: Ajustements

    donc pas seulement lorsque la scie est en marche. 8.0 Ajustements Ne croyez pas qu'une absence de lumière signifie que la machine n'est pas alimentée. Si l'ampoule 8.1 Outils requis pour les est mauvaise, il n'y aura aucune indication. Vérifiez toujours avant utilisation.

  • Page 117: Jauge À Onglets

    Note: Il est recommandé que la scie soit abaissée l'extrémité du guide ne se trouve pas dans le en position de repos après avoir été déplacée à passage de la lame. l'endroit désiré. S'il est laissé en position relevée REMARQUE : Les poignées de verrouillage (N) pendant une période prolongée, la scie se sont réglables.

  • Page 118: Réglage De La Butée D'inclinaison De La Lame

    8.6 Réglage de la butée d'inclinaison de la lame LAME EQUERRE Les butées pour les inclinaisons à 90° et 45° et l'élévation de la lame ont été réglées en usine, et elles ne devraient pas nécessiter de réglage immédiat. Les réglages doivent toutefois être confirmés par l'opérateur, surtout si les coupes 90°...

  • Page 119: Alignement Du Banc Avec La Lame

    séparateur. Voir la Figure 8-7. Faites pivoter la lame afin que la partie supérieure de la dent de la lame touche la règle droite. Figure 8-8 Figure 8-7 La lame de la scie et le couteau séparateur doivent être alignés. Si un ajustement est nécessaire : Tirez le levier (A, Figure 8-8), puis retirez le couteau séparateur, en notant la direction vers laquelle le couteau séparateur doit être...

  • Page 120: Ajustement De La Courroie

    Levez la lame à la hauteur maximale. La tension de la courroie d'entraînement devrait être inspectée après les premiers jours de Marquez une dent (A, Figure 8-10) avec un fonctionnement, car une courroie peut s'étirer crayon gras, et placez la dent légèrement au- légèrement lors l'utilisation initiale;...

  • Page 121: Fonctionnement

    Sect. 8.10.1 décrit la procédure générale de Appuyez et maintenez les deux boutons l'étalonnage. Sect. 8.10.2 décrit les procédures CONFIGURER jusqu'à ce que l'affichage d'étalonnage obligatoires si le capteur de la CCI indique « --- » (Figure 8-14). est remplacé dans le banc de scie. Relâchez les boutons et l'affichage indiquera «...
  • Page 122 à travailler plutôt qu'à la section entre la lame travailler. Lors des opérations de coupe de scie et le guide. traversante, la section à couper NE doit PAS Scier en long du bois qui est tordu (qui n'est être confinée. ...
  • Page 123 guide (B). Écartez-vous de la ligne avec la lame de scie et de la pièce à travailler pour éviter la sciure de bois et les éclats qui jaillissent de la lame, ou un possible rebond. Si la pièce à travailler n'a pas de bord droit, clouez une planche secondaire à...
  • Page 124 Les butées réglables ne doivent pas être utilisées PREMIÈRE COUPE TROP sur l'extrémité libre de la pièce à travailler dans la PROFONDE zone de coupe. (provoque un coincement) Ne faites pas de coupe transversale pour les pièces à travailler qui font moins de 6 po. Avant de commencer une coupe, assurez-vous que la jauge à...
  • Page 125 9.5 Opérations de coupe en biseau et inclinée), utilisez la jauge à onglets dans la fente droite pour avoir plus de dégagement et de d'assemblage en onglet sécurité. Coupe en biseau – Une coupe en biseau est un La lame ne doit dépasser que d'1/8 po sur le type spécial d'opération où...

  • Page 126: Dispositifs De Sécurité

    10.0 Dispositifs de sécurité POIGNEE DE TYPE 10.1 Guide de coupe Les guides de pression, aussi appelés « peignes », peuvent être achetés dans la plupart des magasins LARGEUR DE COUPE d'outils, ou fabriqués par l'opérateur pour s'adapter à des applications particulières. Le guide de pression (Figure 9-13) devrait être fait en bois dur à...

  • Page 127: Entretien Par L'utilisateur

    être effectué par un technicien  Nettoyez le pas et la résine de la lame de scie. d'entretien qualifié. Contacter le service à la clientèle de Powermatic. UNE FOIS PAR SEMAINE :  La surface de la table doit être maintenue 11.5 Entretien supplémentaire...

  • Page 128: Accessoires En Option

    12.0 Accessoires en option Ces accessoires (achetés séparément) peuvent améliorer les fonctionnalités de votre banc de scie PM2000B. Contactez votre revendeur pour commander, ou appelez Powermatic au numéro de téléphone indiqué sur la couverture. D'autres accessoires peuvent être disponibles; consultez notre site Web.

  • Page 129: Dépannage De La Scie D'ébéniste Pm2000B

    13.0 Dépannage de la scie d'ébéniste PM2000B 13.1 Problèmes moteurs et électriques Symptôme Cause possible Solution La scie ne veut pas Aucun courant entrant. Vérifiez les branchements des prises. démarrer. La clé de sécurité est retirée de Installez la clé de sûreté.

  • Page 130: Problèmes Mécaniques Et Opérationnels

    13.2 Problèmes mécaniques et opérationnels Alimentation trop importante. Réduisez l'alimentation. Remplacez la lame; utilisez le type de lame Lame émoussée ou incorrecte. approprié pour la coupe requise. Le moteur cale, ou la La fente de l'onglet est mal alignée. Réaligner le banc avec la lame. pièce à...

  • Page 131: Pièces De Rechange

    1-800-274-6848 du lundi au vendredi (voir notre site Web pour nos heures d'ouverture, www.powermatic.com). Avoir le numéro de modèle et le numéro de série de votre machine en main lorsque vous appelez nous permettra de vous servir rapidement et adéquatement.

  • Page 132: Pm2000B Ensemble Du Banc Et De L'armoire I - Vue Éclatée

    14.1.1 PM2000B Ensemble du banc et de l'armoire I – Vue éclatée      ...

  • Page 133: Pm2000B Ensemble Du Banc Et De L'armoire Ii - Vue Éclatée

    14.1.2 PM2000B Ensemble du banc et de l'armoire II – Vue éclatée  ...

  • Page 134: Pm2000B Ensemble Du Banc Et De L'armoire - Liste De Pièces

    19 ....PM2000B-119 ... Ensemble de capteurs ................... 1 20 ....PM2000B-120 ... Vis taraudeuse cruciforme à tête cylindrique ... M3 x 1,06 P x 10 L ..4 21 ....PM2000B-121 ... Couvercle de la boîte du DRO ............... 1 22 ....
  • Page 135 59 ....F009923 ....Vis bouton à tête creuse .......... M4-0,7 x 6 L ....1 60 ....PM2000B-160 ... Raccord de tuyau d'huile ......... PT1/4 po x PH1/4 po ..1 61 ....TS-1503061 ....Vis à chapeau à tête creuse ........M6-1,0 x 25L ....4 62 ....
  • Page 136 Description Dimension Qté 118 .... PM2000B-1118 ..Raccord de tuyau d'huile ......... PT1/4 po x PH1/4 po ..2 119 .... PM2000B-1119 ..Cylindre hydraulique ..................1 120 .... PM2000B-1120 ..Joint torique ............. P29 ....... 2 121 .... PM2000B-1121 ..Piston ......................1 122 ....

  • Page 137: Pm2000B Ensemble Du Moteur Et Du Tourillon I - Vue Éclatée

    14.2.1 PM2000B Ensemble du moteur et du tourillon I – Vue éclatée  ...

  • Page 138: Pm2000B Ensemble Du Moteur Et Du Tourillon Ii - Vue Éclatée

    14.2.2 PM2000B Ensemble du moteur et du tourillon II – Vue éclatée  ...

  • Page 139: Pm2000B Ensemble Du Moteur Et Du Tourillon - Liste De Pièces

    51 ....DT45-110 ....Clavette plate, Dbl Rd Hd ........6 x 6 x 30 mm ....1 52 ....PM2000B-252 ... Vis de pression à tête creuse ........M14-2,0 x 70 L ....1 53 ....TS-2311101 ....Écrou hexagonal ............M10-1,5 ......1 54 ....
  • Page 140 ............ frein pour filets ............M5-0,8 x 5 L ....2 87 ....PM2000B-287 ... Rondelle en nylon ............ 19,1 x 25,4 x 1,6 T mm . 4 88 ....5509207 ....Clavette plate, Dbl Rd Hd ........5 x 5 x 20 mm ....1 89 ....
  • Page 141 99 ....PM2000B-299 ... Support ......................1 100 .... PM2000B-2100 ..Vis taraudeuse à tête cylindrique Phillips ....M3-1,06 x 6 L ....2 101 .... F001208 ....Vis mécanique cruciforme à tête cylindrique ... M5-0,8 x 8 L ....2 102 ....

  • Page 142: Pm2000B Ensembles Du Protecteur De Lame Et De La Jauge À Onglets - Vue Éclatée

    14.3.1 PM2000B Ensembles du protecteur de lame et de la jauge à onglets – Vue éclatée  ...

  • Page 143: Pm2000B Ensembles Du Protecteur De Lame Et De La Jauge À Onglets - Liste De Pièces

    1 ....TS-1541021 ....Écrou hexagonal à frein élastique ......M6-1,0 ......8 2 ....PM2000B-302 ... Écran latéral de protecteur de lame .............. 2 3 ....PM2000B-303 ... Rondelle plate fine ........... 6,7 x 16 x 1,0 T mm ..4 4 ....PM2000B-304 ... Attelage ......................4 5 ....

  • Page 144: Pm2000B Ensemble Du Capot Du Moteur - Vue Éclatée

    14.4.1 PM2000B Ensemble du capot du moteur – Vue éclatée 14.4.2 PM2000B Ensemble du capot du moteur – Liste de pièces No d'Index No des pièce Description Dimension Qté ....6827044B ....Ensemble du capot du moteur (inclut num 1 à 10) ........1 1 ....

  • Page 145: Connexions Électriques

    15.0 Connexions électriques 15.1 PM2000B Schéma de câblage – 3HP, 230V, 1PH NOIR BLACK BLANC WHITE VERT GREEN VERT GREEN OVERLOAD RELAY MAGNETIC CONTACTOR RELAIS À MAXIMUM CONTACTEUR MAGNÉTIQUE NOIR BLACK NOIR BLACK BLANC WHITE BLANC WHITE JAUNE YELLOW BLANC...

  • Page 146: Pm2000B Schéma De Câblage - 5Hp, 230V, 1Ph

    15.2 PM2000B Schéma de câblage – 5HP, 230V, 1PH NOIR BLACK BLANC WHITE VERT GREEN GREEN VERT RELAIS À MAXIMUM OVERLOAD RELAY MAGNETIC CONTACTOR CONTACTEUR MAGNÉTIQUE NOIR BLACK NOIR BLACK BLANC WHITE BLANC WHITE JAUNE YELLOW BLANC WHITE NOIR BLACK...

  • Page 147: Pm2000B Schéma De Câblage - 5Hp, 230V, 3Ph

    15.3 PM2000B Schéma de câblage – 5HP, 230V, 3PH Câble d'alimentation Power Cable ST 12AWG*4C*2000mm ROUGE BLANC WHITE NOIR BLACK VERT GREEN OVERLOAD RELAY MAGNETIC CONTACTOR RELAIS À MAXIMUM CONTACTEUR MAGNÉTIQUE ROUGE ROUGE BLANC WHITE ROUGE NOIR BLACK NOIR BLACK...

  • Page 148: Pm2000B Schéma De Câblage - 5Hp, 460V, 3Ph

    15.4 PM2000B Schéma de câblage – 5HP, 460V, 3PH Câble d'alimentation Power Cable ST 12AWG*4C*2000mm ROUGE BLANC WHITE NOIR BLACK VERT GREEN RELAIS À MAXIMUM Overload RELAY CONTACTEUR MAGNÉTIQUE MAGNETIC CONTACTOR ROUGE ROUGE BLANC WHITE ROUGE NOIR BLACK BLACK NOIR...

  • Page 149: Garantie Et Entretien

    Powermatic vend uniquement par l'intermédiaire de distributeurs. Les spécifications énumérées dans le matériel imprimé de Powermatic et sur le site Web officiel de Powermatic sont à titre indicatif et ne sont pas contractuelles. Powermatic se réserve le droit d'apporter ces modifications aux pièces, aux raccords et aux accessoires à tout moment, sans préavis, si elle considère qu'elles sont nécessaires pour quelque raison que ce soit.
  • Page 150 Cette page a été intentionnellement laissée vierge.    ...
  • Page 151 Cette page a été intentionnellement laissée vierge.    ...
  • Page 152     427 Rue New Sanford LaVergne, Tennessee 37086 Téléphone : 800-274-6848 www.powermatic.com    ...

This manual is also suitable for:

Pm23130kPm23150kPm23150rkPm23150wkPm231bPm25130k ... Show all

Table of Contents
