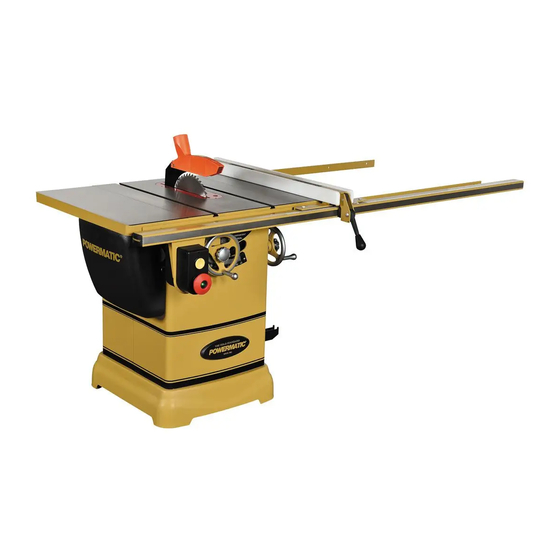

Powermatic PM1000 Operating Instructions Manual
Hide thumbs
Also See for PM1000:
- Operating instructions and parts manual (16 pages) ,
- Operating instructions and parts manual (40 pages) ,
- Operating instructions and parts manual (44 pages)
Table of Contents
Advertisement
Quick Links
Advertisement
Table of Contents
Related Manuals for Powermatic PM1000
Summary of Contents for Powermatic PM1000
- Page 1 PM1000 Циркулярная пила Operating Instructions Gebrauchsanleitung Moded´emploi √ Инструкция по эксплуатации Артикул: 1791000-RU 1791000-3RU JPW Tools AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 www.jettools.com...
-
Page 2: Table Of Contents
Уважаемый покупатель, Большое спасибо за доверие, которое Вы оказали нам, купив оборудование марки Powermatic! Данная инструкция была составлена для владельцев и пользователей циркулярной пилы PM1000, чтобы обеспечить безопасность во время сборки, работы и технического обслуживания. Внимательно прочитайте и уясните для себя информацию... -
Page 3: Технические Характеристики
7. Техническое обслуживание 7.1 Очистка 7.2 Смазка 7.3 Прочее 8. Поиск и устранение неисправностей циркулярной пилы PM1000 Гарантийные обязательства JET: Гарантийный срок 2 (два) года исчисляется с даты продажи. Датой продажи является дата оформления товарно- транспортных документов и/или дата заполнения гарантийного талона. - Page 4 Вал и пильный диск*: Диаметр пильного диска……………………………………………………………………………………..…………10" (254мм) Диаметр вала……………………………………………………………………………………………………….…5/8" (15.88мм) Диаметр проставочной втулки…………………………………………………………………..…………………1-11/64" (30мм) Частота вращения вала………………………………………………………………………………………………………….4200 Блокировка вала……………………………………………………………………………………………………….……………да Поставляемый гаечный ключ вала……………………………..………………………………...комбинированный 17 / 27 мм Макс. глубина пропила под углом 90 °………...……………….….…………..……………………………………..3-1/8" (79 мм) Макс. глубина пропила под углом 45 °……………………………..….……………………………………………..2-1/8" (54 мм) Макс.
-
Page 5: Техника Безопасности
2. ТЕХНИКА БЕЗОПАСНОСТИ Техника безопасности включает в себя также соблюдение инструкции по эксплуатации и техническому обслуживанию, предоставленные изготовителем. Всегда храните инструкцию, предохраняя ее от грязи и влажности, передавайте дальнейшим пользователям. Ежедневно перед включением пилы проверяйте функционирование необходимых защитных устройств. Установленные дефекты пилы или защитных... -
Page 6: Установка И Монтаж
Следите за соблюдением мер по противопожарной безопасности, например наличие огнетушителя на рабочем месте. Следите за тем, чтобы не образовывалась большая концентрация пыли – всегда применяйте соответствующую вытяжную установку. Древесная пыль может быть взрывоопасной и опасной для здоровья Перед работой удалите из заготовки гвозди и другие инородные тела. Необходимо... -
Page 7: Инструменты, Поставляемые Для Сборки
Рис. 2 Параллельный упор, рейки в сборе, деревянное расширение стола и ноги, поставляются в отдельных коробках Прочитайте и поймите всю инструкцию по сборке прежде, чем начать монтаж. Пила должна быть отключена (выдерните вилку из розетки!) от питания во время монтажа. Не знание инструкции может вызвать... -
Page 8: Установка Штурвалов И Крюков Для Хранения Упора
абразивные материалы, потому что они могут Рис. 4 поцарапать поверхность. Повторите эти действия для противоположного расширения. Слегка подтяните винты. 3.4 Установка штурвалов и крюков для хранения Передний край расширения должен быть на упора одном уровне с передним краем стола пилы. В Рис. -
Page 9: Рейки И Параллельный Упор
втулок на корпусе пилы. Закройте крышку 3.12 Установка и замена пильного диска двигателя, пока она не защёлкнется на затвор, расположенный на пиле. PM1000. Пильный диск не поставляется с Механизм затвора может потребовать незначительной регулировки, для обеспечения Будьте осторожны при работе с или около острого... -
Page 10: Расклинивающий Нож
Рис. 10 и 11. Оттяните быстрый зажим с ручкой (G, рис.12) Отключите станок от источника эл.питания. в положение разблокировки. Зажимная Поднимите пильный диск на полную высоту пластина (F) подпружиненного типа отойдет и установите положение наклона на 0 ° от зафиксированной пластины (Е) оставив Уберите... -
Page 11: Защитный Кожух Пильного Диска
помощью проволочного хомута для шланга (не относительно того, правильно ли заземлен входит в комплект). инструмент. Несоблюдение этих требований может привести к серьезным или смертельным 4. ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ травмам. Циркулярная пила PM1000 рассчитана для 4.2 Сброс перегрузки напряжения в 230В для однофазного, 2-фазного (эл. -
Page 12: Магнитный Выключатель И Ключ Безопасности
Рекомендуется, чтобы циркулярная пила PM1000 Перед использованием Accu® упора проверьте, правильно ли он выровнен с пильным диском. была подключена к выделенной 30-амперной сети Обратитесь к руководству № M-2195075Z, которое с прерывателем или плавким предохранителем с поставляется с упором. задержкой срабатывания. Местные нормы имеют... -
Page 13: Установочные Пазы
5.4.2 Установочные пазы Пазы на 0º, 30º и 45º расположены справа и слева. При этих параметрах настройки, расцепляющая ручка (C) сцепляется со стопорным стержнем. Затем затяните стопорную рукоятку (A). Не полагайтесь исключительно на пазы для установки точности. После того, как стопорный стержень... -
Page 14: Регулировка Расклинивающего Ножа
5.6 Регулировка расклинивающего ножа 5.6.1 Боковое выравнивание Пильный диск и расклинивающий нож должны располагаться на одной линии (боковое выравнивание) для предотвращения обратной отдачи заготовки. После первой установки пильного диска и бокового выравнивания расклинивающего ножа и установки защитного кожуха дальнейшая регулировка не требуется. Правильность... -
Page 15: Выравнивание Зазора Пильного Диска
Если необходимо, повторите описанную выше Установите расклинивающий нож; затяните процедуру. стопорную ручку (A) и проверьте, чтобы зазор пильный диск/нож находился в пределах между 3-8мм (рис. 23). Попытайтесь выровнять зазор как можно точнее. Выравнивание пильного диска относительно стола Инструменты: мм шестигранный ключ, поверочный... -
Page 16: Регулирование Ремня
6. РАБОТА Если они не совпадают, ослабьте четыре винта (см. рис. 25 А) шестигранником, которые Ознакомьтесь с местоположением и работой всех фиксируют стол к тумбе станка. Два из них средств управления, регуляторов и показаны на рис.25. принадлежностей к ним, таких как упор для распила Внесите... -
Page 17: Продольное Пиление
Постоянно, следите за деталями узла распила части заготовки. При операции торцовочного и креплением к корпусу с повышенным пиления отпиленная часть детали должна вниманием перед включением, началом перемещаться без помех. вращения и останавливая станок. Всегда держите свои руки в не зоны пиления диска... - Page 18 Предупреждающая наклейка прикреплена к защитному кожуху, чтобы напоминать оператору о некоторых основных правилах техники безопасности. Упор для заготовки (В, рис. 29), должен быть установлен в размер ширины распила при использовании наклеиваемой линейки на передней несущей рейке, или измеряя расстояние между пильным...
- Page 19 Рис. 33 Торцевание никогда не должно делаться руками, и Рис. 35 при этом продольный упор не должен использоваться Чтобы улучшить эффективность упора для распила как стопор на линейке распила, если к нему не под углом до 45° в торцевании, некоторые приспособлен...
- Page 20 Установите упор для распила под углом до 45° под Защитный кожух, расклинивающий нож и необходимым углом, установите наклон пильного противоударные защелки, поставляемые с пилой, диска под углом 45°, и произведите пиление, но должны использоваться при всех операциях пиления, заготовку закрепите дополнительно сильнее, чтобы там...
- Page 21 Проверьте все настройки после смазки. 7.3 Прочее Регулярно проверяйте состояние следующих пунктов: Крепежные болты Выключатель Пильный диск Защитный кожух 8. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЦИРКУЛЯРНОЙ ПИЛЫ PM1000 Неисправность Возможная причина Устранение неисправностей Пила не запускается. Не подается Проверьте электропитание соединительные вилки Низкое напряжение.
- Page 22 Провода системы Увеличьте размер электропитания провода меньше электропитания. номинального размера. Центробежный Замените выключатель не центробежный работает выключатель (только квалифицированный персонал). Неисправность Двигатель проверяется двигателя квалифицированным проверяющим. Отремонтируйте или замените его. Двигатель перегревается. Двигатель Уменьшите нагрузку на перегружен. двигатель Неправильное Очистите вентилятор и охлаждение...
- Page 23 Клиновой ремень Замените клиновой поврежден. ремень. Сильная вибрация Стопорные ручки Затяните стопорные механизма наклона ручки или штурвалы. или подъема не затянуты Станок неравномерно Убедитесь, что пол опирается на пол. ровный; при необходимости используйте подкладки под корпус. Пильный диск Замените пильный несбалансированный.
- Page 24 1 PM1000 Table and Cabinet Assembly - Exploded View...
- Page 25 PM1000 RU Table and Cabinet Assembly - Parts List...
- Page 27 PM1000RU Motor and Trunnion Assembly - Exploded View...
- Page 28 PM1000RU Motor and Trunnion Assembly - Parts List...
- Page 30 PM1000RU Blade Guard Assembly - Exploded View...
