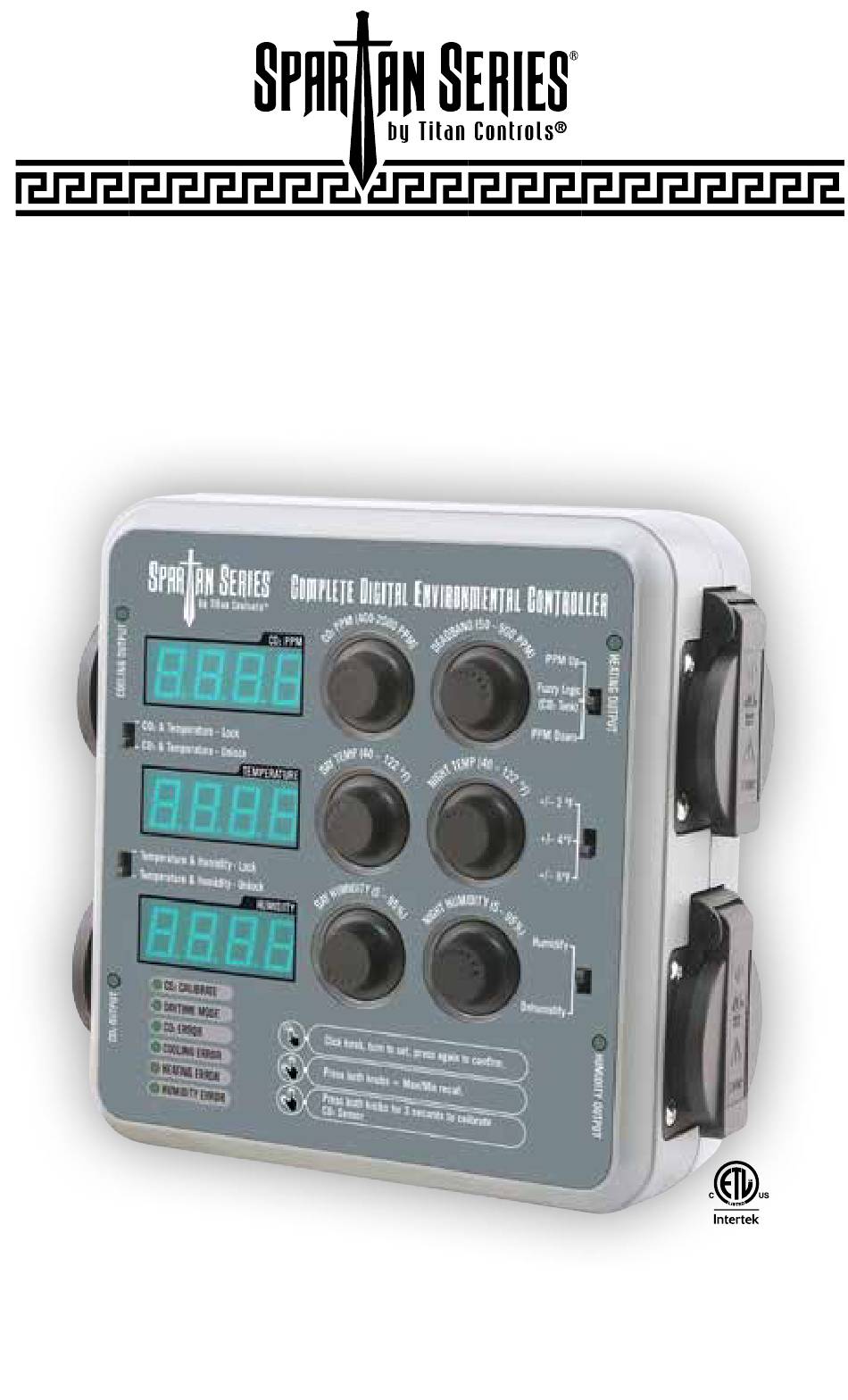

- Page 1 COmplete Digital Environmental Controller Instruction Manual www.titancontrols.net...
-
Page 2: Warnings And Cautions
Complete Digital Environmental Controller • Warnings and Cautions • Factory Settings • Complete Digital Environmental Controller (CDEC) Overview • Instructions for Operation • Error Codes • Controller Specifications • Controller Diagrams • Installation Options • Installation Example • Warranty Information •... -
Page 3: Factory Settings
Factory Settings • Temperature Day Settings: Cool: 80° F, Heat: 55° F • Temperature Night Settings: Cool: 70° F, Heat: 55° F • Temperature Dead-Band: Heat and Cool, 4° F • Humidity Settings: 50% rH • Humidity Mode: Dehumidify • Humidity Dead-Band: 5% rH •... - Page 4 Fuzzy Logic: If using CO2 regulator and compressed CO2. This mode applies fuzzy logic control to the CO2 output. NOT for use with CO2 generators. PPM Down: Decrease the CO2 PPM by using an exhaust fan. CO2 PPM Min/Max Recall Click both knobs to display the CO2 min/max PPM record.
- Page 5 Low Temperature Protection: If the temperature is lower than the limit, the CDEC will stop the humidity outputs until the temperature rises to be 10°F above the low limit setting. How to Set: For daytime, press “DAY TEMP” knob for 3 seconds, the display read “H” (for high temperature).
-
Page 6: Error Codes
Error Codes S_SR: Check the sensor connection and verify that it is clean and free of debris OUTP: If the Co2 sensor doesn’t observe the PPM set point being reached in a 2 hour time period, screen flash with error code. Press the corresponding knob to reset error (if there is a cooling error, press the day/night temperature knob) Error LEDs: There are four different error LEDs on the CDEC. -
Page 7: Installation Options
Installation Options Option 1: Secure the unit to a wall Option 2: Screw the controller to the grow tent tube with a U bolt (2) Installed inside the growtent. (3) Installed outside the growtent. Installation Example Exhaust Fan Heater -OR- Humidifier / Dehumidifier CO2 Generator / Tank Remote Sensor... -
Page 8: Warranty Information
• All factory service & repairs will be completed within 48 hours of receipt of controller and after authorization by customer for repairs. • Titan Controls will, at its discretion, repair or replace the controller. ® • Factory calibration services are available for all Titan Controls ® • Returning Units: Please contact your retail store for returns. - Page 9 Once we receive the unit back, we will repair it within 48 hours (business) and return it to you freight prepaid via UPS ground shipment. Include the following if returning directly to Titan Controls ® • Proof of purchase •...
- Page 10 Notes: _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ ________________________________________________ 1 Square = ____ Foot / Feet VANCOUVER, W ASHINGTON U.S.A. Revision G – 05/30/2017 LS © Titan Controls ®...
- Page 11 Controleur environnemental numErique Complet Manuel d’instructions www.titancontrols.net...
-
Page 12: Avertissements Et Mises En Garde
Contrôleur environnemental numérique complet • Avertissements et mises en garde • Réglages d’usine • Survol du contrôleur environnemental numérique complet • Mode d’emploi • Codes d’erreur • Caractéristiques techniques du contrôleur • Schémas du contrôleur • Options d’installation • Exemple d’installation •... -
Page 13: Réglages D'usine
de CO2. • Être prudent au moment d’utiliser le contrôleur dans des milieux très humides (90 % et plus). • Ne pas utiliser le contrôleur pour d’autres raisons que celles pour lesquelles l’appareil a été conçu. • Utiliser le contrôleur selon les caractéristiques techniques environnementales définies. •... - Page 14 EXEMPLE : Si vous utilisez le mode CO2 PPM UP, que la valeur de consigne est de 1 000 PPM et que la zone morte est de 50 PPM, la sortie de CO2 sera activée à une valeur égale ou in- férieure à...
- Page 15 Protection contre les températures élevées et basses Protection contre les températures élevées : Si la température a dépassé la limite, le contrôleur désactivera la sortie de CO2 (uniquement lorsque la fonction PPM UP est utilisée), peu importe si le niveau de PPM de CO2 a atteint la valeur de consigne. Le générateur de CO2 sera ac- tivé...
-
Page 16: Codes D'erreur
Déverrouiller : Si vous utilisez un ventilateur comme appareil de refroidissement pour éliminer l’humidité ou un humidificateur pour ajouter de l’humidité. Chaque appareil est contrôlé de manière indépendante. Codes d’erreur S_SR : Vérifiez la connexion du capteur et vérifiez que le connecteur est propre et exempt de débris. -
Page 17: Options D'installation
Schémas du contrôleur Logique oue PPM de CO2 PPM Haut PPM de CO2 Réservoir de CO2 - vanne Générateur électromagnétique de CO2 Zone morte + Zone morte + Valeur de Valeur de consigne consigne Zone morte - Marche Marche Heure Heure Arrêt Arrêt... -
Page 18: Information Sur La Garantie
• Titan Controls , à sa discrétion, réparera ou remplacera le contrôleur. • Des services d’étalonnage en usine sont offerts pour tous les appareils de Titan Controls • Retour d’appareils : Veuillez communiquer avec votre magasin de détail pour les retours. - Page 19 Après avoir reçu l’appareil, nous le réparerons dans un délai de 48 heures (heures d’ouverture) et nous vous le retournerons, fret payé, par expédition terrestre UPS. Incluez les renseignements suivants si vous retournez un appareil directement à Titan Controls •...
- Page 20 Remarques : _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ ________________________________________________ 1 carré = ____ pied/pieds VANCOUVER, W ASHINGTON U.S.A. Revision G – 05/30/2017 LS © Titan Controls ®...
