PART. U0841A
I
COMANDO RADIO HA/HB4572 e H4572PI
Questo dispositivo radio può essere utilizzato, insieme ad altri dispositivi radio Bticino, sia in un impianto tradizionale (per aggiungervi
funzionalità domotiche) sia in un sistema My Home Bticino per sfruttare i benefici della tecnologia radio in un sistema a bus misto
radio-filare.
Il comando radio, se è utilizzato in un impianto tradizionale, permette di pilotare direttamente attuatori radio. Se è invece utilizzato in
un sistema My Home, oltre a pilotare direttamente attuatori radio, può pilotare attuatori filari e richiamare scenari dell'impianto (tramite
l'interfaccia ricevente HC/HS4575 L/N/NT4575N).
Il comando radio è disponibile in due versioni: art. HA/HB4572 con telaio per montaggio superficiale, art. H4572PI con telaio per
montaggio ad incasso.
Le due versioni si differenziano unicamente per il telaio di supporto fornito a corredo e quindi per le modalità di installazione.

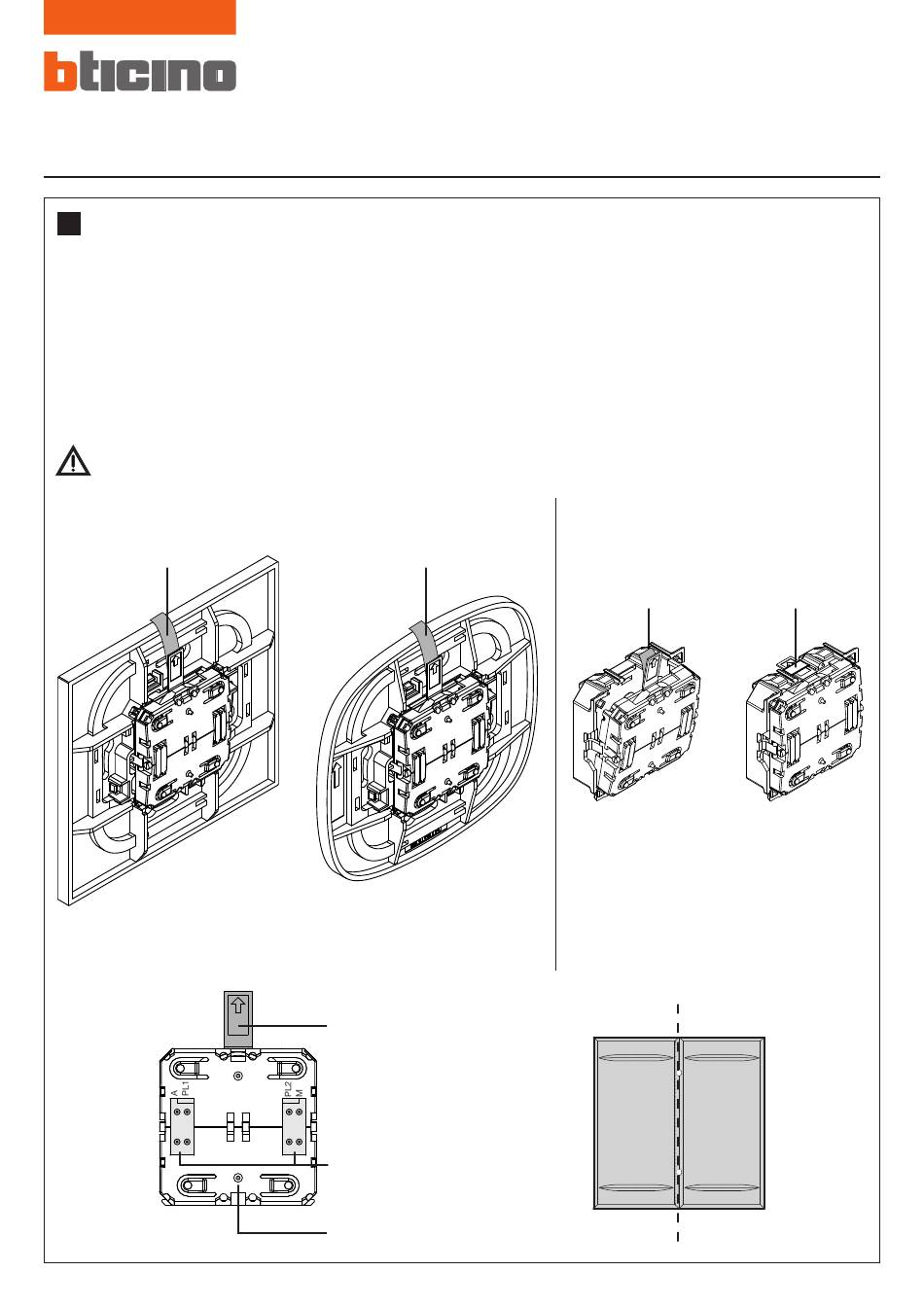

Alla prima messa in funzione del dispositivo è necessario rimuovere la linguetta di protezione della batteria
indicata in figura.
art. HA4572
per montaggio superficiale
Protezione
batteria
Queste versioni possono essere installate a parete mediante
nastro biadesivo (a corredo) o con normali tasselli ad espansione,
non necessitano quindi di scatola da incasso ed opere murarie.
HA/HB4572
H4572PI
art. HB4572
per montaggio superficiale
Protezione
batteria
Linguetta per
estrazione batteria
Sede
configuratori
Indicatore luminoso,
LED
Istruzioni d'uso
Instructions for use
art. H4572PI
per incasso
Protezione
Inserire la linguetta
batteria
nell'apposita sede
Questa versione può essere installata ad incasso
utilizzando i tradizionali supporti Axolute.
Tasto A
Tasto B
1
3
2
4
04/06-01 AP
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HA4572 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bticino HA4572

  • Page 1 Questo dispositivo radio può essere utilizzato, insieme ad altri dispositivi radio Bticino, sia in un impianto tradizionale (per aggiungervi funzionalità domotiche) sia in un sistema My Home Bticino per sfruttare i benefici della tecnologia radio in un sistema a bus misto radio-filare.
  • Page 2 Copritasti Il comando radio deve essere completato dagli appositi copritasti: art. HC/HS4919. Nel caso in cui il comando sia utilizzato in una modalità che prevede tasti a funzione singola, è necessario montare gli spessori forniti a corredo dei copritasti, come mostrato in figura. Spessore per utilizzo come tasto a funzione singola (per i dettagli vedere tabella...
  • Page 3 Sostituzione della batteria art. H4572PI Nella versione per incasso art. H4572PI, dopo che la batteria è stata inserita, inserire la linguetta nell’apposita sede come mostrato in figura. CONFIGURAZIONE per utilizzo in impianto tradizionale È possibile scegliere, per i tasti del comando radio, una modalità di funzionamento tra quelle elencate nella tabella seguente. A seconda del tipo di configuratore inserito nella sede M si ottiene una corrispondente modalità...
  • Page 4 Al configuratore inserito in posizione M corrispondono le seguenti funzioni: Montaggio spessore Descrizione Configuratore in M sui copritasti Comando ON/OFF ciclico Nessun configuratore (regolazione intensità per pressione prolungata) Comando di ON Comando di OFF Comando di ON premendo il tasto superiore, OFF premendo quello inferiore (regolazione intensità...
  • Page 5 This radio device can be used, together with other BTicino radio devices, in both a traditional system (to add house-automation functions) and a BTicino My Home system to make full use of the benefits of radio technology in a mixed radio-wire bus system.
  • Page 6 Key covers The radio control must be finished with the proper covers: item HC/HS4919. If the control is used with single-function keys the spacers supplied with the key covers must be mounted, as shown in the figure. Spacer for use as single-function key (see table on the next page for details)
  • Page 7 Replacing battery item H4572PI In the flush-mounted version H4572PI, after the battery has been put in, insert the tab in the socket as shown in the figure. CONFIGURATION for use in a traditional system For the radio control keys a mode of operation can be chosen from those listed in the table below. Depending on the type of configurator in socket M a corresponding mode of operation is obtained.
  • Page 8 The following functions correspond to the configurator in position M: Spacer mounted Description Configurator in M on the key covers Cyclical ON/OFF command (adjusts intensity for long press) No configurator ON command OFF command ON command pressing the upper key, OFF pressing the lower key (adjusts intensity for long press) Rolling shutters UP/DOWN to limit switch command ⇑⇓...
