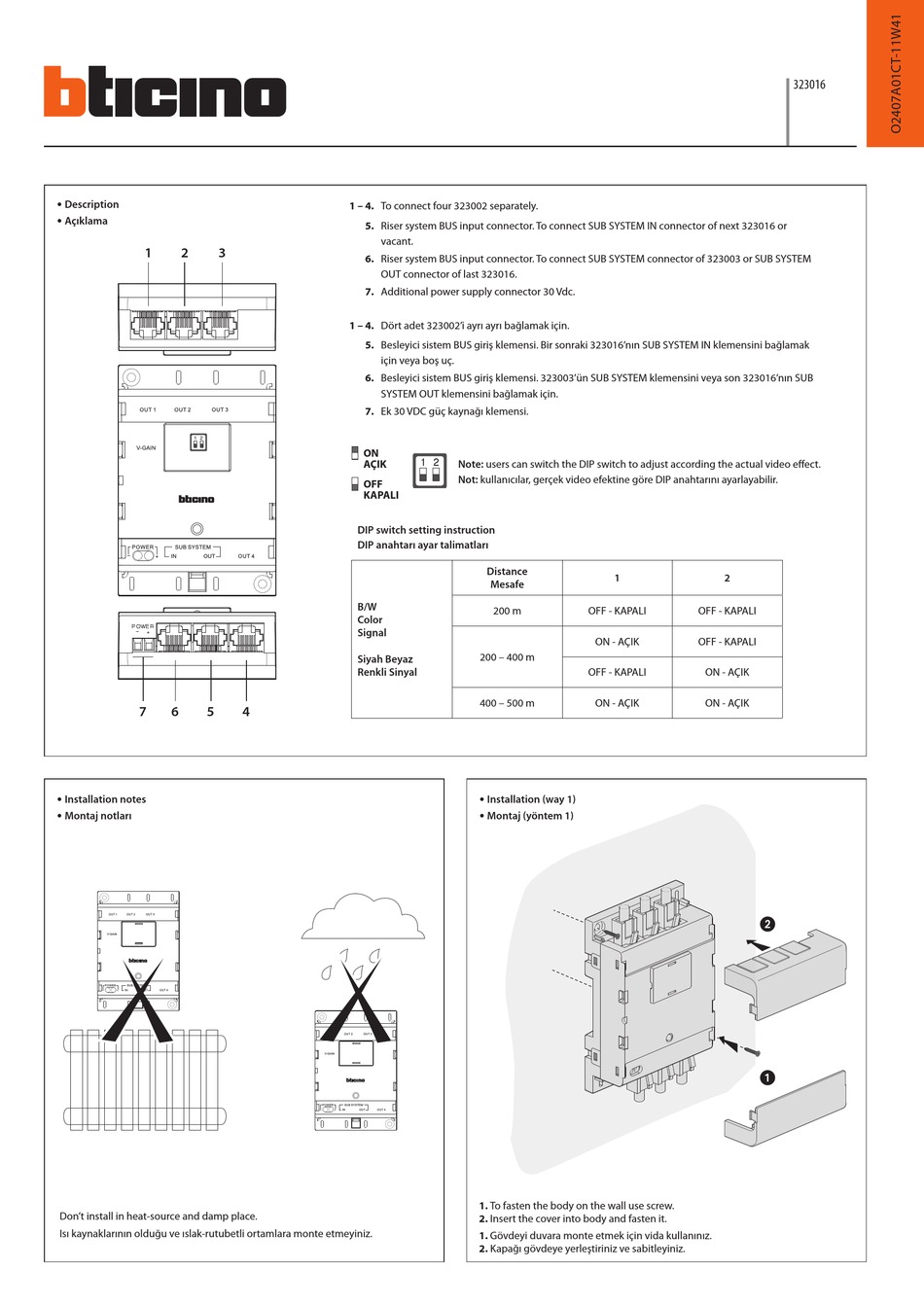

Bticino 323016 Quick Start Manual

•

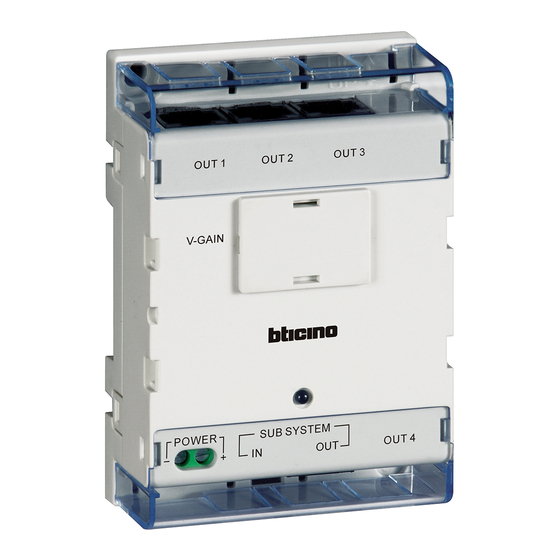

Description

•
Açıklama
1 2 3
1 2
POWER
-
+
7 6 5
•

Installation notes

•
Montaj notları
Don't install in heat-source and damp place.
Isı kaynaklarının olduğu ve ıslak-rutubetli ortamlara monte etmeyiniz.
1 – 4. To connect four 323002 separately.
5. Riser system BUS input connector. To connect SUB SYSTEM IN connector of next 323016 or
vacant.
6. Riser system BUS input connector. To connect SUB SYSTEM connector of 323003 or SUB SYSTEM
OUT connector of last 323016.
7. Additional power supply connector 30 Vdc.
1 – 4. Dört adet 323002'i ayrı ayrı bağlamak için.
5. Besleyici sistem BUS giriş klemensi. Bir sonraki 323016'nın SUB SYSTEM IN klemensini bağlamak
için veya boş uç.
6. Besleyici sistem BUS giriş klemensi. 323003'ün SUB SYSTEM klemensini veya son 323016'nın SUB
SYSTEM OUT klemensini bağlamak için.
7. Ek 30 VDC güç kaynağı klemensi.
ON
AÇIK
OFF
KAPALI

DIP switch setting instruction

DIP anahtarı ayar talimatları
B/W
Color
Signal
Siyah Beyaz
Renkli Sinyal
4
1 2
Note: users can switch the DIP switch to adjust according the actual video effect.
Not: kullanıcılar, gerçek video efektine göre DIP anahtarını ayarlayabilir.
Distance
Mesafe
200 m OFF - KAPALI
200 – 400 m
OFF - KAPALI
400 – 500 m
•

Installation (way 1)

•
Montaj (yöntem 1)
1. To fasten the body on the wall use screw.
2. Insert the cover into body and fasten it.
1. Gövdeyi duvara monte etmek için vida kullanınız.
2. Kapağı gövdeye yerleştiriniz ve sabitleyiniz.
1 2
OFF - KAPALI
ON - AÇIK OFF - KAPALI
ON - AÇIK
ON - AÇIK ON - AÇIK
2
1
323016
