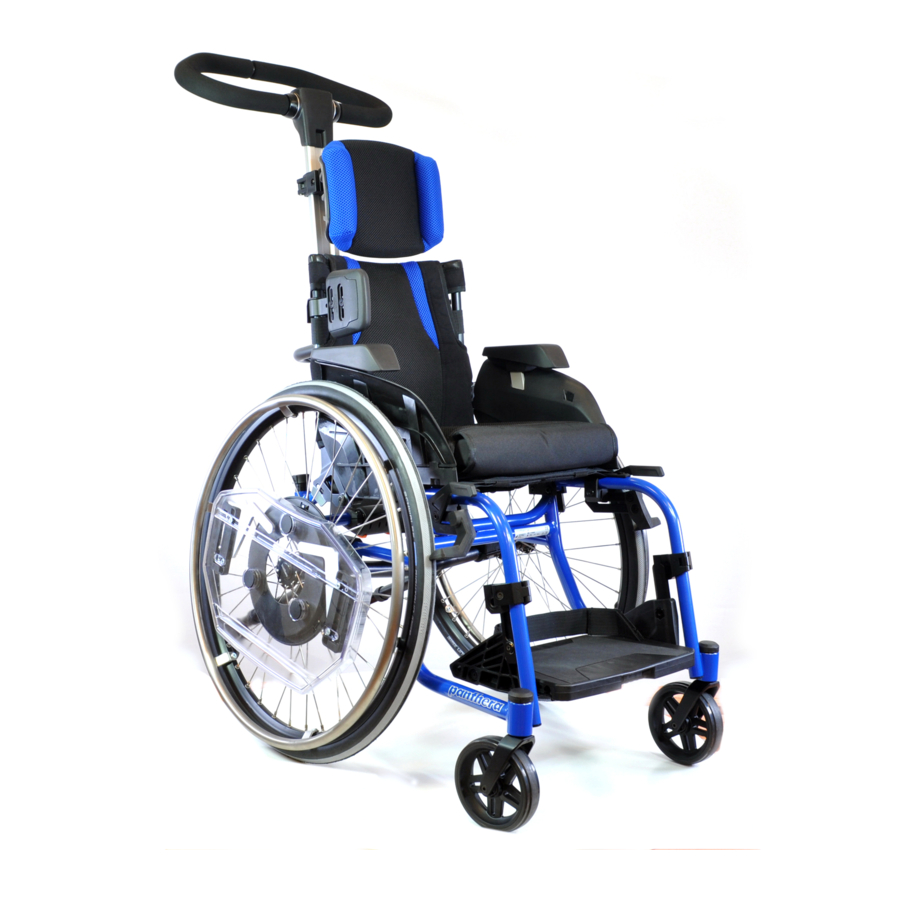

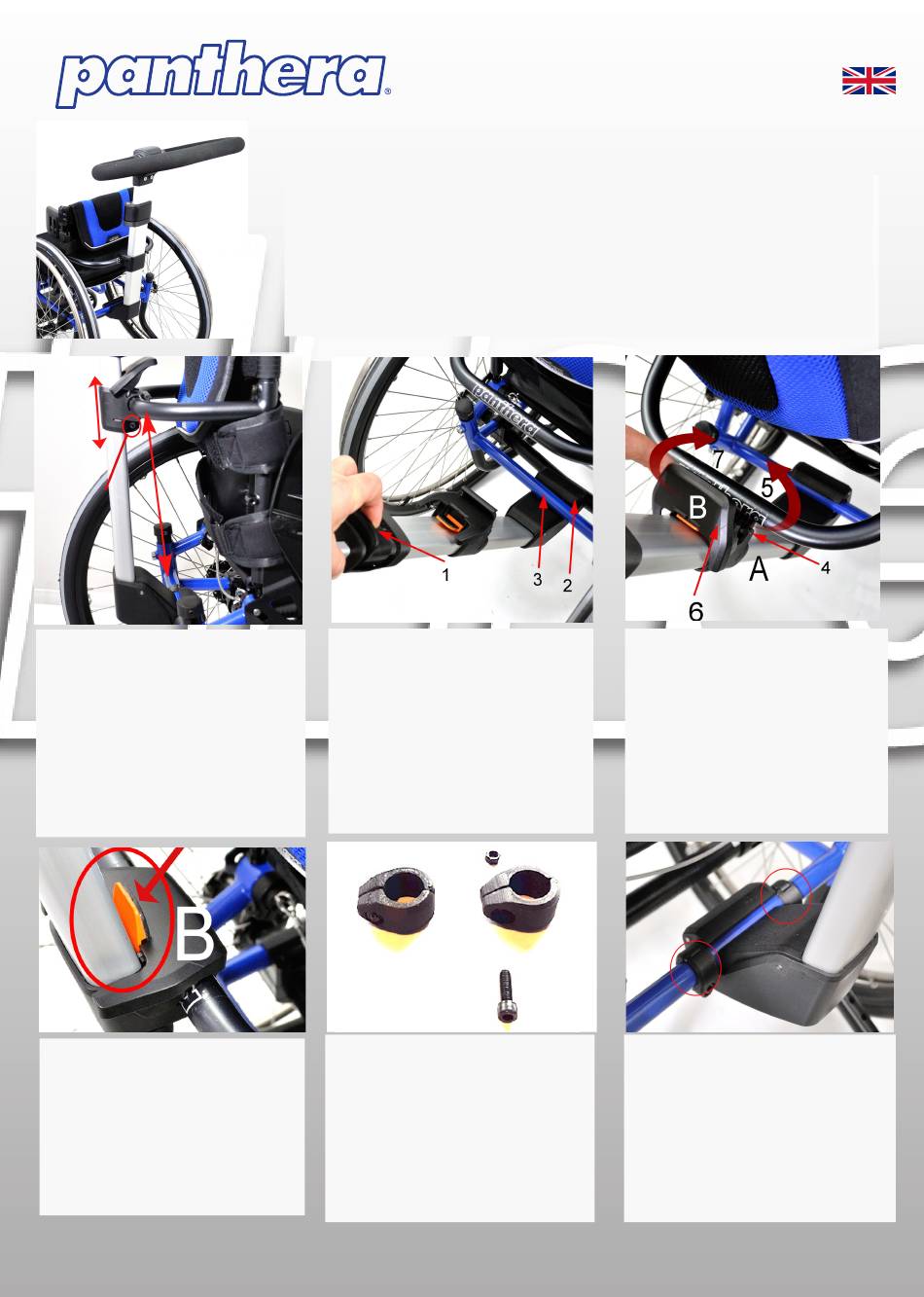

panthera BAMBINO 3 Assembly Instruction

1
1)
Höjdjustera övre klämman.
Om tex ryggvinkeln ändras så ändras avstån-
det mellan den nedre och övre klämman. För
att justera detta på körbågen kan man ändra
läget för den övre klämman enligt följande:
1. Lossa skruven markerad på bilden med
en stjärnkruvmejsel tills du kan skjuta övre
klämma upp eller ner.
2. Höjdjustera övre klämma så att den passar
in på ryggröret.
3. Dra åt skruven igen med moment 1 Nm.
4
4)
Montering av körbågen. Bild 2, 3,
Var noga med att den oranga spärren låser
ordentligt över klämma B.
Det ska höras ett klick
Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se
KÖRBÅGE BAMBINO 3
Monteringsanvisning för:
Körbåge Bambino 3
Art.nr. 4233000
Verktyg som behövs:
Insexnyckel 4 mm
2
2)
Montering av körbågen.
1. Snäpp fast nedre klämman (2) på bakre
chassiröret (3)
5
5)
Stabilisera den nedre körbågsklämman
4.
Bild 5 och 6.
För att stabilisera den nedreklämman mot
rörelse i sidled så monteras dessa två rörkläm-
mor på vardera sida om fästet på ramröret.
MONTERINGSANVISNING
Bild 2, 3, 4
Sid 1
3
3)
Montering av körbågen forts.
2. Öppna upp klämma A och B och placera A
under och runt ryggbågen (5).
3. För fram klämma B (6) över ryggbågen
och haka fast framkanten av klämma B över
framkanten på klämma A.
4. Tryck ner klämma B i bakkant så att det
låser runt ryggbågen med ett klick
6
6)
Stabilisera den nedre körbågsklämman
forts. Bild 5 och 6
1. Montera körbågen
2. Skruva fast de två rörklämmorna runt ram-
röret på var sida om körbågens nedre klämma.
Använd insexnyckel 4 mm.
Art.nr. 8822137
Rev.2021-02
Link to english
Side 3
Bild 2, 3, 4.
