Montering av bålstöd
1)
Lossa ryggmattan och vik undan den.
4)
Lägg stolen på sidan med ryggen uppfälld, för
in "Låskloss bålstöd" (Fig. 1 pos 6) i respektive rör
och skruva dit den med skruv och distans (Fig. 1
pos 7, 8) med insexnyckel 4 mm. Låsklossen an-
vändas även för att justera höjden på bålstödet.
Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se

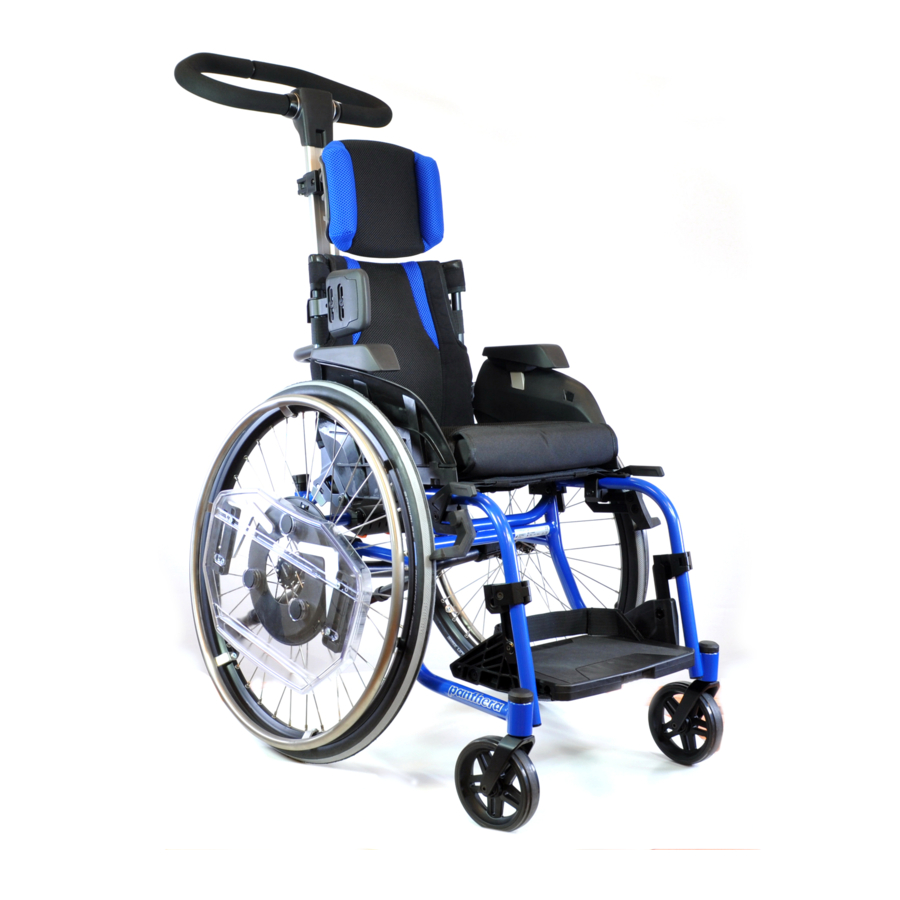

MONTERINGSANVISNING
BÅLSTÖD BAMBINO 3
Monteringsanvisning för:
Bålstöd Bambino 3
art.nr. 4236000 bålstöd kpl
Verktyg som behövs:
Insexnyckel 3 mm
Insexnyckel 4 mm
Torx T20
Tunn platt skruvmejsel
2)
Ta bort klädselöverdelen som sitter med 2 st
Torx T20 per sida.

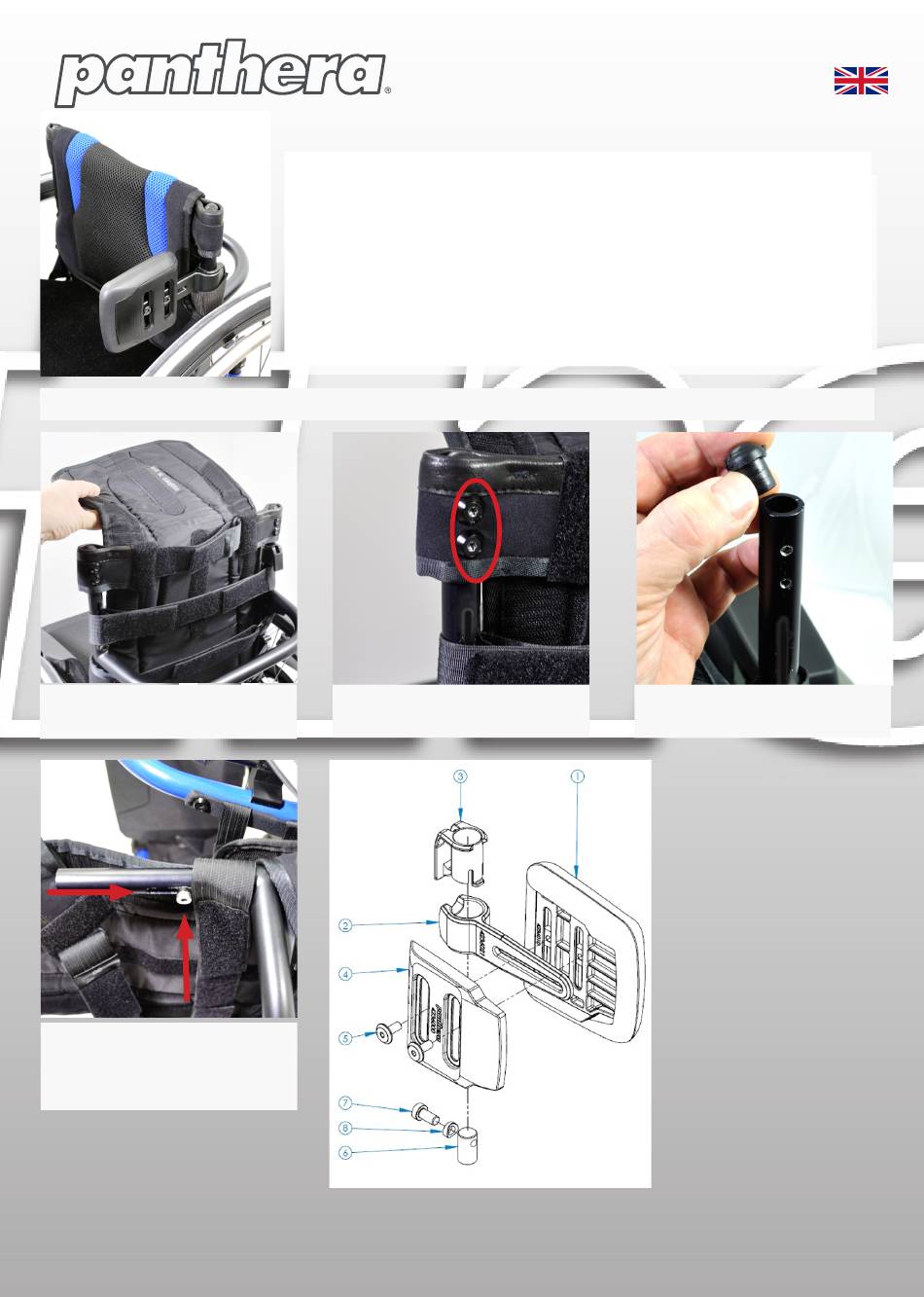

Fig. 1
Sid 1
3)
Ta bort plast ändpropparna på toppen av
ryggrören. Görs enklast med en tunn skruvmej-
sel.
art.nr. 8822127
Rev.2021-01
Link to english
Side 3

Advertisement

loading
Need help?

Need help?

Do you have a question about the BAMBINO 3 and is the answer not in the manual?

Questions and answers

Summary of Contents for panthera BAMBINO 3

  • Page 1 (Fig. 1 pos 7, 8) med insexnyckel 4 mm. Låsklossen an- vändas även för att justera höjden på bålstödet. Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se Sid 1...
  • Page 2 Drag ut snäppet pen och skruva fast klädselöverdelen och vik stopp mot bultskallen. att piggen går fri från skruvskallen. Släpp ner pig- tillbaka ryggmattan. gen i skruvskallen. Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se Sid 2...
  • Page 3 (Fig 1 pos 7,8) with allan key 4 mm. The ratchet is also used to adjust the height of the lateral support. Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se Sid 3...
  • Page 4 Release the spike screw on the upper part of the upholstery, fold back the into the head of the screw. upholstery fabric. Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Sweden, +46-8-761 50 40, www.panthera.se Sid 4...
