Pulsar AWO 229 Assembly Instructions

1. Przeznaczenie:
Obudowy AWO 229 spełniają normę PN-EN50131 Stopnia3. Zaprojektowane zostały jako elementy systemów
SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):

płyty centrali alarmowej i opcjonalnie dodatkowych modułów
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji)
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
1. Destination:
The AWO 229 metal casings compliant with EN50131 GRADE3 are designed as components (supplying) in
intruders alarms, access control systems, security systems etc. There are intended for installation:
 control panel optional with supplementary modules
2. Installation:
The metal casing (+PCB) must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) the 230 V systems and low-voltage installations.
The casing (+PCB) should be installed indoors, where the air humidity is normal (RH=90% max. without
condensation) and temperature in the range of -10°C to +40°C.
3. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER- max
Obudowa: IP
Temperatura pracy
Wilgotność względna RH – max.
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne czołówki
Wykonanie
Zastosowanie
Waga netto
Waga brutto

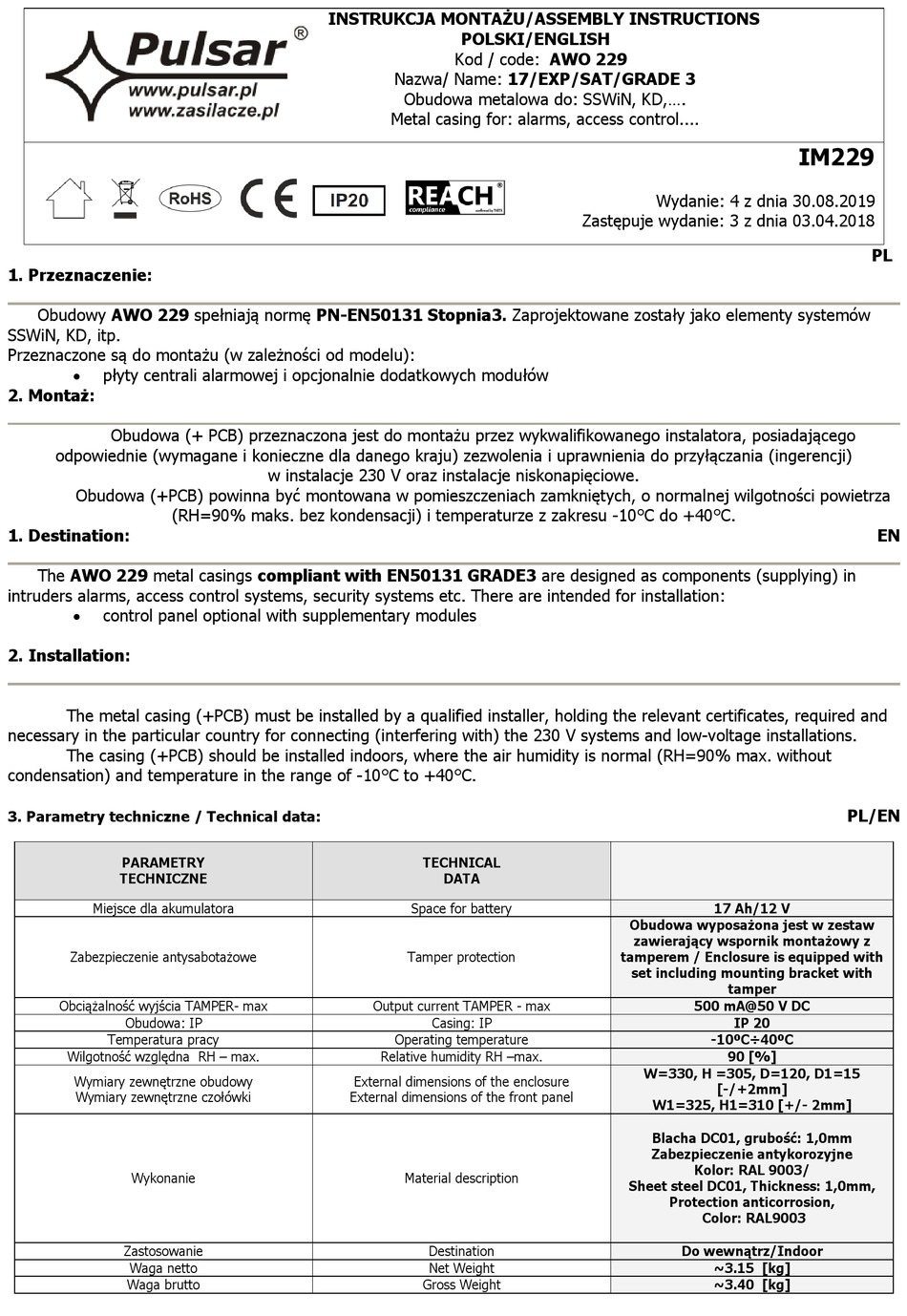

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Nazwa/ Name: 17/EXP/SAT/GRADE 3
Obudowa metalowa do: SSWiN, KD,....
Metal casing for: alarms, access control....
w instalacje 230 V oraz instalacje niskonapięciowe.
TECHNICAL
Space for battery
Tamper protection
Output current TAMPER - max
Casing: IP
Operating temperature
Relative humidity RH –max.
External dimensions of the enclosure
External dimensions of the front panel
Material description
Destination
Net Weight
Gross Weight
POLSKI/ENGLISH
Kod / code: AWO 229
Zastępuje wydanie: 3 z dnia 03.04.2018
DATA
Wydanie: 4 z dnia 30.08.2019
17 Ah/12 V
Obudowa wyposażona jest w zestaw
zawierający wspornik montażowy z
tamperem / Enclosure is equipped with
set including mounting bracket with
tamper
500 mA@50 V DC
IP 20
-10ºC÷40ºC
90 [%]
W=330, H =305, D=120, D1=15
[-/+2mm]
W1=325, H1=310 [+/- 2mm]
Blacha DC01, grubość: 1,0mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003/
Sheet steel DC01, Thickness: 1,0mm,
Protection anticorrosion,
Color: RAL9003
Do wewnątrz/Indoor
~3.15 [kg]
~3.40 [kg]
IM229
PL
EN
PL/EN
