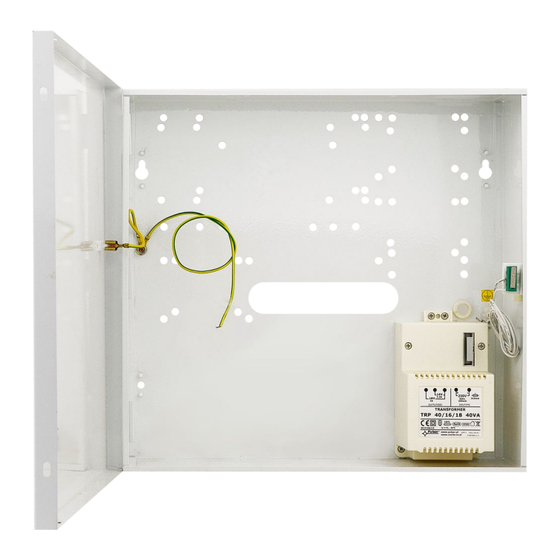

Pulsar 17/TRP40/SATEL Assembly Instructions

Obudowy central SATEL - natynkowe
KOD:
NAZWA:
PRZEZNACZENIE
SATEL
CENTRALE:
:
z 7Ah
1) CA4V1, 5, 6, 10, VERSA 5, 10, 15, INTEGRA 24, 32 + 3 x CA10E ( CA64E, SM, MST1)
2) CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E ( CA64E, SM, MST1) + GSMLT1
3) CA4V1,5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E ( CA64E, SM, MST1) + CA64 ( EPS, ADR, O-R,
O-ROC, O-OC, VGM- 16, SR, ACC- KP-PS)
MODUŁY:
1) CA64 ( PP, EPS, ADR, O- R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC, VGM- 16, SR, PTSA, ACC-KP-
PS) + 3 x CA10E ( CA64E, SM, MST1)
z 17 Ah:
1) CA4V1, 5,6, 10, VERSA 5,10,15, INTEGRA 24, 32 + 2 x CA10E ( CA64E, SM, MST1)
2) CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + GSMLT1
3) CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 (EPS, ADR, O- R, O-ROC, O-OC, VGM-16,
ACC- KP- PS)
MODUŁY:
1) CA64 ( PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC, VGM-16, SR, PTSA, ACC- KP-
PS) + 2x CA10E ( CA64E, SM, MST1)
DANE TECHNICZNE
Wymiary zewnętrzne obudowy:
Wymiary zewnętrzne czołówki:
Waga netto/brutto:
Miejsce na akumulator:
Transformator:
Zasilania:
Wyjście zasilania:
Warunki pracy:
Wykonanie:
Zastosowanie:
Zabezpieczenie antysabotażowe:
Zamykanie:
Uwagi:
Deklaracje, gwarancja:
Tel. +48-14-610-19-40, fax: +48-14- 610-19-50, www.pulsar.pl, www.zasilacze.pl, e-mail: biuro@pulsar.pl
AWO205
v.1.4/II
17/TRP40/SATEL
W=320, H=305, D+D
1
W =325, H =310 [+/-2 mm]
1 1
3,00kg / 3,20kg [+/-0,1kg]
17Ah/12V ołowiowo-kwasowy suchy (SLA)
TRP 40VA/16V/18V w obudowie PC/ABS w klasie UL94- V0, IP30
230V/AC (-15%/+10%), 50Hz, 200mA (max.)
U1=16V/AC lub U2=18V/AC (-5%, +15%), I1=2,2A lub I2=2,0A (max.)
II klasa środowiskowa, -10°C÷ 40°C
blacha DC01, grubość: 0,7mm, zabezpieczenie antykorozyjne, kolor: RAL 9003
do wewnątrz
1 x mikrowyłącznik: otwarcie obudowy, 0,5A@50V/DC max. NC- styki normalnie zwarte
skręcana: blacho-wkręt x 4
możliwość montażu zamka, posiada dystans od ściany (podłoża) - 8mm,
wyjście antenowe dla GSM-LT1
CE, 2 lata od daty produkcji
=90+8 [+/-2 mm]
Pulsar
®
SR,
