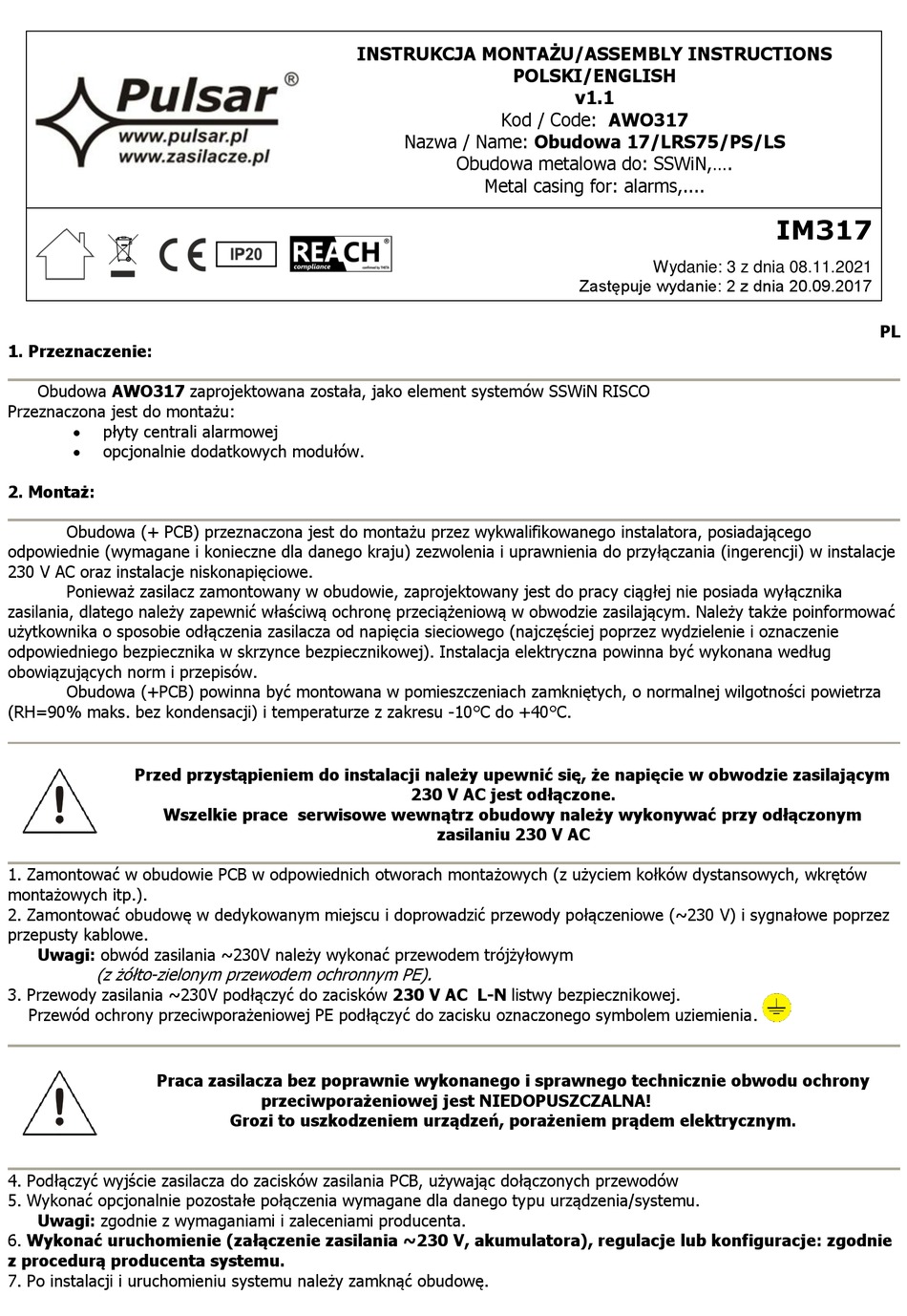

Pulsar AWO317 Assembly Instructions

1. Przeznaczenie:
Obudowa AWO317 zaprojektowana została, jako element systemów SSWiN RISCO
Przeznaczona jest do montażu:
 płyty centrali alarmowej
 opcjonalnie dodatkowych modułów.
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje
230 V AC oraz instalacje niskonapięciowe.
Ponieważ zasilacz zamontowany w obudowie, zaprojektowany jest do pracy ciągłej nie posiada wyłącznika
zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować
użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie
odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według
obowiązujących norm i przepisów.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywać przy odłączonym
1. Zamontować w obudowie PCB w odpowiednich otworach montażowych (z użyciem kołków dystansowych, wkrętów
montażowych itp.).
2. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe (~230 V) i sygnałowe poprzez
przepusty kablowe.
Uwagi: obwód zasilania ~230V należy wykonać przewodem trójżyłowym
(z żółto-zielonym przewodem ochronnym PE).
3. Przewody zasilania ~230V podłączyć do zacisków 230 V AC L-N listwy bezpiecznikowej.
Przewód ochrony przeciwporażeniowej PE podłączyć do zacisku oznaczonego symbolem uziemienia.
Praca zasilacza bez poprawnie wykonanego i sprawnego technicznie obwodu ochrony
4. Podłączyć wyjście zasilacza do zacisków zasilania PCB, używając dołączonych przewodów
5. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
6. Wykonać uruchomienie (załączenie zasilania ~230 V, akumulatora), regulacje lub konfiguracje: zgodnie
z procedurą producenta systemu.
7. Po instalacji i uruchomieniu systemu należy zamknąć obudowę.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
przeciwporażeniowej jest NIEDOPUSZCZALNA!
Grozi to uszkodzeniem urządzeń, porażeniem prądem elektrycznym.
POLSKI/ENGLISH
v1.1
Kod / Code: AWO317
Nazwa / Name: Obudowa 17/LRS75/PS/LS
Obudowa metalowa do: SSWiN,....
Metal casing for: alarms,....
230 V AC jest odłączone.
zasilaniu 230 V AC
Wydanie: 3 z dnia 08.11.2021
Zastępuje wydanie: 2 z dnia 20.09.2017
IM317
PL
