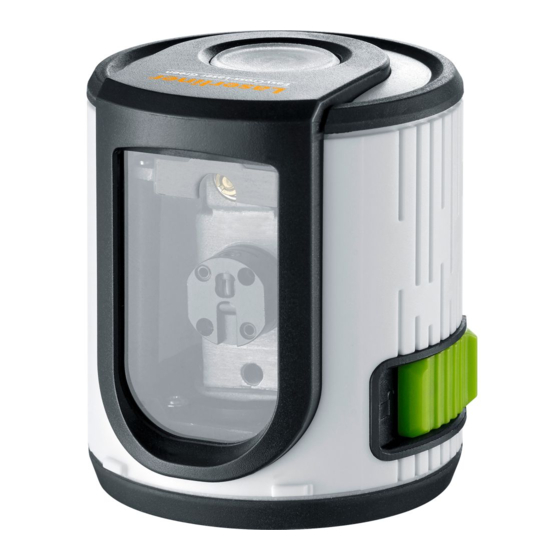

- Page 1 EasyCross-Laser Green 1HG 1VG Laser 515 nm...
-
Page 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Infor- mationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verwendung Automatischer Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. -
Page 3: Batterien Einlegen
EasyCross-Laser Green Sicherheitshinweise Umgang mit elektromagnetischer Strahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektro- magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. - Page 4 LED Nivellierung LED blinkt: Nivellierung aus LED ein: Nivellierung ein / AN/AUS-Taste Batteriefach (Rückseite) Schiebeschalter a AN b AUS / Transportsicherung / Neigungsmodus Laseraustrittsfenster 1/4”-Stativgewinde (Unterseite) Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben. Das Laserkreuz erscheint. Zum horizontalen und vertikalen Nivellieren muss die Trans- portsicherung gelöst sein.
- Page 5 EasyCross-Laser Green 1. Markieren Sie Punkt A1 auf der Wand. 2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz. Kalibrierung überprüfen 3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
- Page 6 EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=ACN...
-
Page 7: Function / Application
EasyCross-Laser Green Completely read through the operating instructions, the "Warranty and Additional Information" booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it. -
Page 8: Inserting Batteries
Safety instructions Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility regulations and limits in accordance with the EMC Directive 2014/30/EU. – Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people with pacemakers – may apply. - Page 9 EasyCross-Laser Green LED levelling LED flashing: levelling off LED on: levelling on / ON/OFF button Battery compartment (backside) Slide switch a ON b OFF / transport lock / slope mode Laser output windows 1/4“ tripod threads (bottom) Horizontal and vertical levelling Release the transport restraint, push the slide switch (3) to the left.
- Page 10 When A2 and A3 are more than 0.5 mm / m apart, an adjustment is necessary. Contact your authorised dealer or else the UMAREX-LASERLINER Service Department. Checking the vertical line Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that the bob can...
- Page 11 EasyCross-Laser Green Information on maintenance and care Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents. Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.
- Page 12 EasyCross-Laser Green SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
