- Page 1 PREMIUM LIGHT SERIES MARS ( H=245~260cm ) PREMIUM LIGHT SERIES KASTENWAGEN LUFTVORZELT / CAMPER VAN AIR AWNING MARS KASTENWAGEN H = 245~260 cm AUFBAUZEIT LUFTVORZELT 15 ~ 20min UV-BESTÄNDIG WASSERABWEISEND www.westfi eld-tqc.com...
-
Page 2: Table Of Contents
PREMIUM LIGHT SERIES WILLKOMMEN/ WELCOME Vielen Dank, dass Sie sich für ein Vorzelt der „Premium Light Series“ von „ Westfield Top Quality Concept “ entschieden haben. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch und beachten Sie unsere Pflege- und Sicherheitshinweise. -
Page 3: Allgemeine Empfehlungen Und Verwendung General Recommendations And Usage

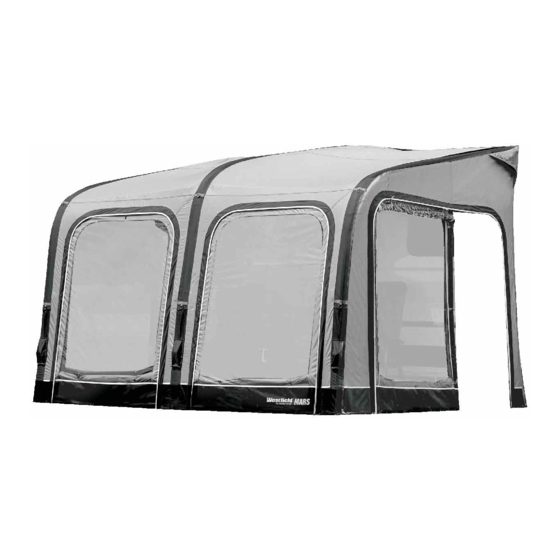

PREMIUM LIGHT SERIES ALLGEMEINE EMPFEHLUNGEN UND VERWENDUNG GENERAL RECOMMENDATIONS AND USAGE Wir empfehlen die Verwendung einer zusätzlichen Bodenplane oder einer zusätzlichen Abdeckung, um Schäden an Ihrem Vorzelt zu vermeiden, welche während der Montage an Ihrem Wohnwagen, Wohnmobil oder Fahrzeug entstehen können. - Page 4 PREMIUM LIGHT SERIES MARS H = 245-260 cm Kastenwagen/ Campervan Artikel-Nr. 12020501000000 340 cm H = 245~260 cm 250 cm 330 cm MARS...
- Page 5 PREMIUM LIGHT SERIES STÜCKLISTE/ PARTS LIST Tragetasche Pumpe mit Sicherheitsventil Ventilspanner Leitergummis Carry Bag Pump with Safety Pressure Valve Valve spanner Pegging Ladder x 36 Sturmleinen Elastikspanner ABS Heringe TPU Reparaturset Storm Strap Elastic Ring ABS Peg TPU Repair Patch 1.Clean repair area thoroughly...
-
Page 6: Vorbereiten/Preparation
PREMIUM LIGHT SERIES Vorbereitung/ Preparation Nutzen Sie immer eine Plane oder einen Zeltteppich als Unterlage. Um Beschädigungen und Verschmu tzungen beim Einfedeln zu vermeiden. Always use a groundsheet or a tent carpet as a base. To avoid damage and avoiding contamination during assembling. -
Page 7: Zelt Einziehen/Insert Awning
PREMIUM LIGHT SERIES Zelt einziehen/ Insert Awning Das Zelt ist mit zwei unterschiedlichen Kederstärken ausgestattet. So haben Sie immer den passenden Keder für Ihre Markise. Es empfiehlt sich, zu zweit, das Zelt in die einzuziehen. the awning has 2 different size tentrails. Therefore you always have the correct size for your mounted awning. We recommend to slide the awning in the rail with 2 persons. - Page 8 PREMIUM LIGHT SERIES Sichern Sie die Markise nun wie in Abbildung A gezeigt mit den beiden Abspannleinen an dem Zelt. Secure the awning now as shown in the drawing A with the 2 guide lines on the awning. Achten Sie darauf das Sie das Zelt nach dem Einziehen gleichmäßig...
-
Page 9: Aufpumpen/Pumping
PREMIUM LIGHT SERIES Aufpumpen/ Pumping 1. Verwenden Sie zum Aufpumpen nur die mitgelieferte Pumpe. Only use the original pump delivered together with your awning. 2. Pumpen Sie das Vorzelt vorsichtig mit etwa 50 % der Luftmen auf (ca.3-4 PSI) Please pump carafully with only about 50% pressure about 3 to 4 PSI. - Page 10 PREMIUM LIGHT SERIES Abgebildet ist der Anschluss der elektrischen Pumpe Durch unser AAS System können Sie Ihr gesamtes Zelt an nur einem Ventil aufpumpen. Our AAS system enables you to pump up your awning using only one valve point. MARS...
-
Page 11: Front- Und Seitenwände/Front- And Side Panels
PREMIUM LIGHT SERIES Seiten und Frontwände/ Side and Front Panels Bei Bedarf Seiten und Frontwände einziehen Zip side and front panels on if required Nach dem Aufpumpen setzten Sie bitte alle Seiten und Frontelemente in das Vorzelt ein. Achten Sie bitte darauf das Zelt nicht vorher abzuspannen. -
Page 12: Abspannung/ Pitching
PREMIUM LIGHT SERIES Abspannen/ Pitching Spannen Sie nun Ihr Vorzelt ab. Beginnen Sie im- Zur Zugentlastung setzen Sie bitte immer zwischen mer am Fahrzeug und gehen dann nach außen. Abspanngurte und Abspannring die mitgeliefer- Setzen Sie die im Lieferumfang enthaltene Heringe ten Elastikspanner. -
Page 13: Deflation
PREMIUM LIGHT SERIES UNDICHTE VENTILE UND DEREN REPARATUR LEAKING VALVES AND HOW TO FIX THEM Ermitteln Sie das undichte Ventil und lösen Sie es durch Drehen gegen den Uhrzeigersinn aus dem Gewinde. Hierbei entweicht ein Teil der Luft, bis das Ventil komplett gelöst und entfernt ist. Das verbleibende Ventil, welches sich noch im Schlauch befindet, riegelt nun sofort den Luftverlust ab. - Page 14 PREMIUM LIGHT SERIES Der Reißverschluss des Schlauchmantels ist gegen Öffnen gesichert. Öffnen Sie diesen nie, solange der Luftschlauch mit Luft gefüllt ist, um Beschädigungen zu vermeiden muss der Reißverschluss stets geschlossen bleiben. Versichern Sie sich, dass die Luftschläuche ordnungs- gemäß in den Mänteln verstaut sind und alle Reißverschlüsse geschlossen sind.
- Page 15 PREMIUM LIGHT SERIES PFLEGEANLEITUNG/ GENERAL CARE AND USAGE INSTRUCTIONS NÄHTE Die Hauptnähte Ihres Zeltes sind gegen Undichtigkeit mittels Nahtbandes verschweißt. Die restlichen Nähte oder Be- schädigungen an Nahtbändern bzw. undichte Nähte können mit Nahtdichter behandelt werden. Für Nahtdichter kontaktieren Sie bitte Ihren Fachhändler.
- Page 16 PREMIUM LIGHT SERIES MARS Westfi eld Outdoors GmbH Siemesdyk 60 47807 Krefeld Germany Die Zeichnungen in dieser Bedienungsanleitung dienen nur zu Anschauungszwecken. Das tatsächliche Produkt kann vom Aussehen von den Zeichnungen abweichen. Der Hersteller behält sich das Recht vor, Änderungen in den Spezifi kationen und den Funktionen vorzu- nehmen, ohne diese vorher anzukündigen.
