Extron electronics Universal Signal Processor USP 405 Specification Sheet

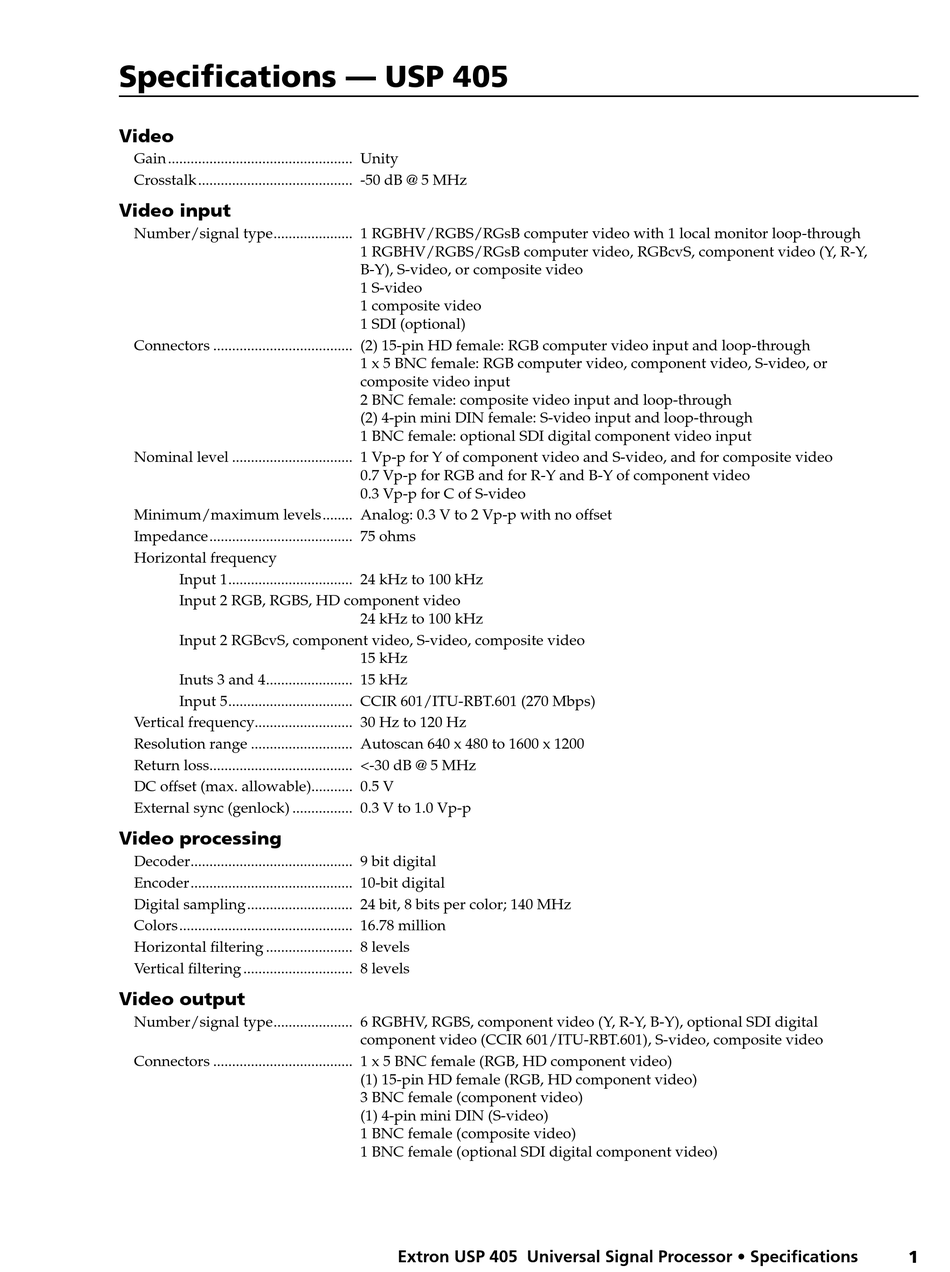

Specifications — USP 405

Video

Gain ������������������������������������������������� Unity
Crosstalk ����������������������������������������� -50 dB @ 5 MHz

Video input

Number/signal type ��������������������� 1 RGBHV/RGBS/RGsB computer video with 1 local monitor loop-through
Connectors ������������������������������������� (2) 15-pin HD female: RGB computer video input and loop-through
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� Analog: 0�3 V to 2 Vp-p with no offset
Impedance �������������������������������������� 75 ohms
Horizontal frequency
Input 1 ��������������������������������� 24 kHz to 100 kHz
Input 2 RGB, RGBS, HD component video
Input 2 RGBcvS, component video, S-video, composite video
Inuts 3 and 4 ����������������������� 15 kHz
Input 5 ��������������������������������� CCIR 601/ITU-RBT�601 (270 Mbps)
Vertical frequency �������������������������� 30 Hz to 120 Hz
Resolution range ��������������������������� Autoscan 640 x 480 to 1600 x 1200
Return loss �������������������������������������� <-30 dB @ 5 MHz
DC offset (max� allowable)����������� 0�5 V
External sync (genlock) ���������������� 0�3 V to 1�0 Vp-p

Video processing

Decoder ������������������������������������������� 9 bit digital
Encoder ������������������������������������������� 10-bit digital
Digital sampling ���������������������������� 24 bit, 8 bits per color; 140 MHz
Colors ���������������������������������������������� 16�78 million
Horizontal filtering ����������������������� 8 levels
Vertical filtering ����������������������������� 8 levels

Video output

Number/signal type ��������������������� 6 RGBHV, RGBS, component video (Y, R-Y, B-Y), optional SDI digital
Connectors ������������������������������������� 1 x 5 BNC female (RGB, HD component video)
1 RGBHV/RGBS/RGsB computer video, RGBcvS, component video (Y, R-Y,
B-Y), S-video, or composite video
1 S-video
1 composite video
1 SDI (optional)
1 x 5 BNC female: RGB computer video, component video, S-video, or
composite video input
2 BNC female: composite video input and loop-through
(2) 4-pin mini DIN female: S-video input and loop-through
1 BNC female: optional SDI digital component video input
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
24 kHz to 100 kHz
15 kHz
component video (CCIR 601/ITU-RBT�601), S-video, composite video
(1) 15-pin HD female (RGB, HD component video)
3 BNC female (component video)
(1) 4-pin mini DIN (S-video)
1 BNC female (composite video)
1 BNC female (optional SDI digital component video)
Extron USP 405 Universal Signal Processor • Specifications 1
