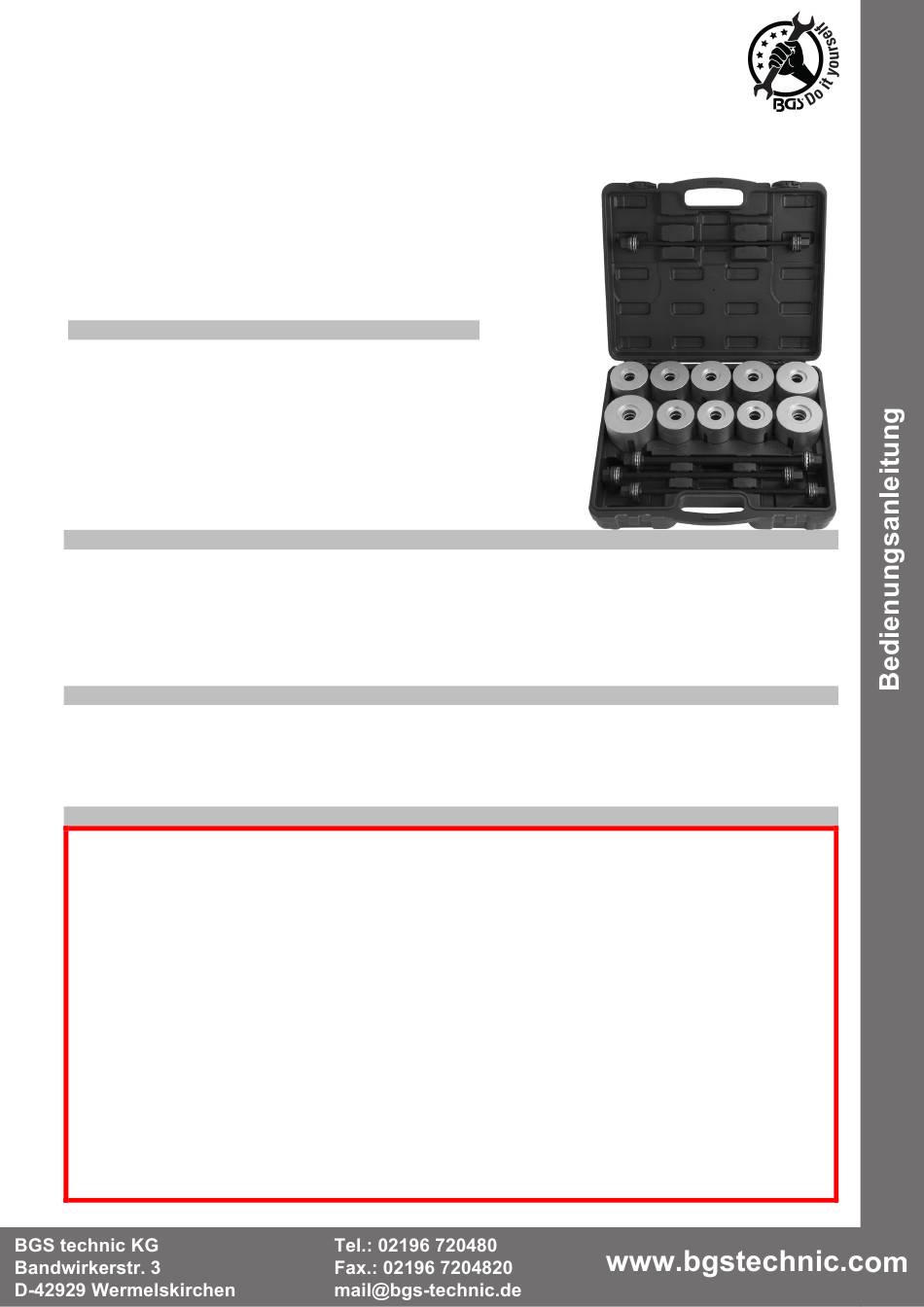

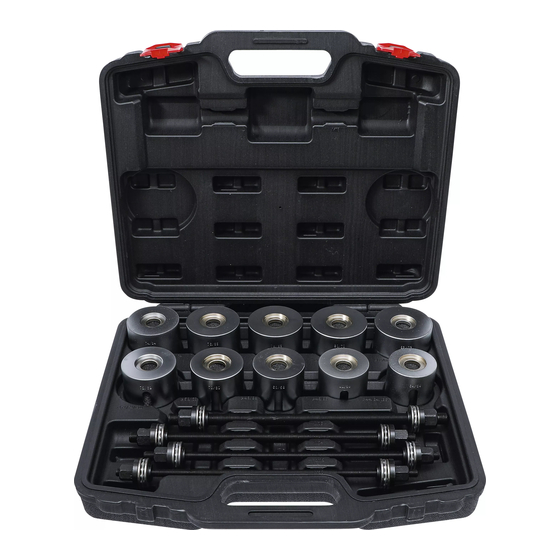

Zug- und Druckhülsen-Satz | mit 4 Spindeln | 24-tlg.
WERKZEUGE
20 Zug- / Druckhülsen mit Kontrollaussparung mit
Innendurchmesser x Außendurchmesser
34x44, 36x46, 38x48, 40x50, 42x52, 44x54, 46x56,
48x58, 50x60, 52x62, 54x64, 56x66, 58x68, 60x70,
62x72, 64x74, 66x76, 68x78, 70x80, 72x82 mm
4 Kugelgelagerte Spindeln M10, M12, M14 und M16
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Universal-Werkzeugsatz dient zur Demontage und Montage von Silent-Lagerbuchsen,
hydraulischer Lager, Lagerbuchsen, Kugellager, Wellendichtringe, Gummilager, uvm. Der Satz ist
Ideal für verschiedene Fahrzeuge wie PKW, SUV, Kleintransporter und ist verwendbar mit
Spindel und Hydraulik-Werkstattpresse.
SICHERHEITSHINWEISE
• Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.
• Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen
Hebepunkte.
• Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch
Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie
sicher, dass die Handbremse fest angezogen ist.
• Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.
• Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.
• Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das
Werkzeug als auch das Bauteil beschädigt werden kann.
• Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines Schlagschraubers
kann zum Bersten des Spindellagers oder anderer Bauteile führen und umherfliegende
Bauteilfragmente können Verletzungen verursachen.
• Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.
• Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.
• Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
6
e
s
s
a r t S
h
c
s
m
e
R
Tel. +49 (0) 2191 / 46438-0
r e
F
ax +49 (0) 2191 / 46438-40
s
u
k r e
v
e
7
9
8
2
4 -
D
e
Art. 67305
L
d . l h
a t s
w
s
@
o f n i
: l i
