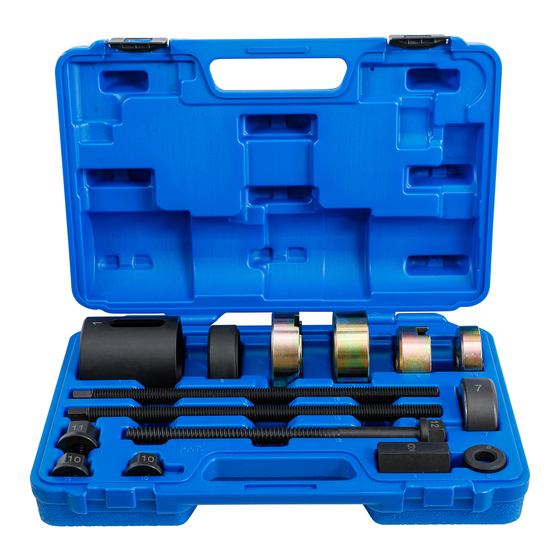

Vorderachs-Querlenkerbuchsen-Werkzeug-Satz | VW T5
KOMPONENTEN
1
Demontagekörper Ø 70 mm
2
Demontageplatte Ø 59.5 mm
3
Montageplatte Ø 69.5 mm
4
Montagekörper Ø 73 mm
5
Montagekörper Ø 57 mm
6
Montagekörper Ø 53 mm
7
Demontageplatte Ø 57 mm
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zur Demontage und Montage der hinteren und vorderen Gummibuchsen
im Vorderachs-Querlenker an VW T5 (2005-2011).
VERWENDUNG
VW OE 7H0 407 183
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Vordere Buchse
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
8
Lager Ø 30 mm
9
Adapter-Mutter M14x2.0
10 Mutter M14x2.0
11 Mutter M14x3.0
12 Gewindestange M14x3.0
13 Gewindestange M14x2.0
Hintere Buchse
VW OE 7H0 407 182
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 6282
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for BGS technic 6282
Summary of Contents for BGS technic 6282
- Page 1 Vorderachs-Querlenker an VW T5 (2005-2011). VERWENDUNG Vordere Buchse Hintere Buchse VW OE 7H0 407 183 VW OE 7H0 407 182 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Page 2 Um die korrekte Positionierung der Buchse zu erleichtern, verfügt der Montagekörper (4) über 2 Aussparungen, die an der Fläche der neuen Buchse ausgerichtet werden. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Page 3 Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
-
Page 4: Intended Use
APPLICATIONS Front bush Rear bush VW OE 7H0 407 183 VW OE 7H0 407 182 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... -
Page 5: Safety Informations
To facilitate correct positioning of the bush, the Installing body (4) has 2 recesses that align with the face of the new bush. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... - Page 6 Contact your local solid waste authority for recycling information. Dispose of this product at the end of its working life environmentally. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
-
Page 7: Utilisation Prévue
BGS 6282 Jeu d’outils de bras de suspension d’essieu avant | VW T5 COMPOSANTS Corps de démontage Ø 70 mm Roulement Ø 30 mm Plaque de démontage Ø 59.5 mm Écrou d'adaptateur M14x2.0 Plaque de montage Ø 69.5 mm 10 Écrou M14x2.0 Corps de montage Ø... -
Page 8: Consignes De Sécurité
REMARQUE Afin de faciliter le positionnement correct de la douille, le corps de montage (4) est doté de 2 évidements à aligner sur la surface de la nouvelle douille. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de... - Page 9 éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion des déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à la fin de sa vie utile. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr.
- Page 10 BGS 6282 Juego de herramienta para casquillos Wishbone delanteros | VW T5 COMPONENTES Cuerpo de desmontaje Ø 70 mm cojinete Ø 30 mm Placa de desmontaje Ø 59.5 mm Tuerca de adaptación M14x2.0 Placa de montaje Ø 69.5 mm 10 Tuerca M14x2.0 Cuerpo de montaje Ø...
-
Page 11: Indicaciones De Seguridad
INDICACIONES DE SEGURIDAD ● No utilice esta herramienta para trabajos para los que no está prevista. ● Compruebe regularmente el estado de la herramienta y sustituya las piezas deterioradas. ● A la hora de levantar el vehículo utilice los puntos de elevación indicados por el fabricante del vehículo. - Page 12 MONTAR EL CASQUILLO DELANTERO 1. Instale la placa de montaje (3) junto con el casquillo como se muestra en la foto de arriba, y luego instale la placa de extracción (7). 2. Deslice la varilla roscada (12) a través del extremo del casquillo. 3.
