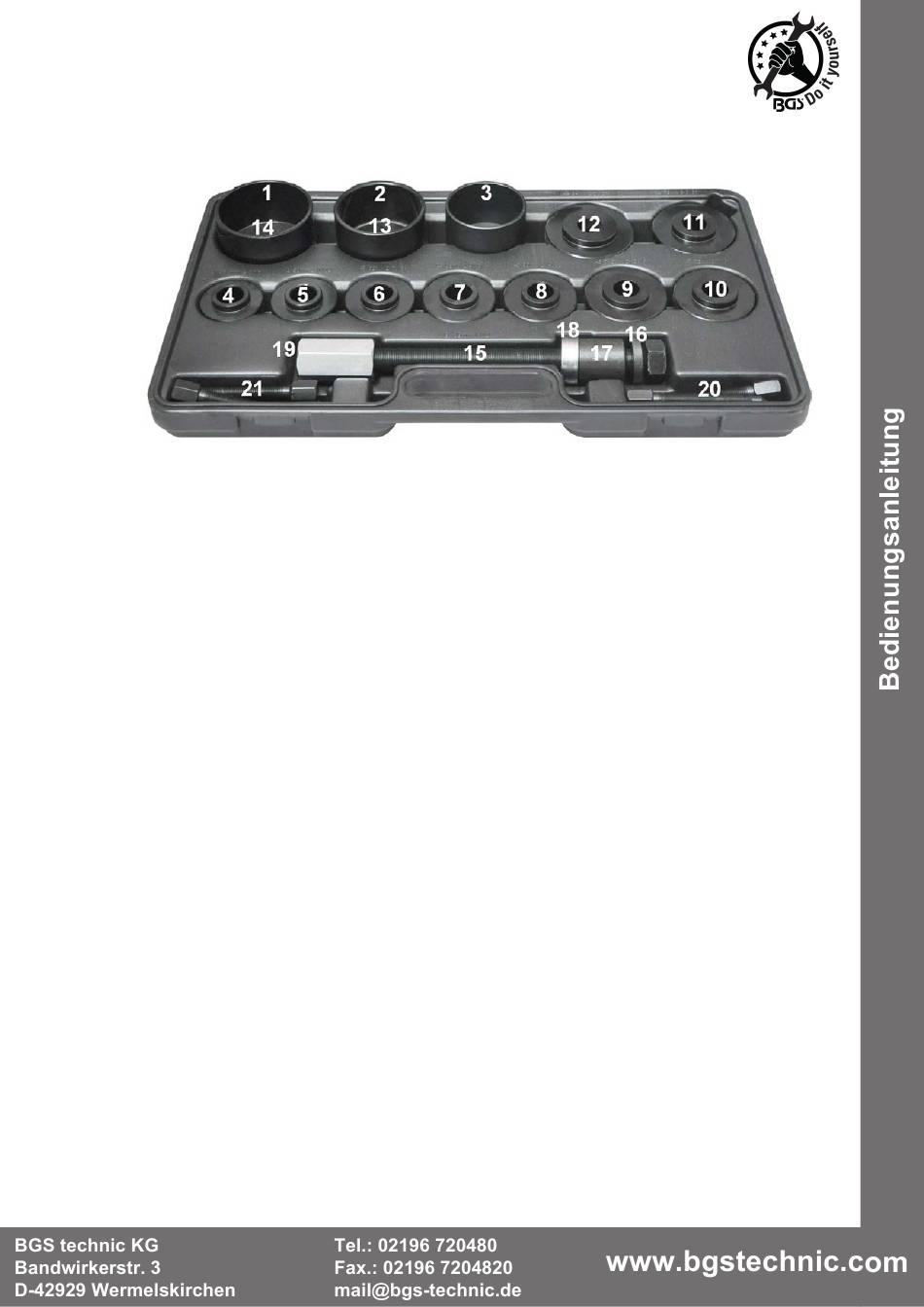

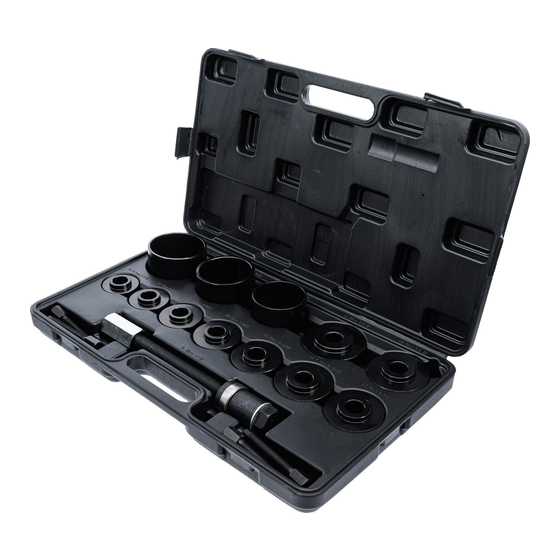

Universal- Radlagerwerkzeugsatz
VERWENDUNGSZWECK
Das Universal-Werkzeug wurde konstruiert für die Demontage und Montage von Radlagern und ist
passend für verschiedene Fahrzeuge.
WERKZEUGE
1
Druckhülse, Ø innen 82,9 mm, Ø außen 91 mm, 54 mm lang
2
Druckhülse, Ø innen 75,5 mm, Ø außen 86 mm, 50 mm lang
3
Druckhülse, Ø innen 69,9 mm, Ø außen 76 mm, 47 mm lang
4
Druckscheibe Ø 55,5 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund
5
Druckscheibe Ø 59 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund
6
Druckscheibe Ø 62 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund
7
Druckscheibe Ø 65 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund
8
Druckscheibe Ø 66 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund
9
Druckscheibe Ø 71,5 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund
10 Druckscheibe Ø 73 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund
11 Druckscheibe Ø 78 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund
12 Druckscheibe Ø 84 mm mit 6 mm x Ø 52 mm Bund, Stärke 17,5 mm inkl. Bund
13 Druckscheibe Ø 86 mm mit Bund für Druckhülse Nr.2, Stärke 12 mm inkl. Bund
14 Druckscheibe Ø 91 mm mit Bund für Druckhülse Nr.1, Stärke 12 mm inkl. Bund
15 Spindel, Ø 22 x 265 mm, Schlüsselweite 32 mm
16 U-Scheibe
17 Buchse Ø 40 mm x 36 mm
18 Lager
19 Spindelmutter, Schlüsselweite 32 mm
20 3x Abdrückschrauben M12 x 1,5
21 3x Abdrückschrauben M14 x 1,5
