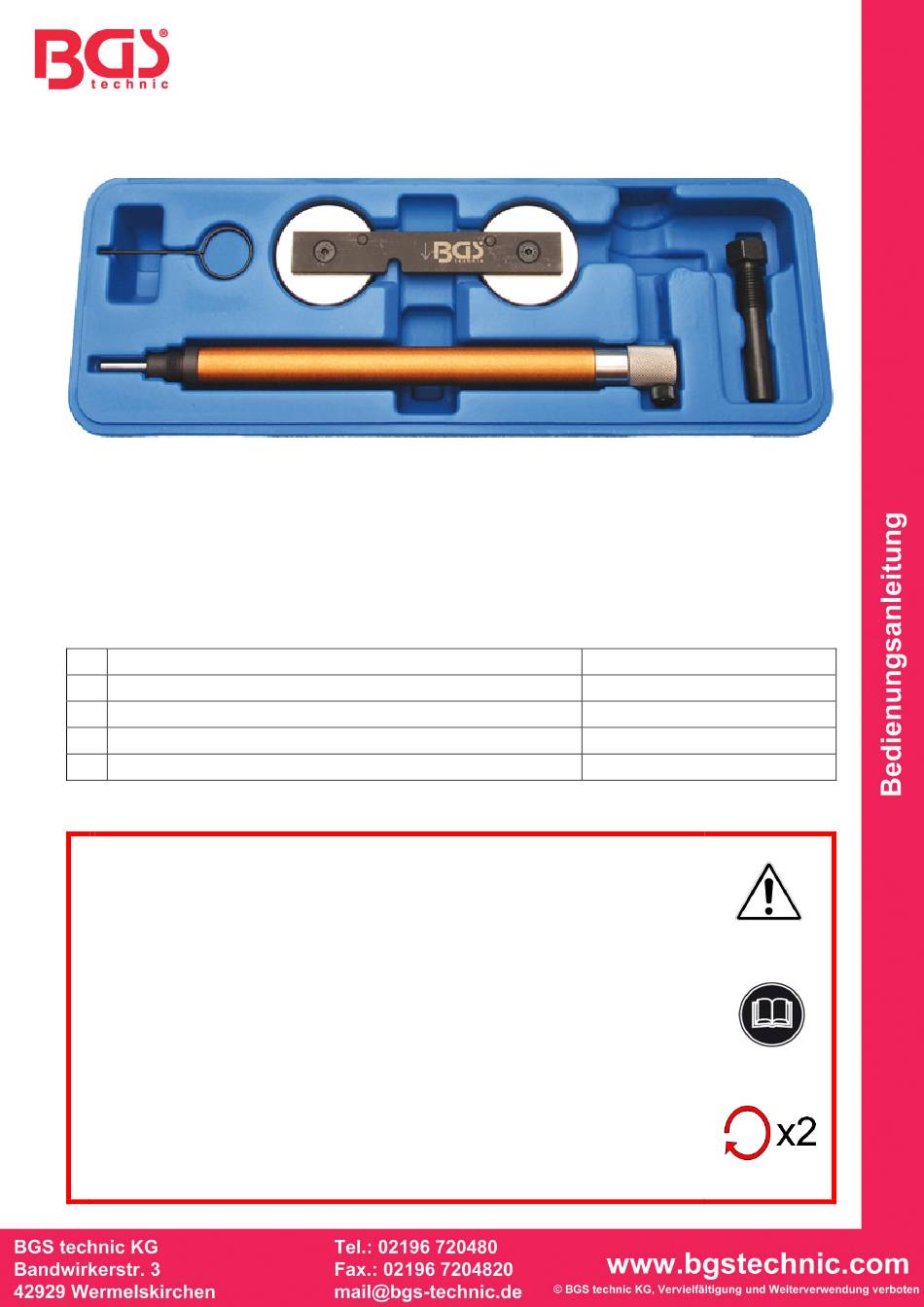

Motor-Einstellsatz für VAG 1,4 / 1,6 FSI / TSI
4
2
ALLGEMEINE INFORMATIONEN
Dieser Werkzeugsatz beinhaltet wichtige Werkzeuge zum Überprüfen und Einstellen der Motor-
Steuerzeiten und ist passend für VAG 1,4 und 1,6 L FSI und TSI Motoren mit Steuerkette.
Motorkennbuchstaben AXU, BAG, BKG, BLF, BLN, BLP, BLG, BLY
WERKZEUGE
Nr.

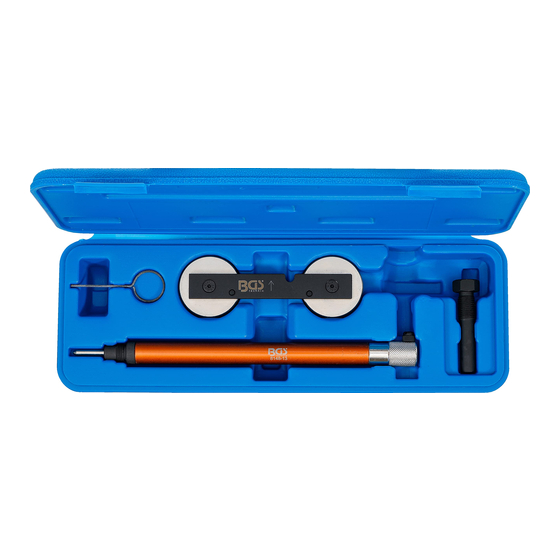

Nockenwellen-Arretierung
1
Messuhrhalter (Passende Messuhr BGS 1938-1)
2
Kurbelwellen-Fixierdorn
3
Kettenspanner- Fixierstift
4
SICHERHEITSHINWEISE
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge
•
und andere Gegenstände können von drehenden Teilen erfasst werden
und zu schweren Verletzungen führen.
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein
•
versehentliches Starten des Motors.
Diese Anleitung dient als Kurzinformation, ersetzt keinesfalls ein
•
Werkstatthandbuch. Verwenden Sie immer fahrzeugspezifische
Serviceliteratur, dieser entnehmen Sie bitte technische Angaben wie
Drehmomentwerte, Hinweise zur Demontage / Montage usw.
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2
•
Umdrehungen von Hand drehen und die Steuerzeiten erneut überprüfen.
1
Bezeichnung
Art. 62625
3
zu verwenden wie OEM
T10171
T10170
T10340
T40011
