Toto CS300D Series Installation Manual

1. Lắp ống nối sàn.
Install the socket.
Ø8x60
Chú ý: Để đảm bảo kín khít lớp si-li-côn phải dày khoảng 13 mm.
Note: Be ensure that tight, thickness of silicone class is about 13 mm.
4. Lắp dây cấp nước vào van cấp.
Connect the flexible hose with the fill valve.
Chú ý: Không siết đai ốc quá chặt. Nếu không có thể làm xoay van
cấp.
Note: Do not over tighten the nut. Otherwise the fill valve may be
rotated.

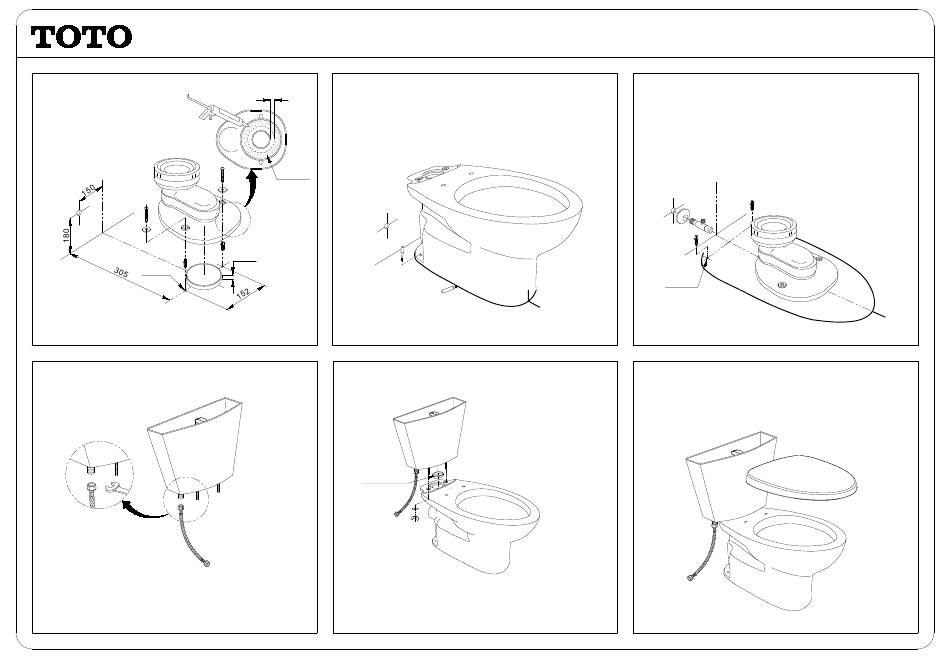

HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
2. Đặt bàn cầu vào vị trí lắp đặt, lấy dấu lỗ cố định và chân.
15
Place the toilet into installation position then mark fixed holes and
toilet leg.
Si-li-côn
Silicone
5~7
Lấy dấu/ Mark
5. Lắp két nước vào thân cầu.
Install the tank with the toilet body.
Gioăng cao su
Rubber gasket
Chú ý: Phải đặt gioăng cao su vào đúng tâm lỗ thải. Nếu không có
thể rò nước khi lắp đặt.
Note: Have to place the rubber gasket right into center of outlet hole.
Otherwise may be water leakage.
CS300D***/CST300D***
3. Khoan lỗ cố định bàn cầu và lắp van dừng.
Drill the holes fixed the toilet then installation the stop valve.
Chú ý:
- Làm sạch đường ống cấp nước trước khi lắp van dừng.
- C300Y1, C300E, C300E1 không bán kèm van dừng.
Note:
- Clean the water supply hose before installing the stop valve.
- C300Y1, C300E, C300E1 don't have stop valve.
Ø8x60
6. Lắp bệ ngồi và nắp đậy.
Install the seat & cover.
Chi tiết xem hướng dẫn lắp đặt đi kèm bệ ngồi và nắp đậy.
Refer installation manual attached to seat & cover.
