Toto CS320P Series Installation Manual

1. Lắp đặt ống nối tường TX215C hoặc VM3D010Z.
Install the rough in TX215C or VM3D010Z.
VM3D010Z
25
TX215C
4. Lắp dây cấp nước vào van cấp.
Connect the flexible hose with the fill valve.
Chú ý:
- Hình ảnh két nước chỉ mang tính minh họa.
- Không siết đai ốc quá chặt. Nếu không có
thể làm xoay van cấp.
Notes:
- The tank's drawing is only illustrative.
- Do not over tighten the nut. Otherwise the fill valve may be rotated.

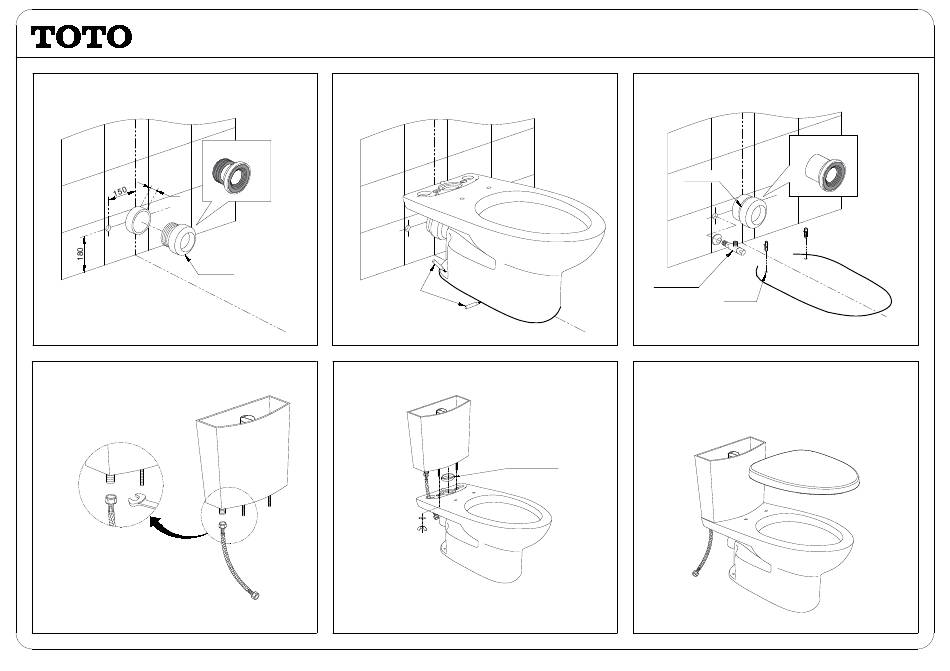

HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
2. Đặt bàn cầu vào vị trí lắp đặt, lấy dấu lỗ cố định và chân.
Place the toilet into installation position then mark fixed holes and
toilet leg.
Lấy dấu/ Mark
5. Lắp két nước vào thân cầu.
Install the tank with the toilet body.
Chú ý: Phải đặt gioăng cao su vào đúng tâm lỗ thải. Nếu không có
thể rò nước khi lắp đặt.
Note: Have to place the rubber gasket right into center of outlet
hole. Otherwise may be water leakage.
3. Khoan lỗ cố định bàn cầu và lắp van dừng.
Drill the holes fixed the toilet then installation the stop valve.
TX215C
Van dừng
Stop valve
Chú ý: Làm sạch đường ống cấp nước trước khi lắp van dừng.
Note: Clean the water supply hose before installing the stop valve.
6. Lắp bệ ngồi và nắp đậy.
Install the seat & cover.
Chi tiết xem hướng dẫn lắp đặt đi kèm bệ ngồi và nắp đậy.
Refer installation manual attached to seat & cover.
Gioăng cao su
Rubber gasket
CS320P***/CST320DP***
CST325DP***
VM3D010Z
Ø8x60
0IM051902R/09
