Toto CS320D Series Installation Manual

HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
Lưu ý trước khi lắp đặt
Vui lòng đọc kỹ tài liệu này trước khi tiến hành lắp đặt sản phẩm.
Lắp đặt theo đúng bản hướng dẫn lắp đặt này để đảm bảo an toàn
và có thể sử dụng đầy đủ các tính năng của sản phẩm.
Quét mã QR để xem phương pháp lắp đặt sản phẩm.
Hoặc truy cập theo đường link dưới đây:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong
Please read this document carefully before proceeding to install the
product.
Install in accordance with this installation manual for safety and full
use of product features.
Scan the QR code to see the product installation method.
Or follow the link below:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong

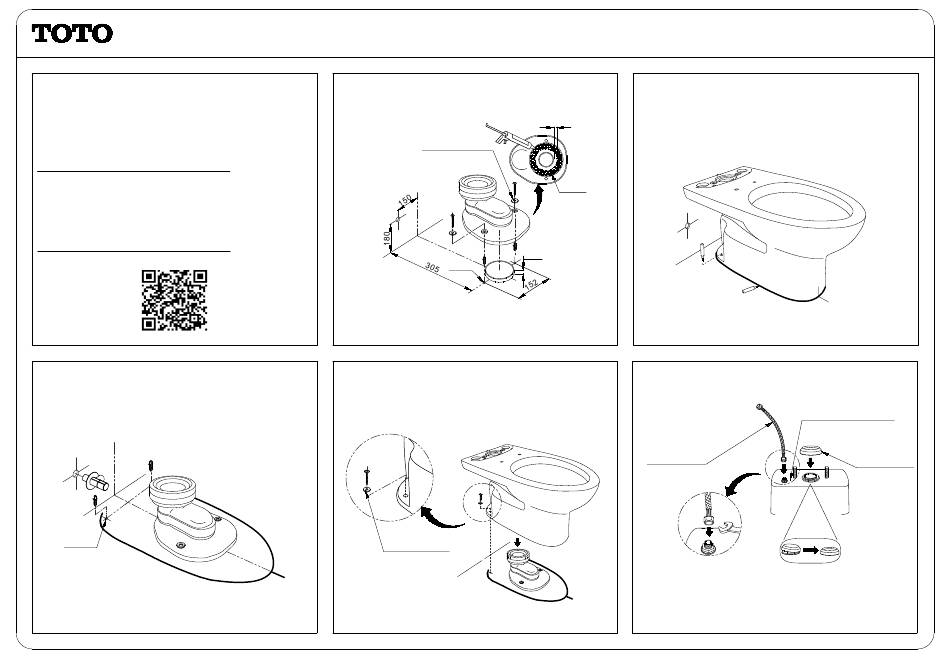

3. Khoan lỗ cố định bàn cầu và lắp van dừng./ Drill the holes fixed
the toilet and install the stop valve
Chú ý/ Note: C300Y1, C300E, C300E1 không bán kèm van dừng./
C300Y1, C300E, C300E1 don't have stop valve.
Ø8x45
Tùy theo mẫu mã mà sản phẩm thực tế có thể khác so với hình ảnh trong hướng dẫn/ Depending on the model, the actual product may differ from the image in the manual
1. Lắp ống nối sàn.
Install the socket.
Long đen kim loại.
Metal washers
Ø8x45
*Chú ý: Để đảm bảo kín khít lớp silicone phải dày khoảng 13 mm.
*Note: Be ensure that tight, thickness of silicone class is about 13 mm.
4. Lắp đặt bàn cầu xuống sàn.
Install the toilet onto the floor.
Long đen nhựa.
Plastic washers
CS320D***/CST320D***
CS325D***/CST325D***
2. Đặt bàn cầu vào vị trí lắp đặt, lấy dấu lỗ cố định và chân.
Place the toilet into installation position then mark fixed holes
and toilet leg.
15
Si-li-côn
Silicone
5~7
Lấy dấu/ Mark
5. Lắp dây cấp nước vào van cấp và lắp gioăng cao su.
Connect the flexible hose with the fill valve and install the rubber
gasket
Dây cấp
Flexible hose
*Chú ý: Không siết đai ốc quá chặt. Nếu không có thể làm xoay van
cấp.
*Note: Do not over tighten the nut. Otherwise the fill valve may be
rotated.
CS300D***/CST300D***
CS302D***/CS326D***
Mặt đáy két nước
The bottom of the tank
Gioăng cao su
Rubber gasket
0IM046102N/13
