3 - CONTROLOS PRELIMINARES
Antes de proceder à instalação propriamente dita, aconselhamos a
efectuar as seguintes verificações e operações:
a estrutura do portão deve ser sólida e apropriada;
durante o seu movimento, o portão não deve apresentar oscilações
laterais excessivas;
o sistema de rodas/carril inferior e rolos/guia superior deve funcionar
sem atritos excessivos;
4 - INSTALAÇÃO DO PRODUTO
4.1 - Funcionamento manual
Introduza a chave e rode-a 90° para a direita.
N.B. Não acionar o motorredutor se não tiver sido travado de novo. O travamento com motor em movimento pode danificar os componentes
internos.
4.2 - Instalação
Respeitando as dimensões globais, fixe a chapa de base no chão
utilizando 4 buchas de expansão robustas (fig.3) ou mergulhe-a no
N.B. É necessário conhecer as dimensões da cremalheira para poder calcular com precisão o posicionamento da contraplaca.
46
para evitar o descarrilamento do portão, é preciso instalar os
batentes de paragem do portão de correr, quer para a abertura,
quer para o fecho, e um segundo rolo/guia respeitando plenamente
as normas em vigor;
nos portões pré-existentes, elimine a fechadura manual, se presente;
ponha na base do portão as condutas para conter os cabos de
alimentação (Ø25-50mm) e de ligação externa (fotocélula, luz
intermitente, selector com chave etc.).
Puxe a pega para si até ela ficar perpendicular ao motorredutor.

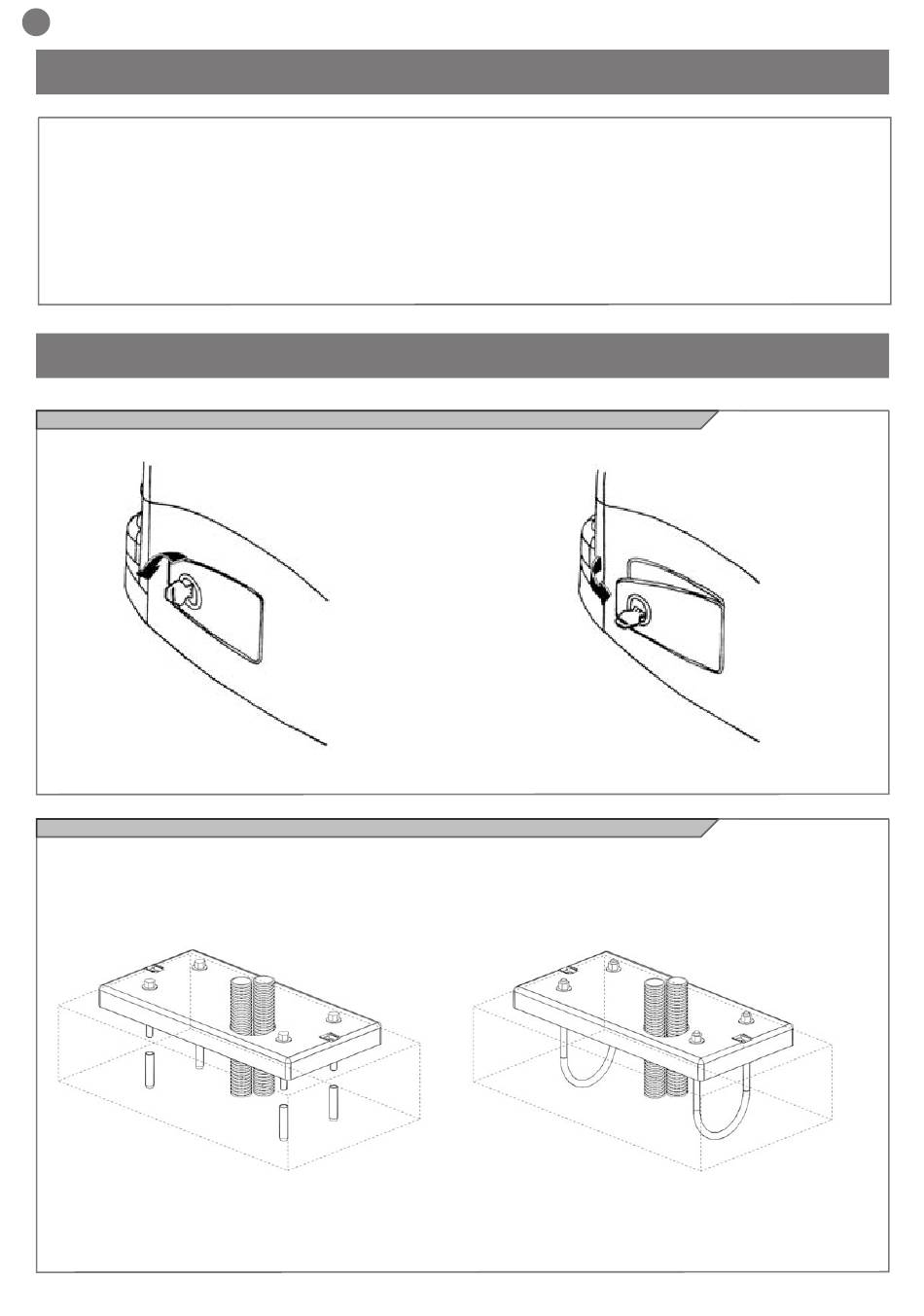

Fig. 2
betão (fig.4). Preveja a colocação de uma ou duas bainhas para a
passagem dos cabos eléctricos.
Fig. 3 Fig. 4
