Summary of Contents for Work Pro WGC2

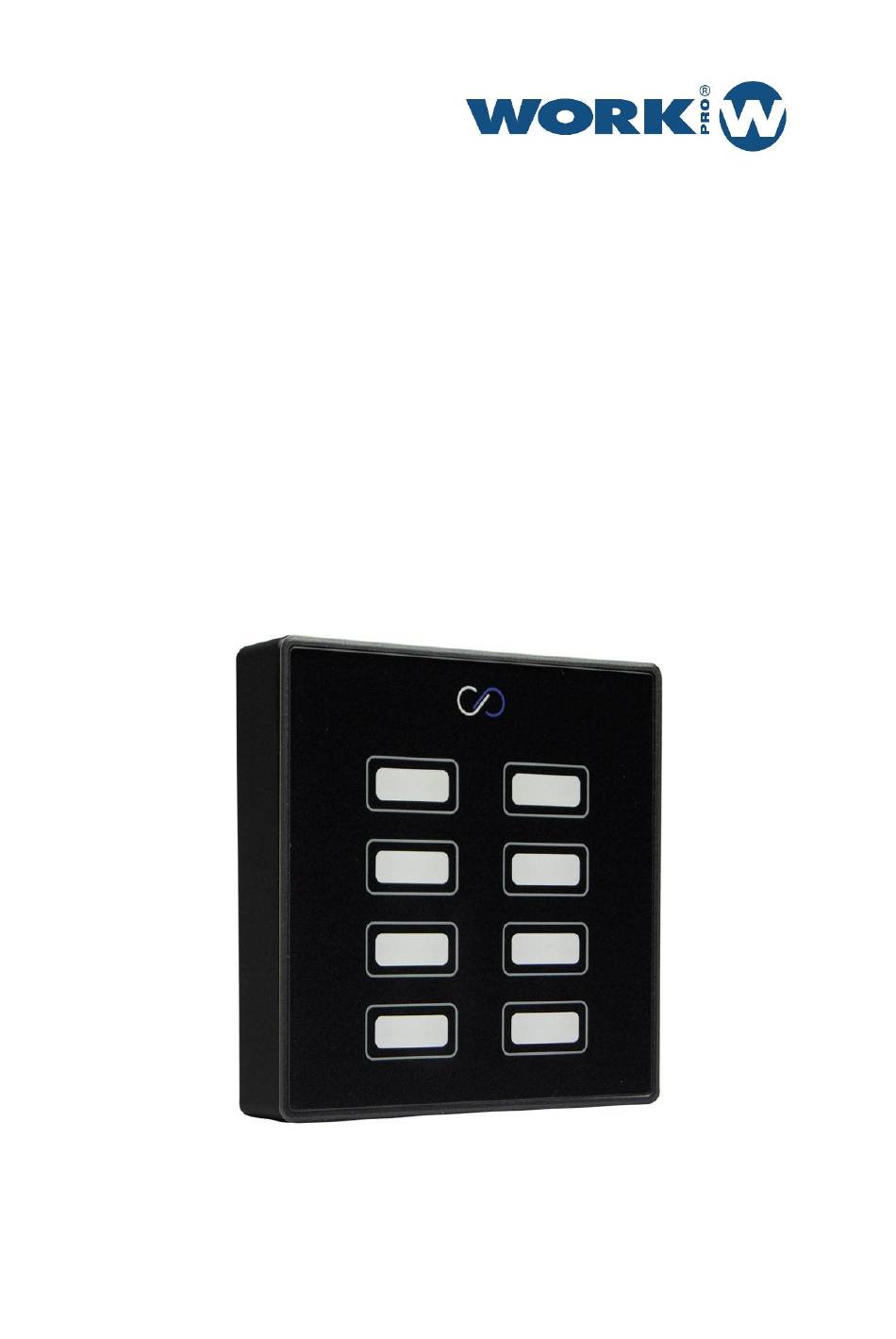

- Page 1 WGC2 User Manual / Manual de usuario Version1.0...
-
Page 2: Safety Instructions
Thank you for choosing the WORK PRO WGC2 system. This document contains essential information on the use of the system. Read this document carefully to become familiar with the system. Please check the WORK PRO website regularly to download the latest version of the document: https://www.workpro.es/ WGC 2... -
Page 3: Technical Data

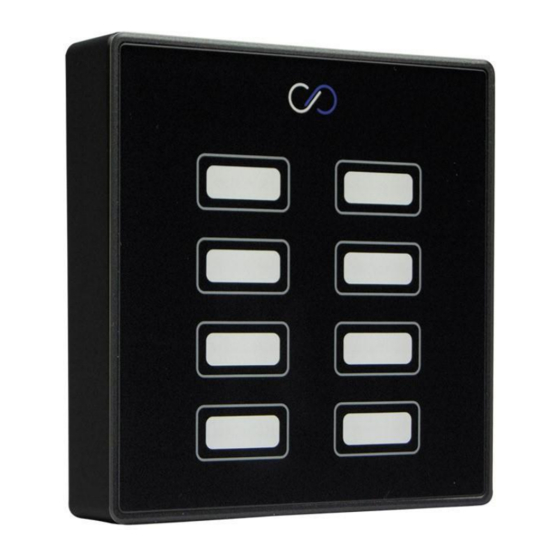

VERSION 1.0 1. INTRODUCTION WGC2 is a backlit wall controller, which allows to close GPIs of other devices, in order to send control commands. It can be used with WORK PRO devices and third-party devices. Unlike the WGC1 , the WGC2 allows different button configuration modes, allowing them to operate in Toggle/Momentary and Radio Button/Stand Alone mode. -
Page 4: Description Of The Device
WGC2 USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 3. DESCRIPTION OF THE DEVICE Frontal view Buttons panel. Capacitive frontal with 8 buttons (radio type) Rear view 1. Main supply input: 5 Vdc, (500mA minimum). 2. GPOs. connectors Euroblock 9 pin (8 ports + GND) 3. - Page 5 The external power supply is NOT provided with the device. Remember to use WORK PRO accessories only. 4. CONNECTION WGC2 incorporates 8 ports in open collector configuration to connect GPIs. The connection between WGC2 and a LM GPIO is shown below. WGC2...
-
Page 6: Mounting Process
Use the dip switch 9 to select the behaviour of whole system at the same time. 6. MOUNTING PROCESS WGC2 has been designed to be mounted on a universal recessed electrical box. 1. Remove the 4 upper and lower screws of the WGC2 . -
Page 7: Instrucciones De Seguridad
Gracias por elegir el sistema WGC2 de WORK PRO. Este documento contiene información esencial sobre el uso del sistema. Lea detenidamente este documento para familiarizarse con el sistema. Por favor, consulte regularmente el sitio web de WORK PRO para descargar la última versión del documento: https://www.workpro.es/ WGC 2 www.workpro.es... -
Page 8: Datos Técnicos
Puede utilizarse tanto con dispositivos WORK PRO como con dispositivos de terceros. A diferencia del WGC1 MKII, el WGC2 permite diferentes modos de configuración para los botones, permitiendo que actúen en modo Toggle/Momentary y Radio Button/Stand Alone. -
Page 9: Descripción Del Dispositivo
WGC2 USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 3. DESCRIPCIÓN DEL DISPOSITIVO Vista frontal Botonera. Frontal capacitivo con 8 botones. Vista trasera 1. Entrada de alimentación: 5 Vdc, (500mA mínimo). 2. GPOs. conectores Euroblock 9 pin (8 puertos + GND). 3. Terminal block para modos de funcionamiento. - Page 10 La fuente de alimentación externa no es proporcionada junto al dispositivo. Recuerde utilizar sólo accesorios WORK PRO. 4. CONEXIONADO WGC2 consta de 8 puertos en configuración open collector, para conectar GPIs. A continuación, se muestra la conexión entre el WGC2 y un LM GPIO. WGC2 MK II LM GPIO (PIN) LM GPIO (Función)
-
Page 11: Montaje
6. MONTAJE WGC2 ha sido diseñado para montarse sobre una caja eléctrica universal empotrable. 1. Retirar los 4 tornillos superiores e inferiores del WGC2. 2. Atornillar embellecedor a la caja eléctrica con los 2 tornillos de 3 mm suministrados. - Page 12 WGC2 USER MANUAL/MANUAL DE USUAIRO VERSION 1.0 WGC 2 www.workpro.es...
