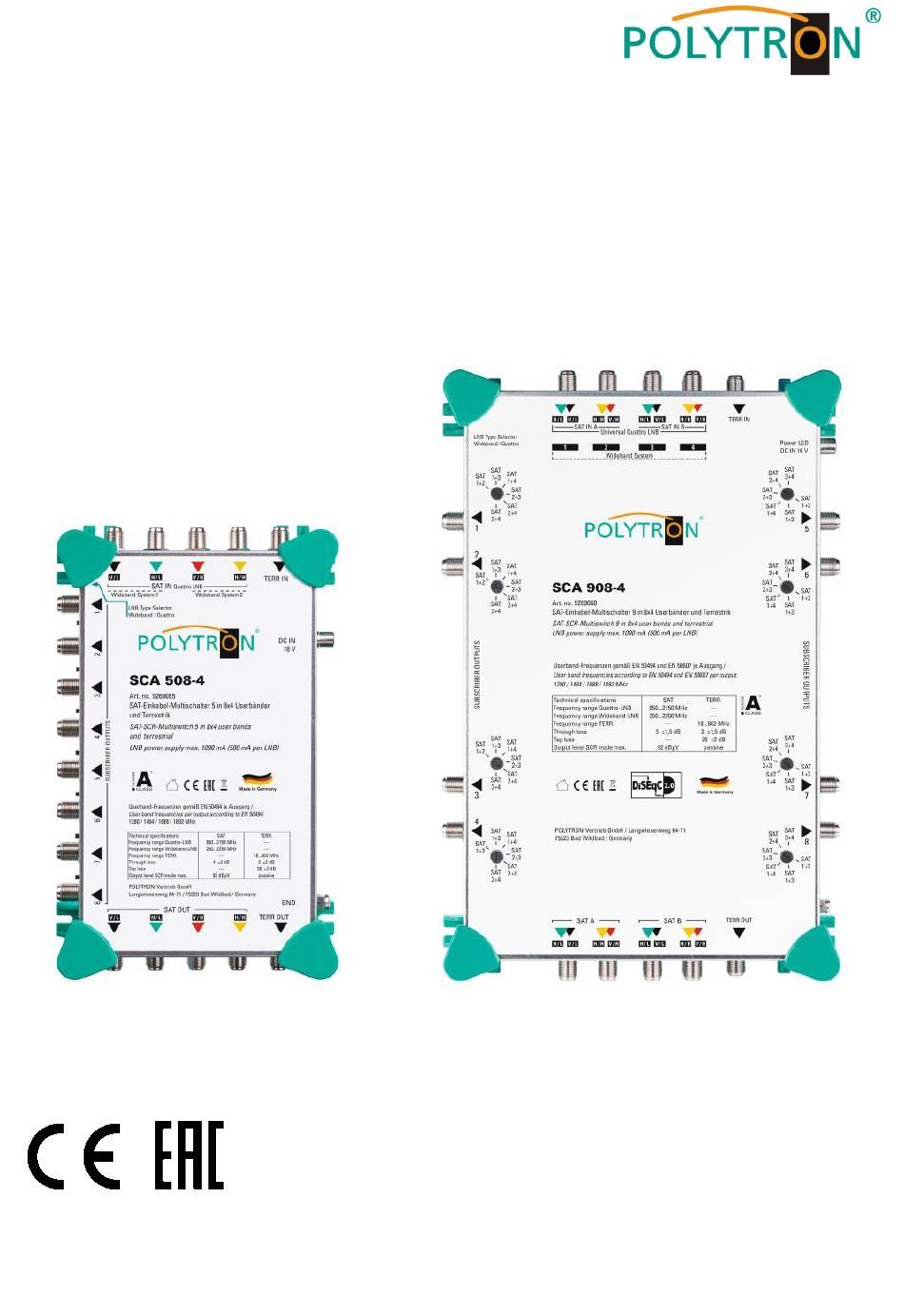

- Page 1 SAT-Einkabel-Multischalter SAT-SCR-Multiswitch 5 / 9 in 8x4 Userbänder und Terrestrik 5 / 9 in 8x4 user bands and terrestrial SCA 508- 4 SCA 908- 4 Bedienungsanleitung Operating manual 0901965 V1...
- Page 2 The images in this manual are for illustration Die Bilder in dieser Anleitung dienen lediglich purposes only. als Illustrationen.. Creator: Ersteller: Polytron-Vertrieb GmbH Polytron-Vertrieb GmbH PO box 10 02 33 Postfach 10 02 33 75313 Bad Wildbad 75313 Bad Wildbad...
- Page 3 Beschreibung Description Einkabel-Multischalter mit fünf bzw. Single-cable multiswitch with five or neun Eingängen und acht Teilneh- nine inputs and eight subscriber out- merausgängen. Je Teilnehmeraus- puts. Four user bands are available gang stehen vier Userbänder zur for each subscriber output. Verfügung.
- Page 4 Konfiguration Configuration Mögliche Eingangskonfigurationen Possible input configurations 1x (2x) Quattro-LNB am Eingang 1x (2x) Quattro LNB at the input (Schalterstellung „Q“) (Switch position "Q") 2x (4x) Wideband-LNB am Eingang 2x (4x) Wideband LNB at the input (Schalterstellung „W“) (Switch position "W") Mögliche Ausgangskonfigurationen Possible output configurations Schalterstellung „SCR“:...
- Page 5 LNB-Anschlüsse / LNB connections Hinweise zum Betrieb mit Wideband-LNBs: Die Einkabel-Multischalter können mit Wideband-LNBs mit einer Oszilla- torfrequenz von 10,4 GHz betrieben werden. Der Universal-Modus kann nicht mit Wideband-LNBs verwendet werden! Instructions for operation with wideband LNBs: The single-cable multiswitches can be operated with wideband LNBs with an oscillator frequency of 10.4 GHz.
- Page 6 3.2 Eingangsbereich / Input area SCA 908-4 Anschluss von Quattro-LNBs Connecting of Quattro LNBs Anschluss von Wideband-LNBs Connecting of Wideband LNBs Wideband-Systeme / Wideband systems SCA 908-4 Umschaltung bzw. Auswahl der Wideband-Systeme je Teilnehmerausgang Switching or selection of wideband systems per subscriber output Hinweis: Geänderte Schalterstellung wird erst nach neuer DiSEqC-Ansteuerung durch den Receiver wirksam Note: Changed switch position only becomes effective after new...
- Page 7 Doppeltuner benötigen die Zuweisung von zwei SCR-Frequenzen! Das Sig- nal darf nicht vom >Ausgang Tuner 1< auf >Eingang Tuner 2< durchge- schleift, sondern muss z.B. mit einem 2-fach Verteiler (Polytron-Typ: FVS2P) aufgesplittet und an beide Tuner-Eingänge direkt angeschlossen werden. Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.
- Page 8 Twin tuner needs the assignment of two user band frequencies! The signal must not be looped through from >Output Tuner 1< to >Input Tuner 2< but should be splitted by a 2-way splitter e.g. (Polytron-Type: FVS2P) and con- nected to both tuner inputs directly.
-
Page 9: Notizen / Notes
Notizen / Notes... - Page 10 Notizen / Notes...
-
Page 11: Technische Daten / Technical Data
Technische Daten / Technical Data Technische Daten / Specifications Typ / Type SCA 508-4 SCA 908-4 Artikel-Nr. / Article no. 9269055 9269060 950…2150 / 250…2350 Eingangsfrequenz / Input frequency SAT (Quattro- / Wideband-LNB) 18...862 Eingangsfrequenz / Input frequency Terr. Eingänge / Inputs 4 SAT, 1 TERR 8 SAT, 1 TERR Ausgänge / Outputs... - Page 12 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
