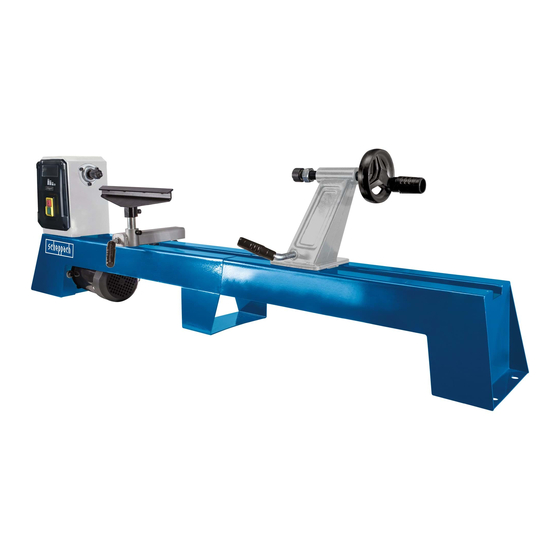

Scheppach DM1100T Translation Of The Original Instruction Manual
Wood turning lathe
Hide thumbs
Also See for DM1100T:
- Instruction manual (148 pages) ,
- Translation of the original instruction manual (42 pages) ,
- Translation of original instruction manual (252 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Art.Nr.
5902306901 / 5902306944
AusgabeNr.
5902306850
Rev.Nr.
02/03/2021
DM1100T
DM1100T
Drechselmaschine
DE
Originalbedienungsanleitung
Wood turning lathe
GB
Translation of the original instruction manual
Machine de tournage
FR
Traduction des instructions d'origine
Tornitrice
IT
La traduzione dal manuale di istruzioni originale
Máquina de tornear
ES
Traducción de la instrucción de original
Houtdraaibank
NL
Vertaling van de originele handleiding
Drejemaskine
DK
Oversættelse af den originale betjeningsvejledning
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Svarvmaskin
SE
05
Översättning av originalinstruktionsmanualen
Tokarka
PL
18
Tłumaczenie oryginalnej instrukcji obsługi
Sústruh
SK
29
Preklad originálneho návodu na obsluhu
Soustruh na dřevo
CZ
41
Překlad originálního návodu k obsluze
Esztergagép
HU
53
Az eredeti kezelési útmutató fordítása
Stroj za struženje
SI
65
Prevod originalnih navodil za uporabo
77
88
99
111
122
133
144
