Summary of Contents for Amewi AMXFLIGHT AFX-105

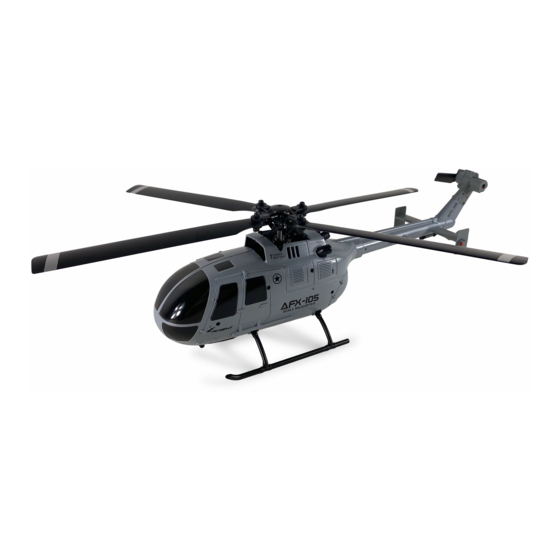

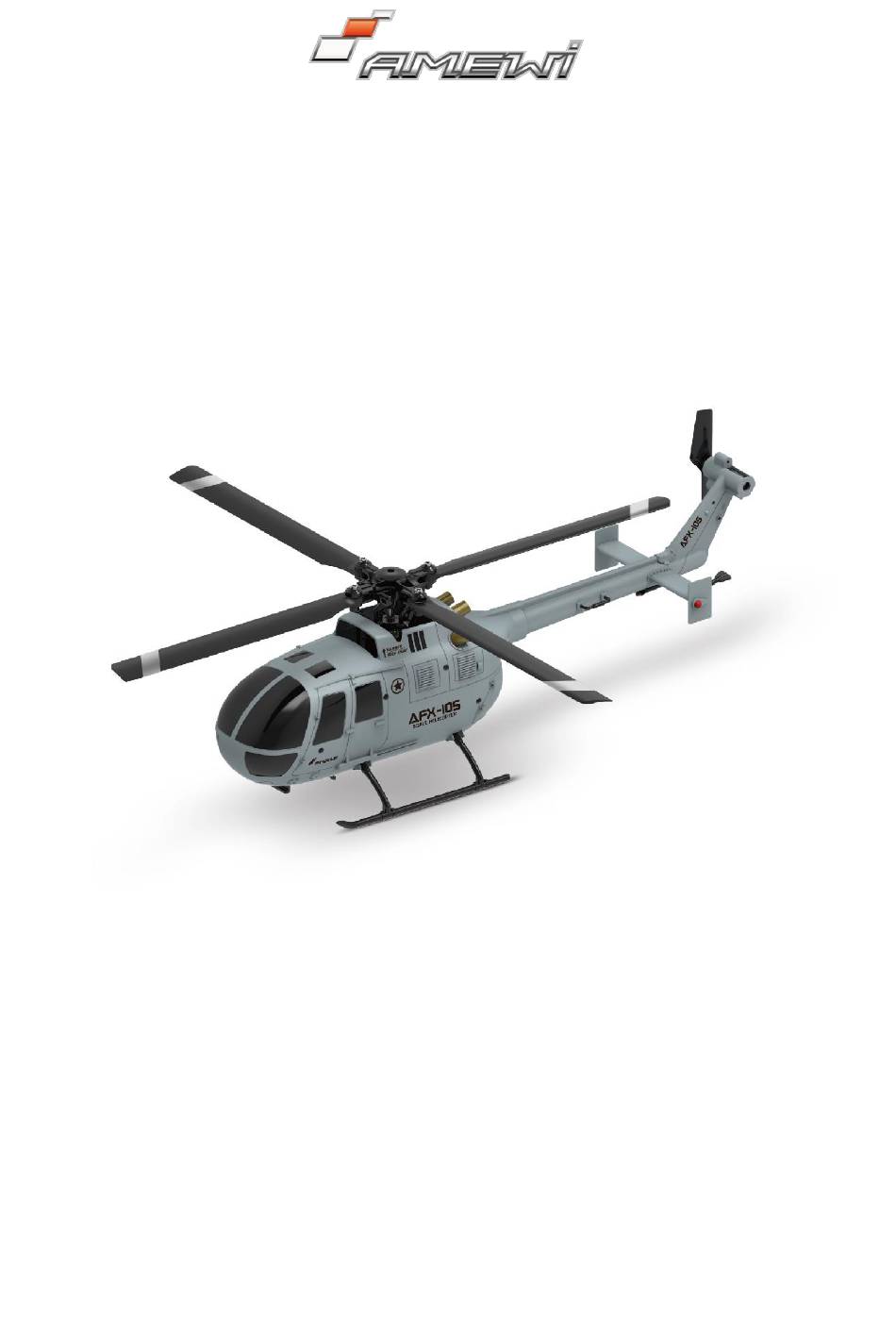

- Page 1 AMXFlight AFX-105 6G 4CH HELIKOPTER Artikel-Nr. | Item No. 25319 BEDIENUNGSANLEITUNG / MANUAL...
- Page 2 700 specialist dealer and online retailers across Europe. The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
-
Page 3: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). - Page 4 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 5 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Page 6: Vielen Dank
Vielen Dank für den Kauf des Amewi AMXFlight AFX-105 Helikopters. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi AMXFlight T28 Trojan. Please read the instruction manual carefully and keep it for future reference. -
Page 7: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 IMPORTANT NOTICE WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht... - Page 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert • haben dies kann zu Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da •...
-
Page 9: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 TECHNISCHE DATEN Länge 235mm Höhe 80mm Gewicht Rotordurchmesser 256mm Akku Li-Po 2S 7,4V 300mAh Flugzeit Ca. 15 min. Ladezeit Ca. 45 min. Hauptmotor 1020 brushed Heckmotor 0720 brushed 265mm 80mm 235mm LIEFERUMFANG 1. Helikopter 2. -
Page 10: Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 DIE FERNSTEUERUNG Kontrollleuchte An-/Aus Schalter Geschwindigkeit Auto-Start Hoch, Runter, Links-, Auto-Landen Rechts-Drehen Vorwärts, Rückwärts, Links-, Rechts Rollen Trimmung Trimmung Trimmung * Halten Sie den Knopf gedrückt und schalten Sie die Fernsteuerung ein, um zwischen Mode 1 und Mode 2 zu wechseln. -
Page 11: Akku Laden
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 AKKU LADEN LADEMÖGLICHKEIT 1: Laden des Akkus an einer USB-Buchse an einem Computer. Die blauen LEDs blinken während des Ladens. 1. Das USB-Ladekabel an der USB-Buchse anschließen. 2. Den Akku mit dem USB-Stecker verbinden. Die blauen LEDs blinken während des Ladevorgangs. -
Page 12: Vorbereitung Für Den Erstflug
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 BATTERIEN IN DIE FERNSTEUERUNG EINLEGEN Nach unten aufschieben 1. Öffnen Sie die hintere Batteriefachabdeckung. 2. Legen Sie 4AA Batterien ein. Achten Sie dabei auf korrekte Polung. 3. Schließen Sie das Batteriefach anschließend wieder. VORBEREITUNG FÜR DEN ERSTFLUG 1. - Page 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 FUNKTIONEN MODE 2 Gashebel nach oben Helikopter steigt Gashebel nach unten Helikopter sinkt Gieren (Drehen) Hebel nach rechts Helikopter dreht nach links Helikopter dreht nach rechts Hebel nach links Nick (Vor- & zurück) Hebel nach vorne Helikopter fliegt vorwärts...
-
Page 14: Bedienung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 BEDIENUNG 1. Schalten Sie die Fernsteuerung an. 2. Schieben Sie den Akku in den Helikopter. Drücken den Knopf am Akku für 2 Sekunden. 3. Die LEDs an der Fernsteuerung und am Helikopter blinken. Schieben Sie den Gashebel schnell nach oben und wieder nach unten. -
Page 15: Trimmung Im Flug
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 TRIMMUNG IM FLUG Verwenden Sie die Trimm-Knöpfe, um Korrekturen im Flug vorzunehmen. Sollte der Helikopter im Schwebeflug in eine Richtung abdriften, folgen Sie den nachfolgenden Schritten. Bringen Sie den Helikopter in den Schwebeflug. Je nach Richtung, drücken Sie den Trimm-Knopf in die entgegengesetzte Richtung, bis der Helikopter schwebt. - Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 ESC ANSCHLUSS DIAGRAMM Heckmotor Hauptmotor Servo links Servo rechts Servo vorw./rückw. Optischer Höhensensor Gyro GYRO KALIBRIERUNG Um den Gyro zu kalibrieren, gehen Sie wie nachfolgend beschrieben vor. 1. Stellen Sie den Helikopter auf eine ebene Fläche.
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 TEILE ERSETZEN ROTORBLÄTTER Entfernen Sie die Schraube an der Rotorblatthalterung mit einem Innensechskantschlüssel. Achten Sie bei der Montage unbedingt darauf, dass Sie die Schraube nicht zu fest anziehen. Die Rotorblätter müssen frei schwingen können.
-
Page 18: Fehlerbehebung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 FEHLERBEHEBUNG Problem Ursache Lösung Helikopter und Fernsteuerung sind Helikopter und Fernsteuerung sind nicht Verbinden Sie Helikopter und Fernsteuerung eingeschaltet, LED am Heck blinkt, keine verbunden. erneut. Funktion. Flug-Akku ist leer. Prüfen Sie die Spannung... -
Page 19: Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 SPECIFICATIONS Length 235mm Height 80mm Weight Rotor diameter 256mm Battery Li-Po 2S 7,4V 300mAh Flight time about. 15 min. Charging time about. 45 min. Main motor 1020 brushed Tail motor 0720 brushed 265mm 80mm... - Page 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 THE TRANSMITTER Power indicator Power switch Speed Auto-Start Up, Downd, Left, Auto-Landing Right Rotation Forward, Backward, Left, Right Side Fly Trim Trim Trim * Press this button, meanwhile turn on the TX power, to change Mode 1/Mode 2.
-
Page 21: Charging Battery
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 CHARGING BATTERY METHOD 1: Charging battery by the USB port on a computer. Die blauen LEDs blinken während des Ladens. 1. Connect the USB charger with the USB port. 2. Connect the battery with USB charger: blue light ladder flashes while charging. - Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 INSERT BATTERIES INTO THE REMOTE CONTROL Pull 1. Open the battery compartment lid. 2. Insert 4AA batteries. Make sure that the polarity is correct. 3. Then close the battery compartment. PREPARATION FOR THE FIRST FLIGHT 1.
- Page 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 FUNKTIONS IN MODE 2 Throttle Throttle up Helicopter climbs Throttle down Helicopter sinks Turn Helicopter turns to the left Lever to the right Helicopter turns to the right Lever to the left Nick (Forward- & backward)
-
Page 24: Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 OPERATION 1. Turn on the remote control. 2. Slide the battery into the helicopter. Press the button on the battery for 2 seconds. 3. The LEDs on the remote control and on the helicopter flash. Quickly push the throttle lever up and down again. The remote- control beeps once and the indicator lights light up continuously. - Page 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 FLIGHT YAW CORRECTION METHOD Use the trim buttons to make corrections during flight. Should the helicopter drift in one direction while hovering, follow the steps below. Bring the helicopter into hover. Depending on the direction, press the trim button in the opposite direction until the helicopter hovers.
-
Page 26: Gyro Calibration
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 ESC CONNECTION DIAGRAM Tail motor Main motor Aileron steering servo left Aileron steering servo right Servo forw. /backw. Optical flow locaization Gyroscope GYRO CALIBRATION To calibrate the gyro, proceed as follows. 1. Place the helicopter on a flat surface. -
Page 27: Parts Replacement
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT AFX-105 PARTS REPLACEMENT ROTOR BLADES Remove the screw on the rotor blade holder using an Hex wrench. When mounting, make sure that you do not overtighten the screw. The rotor blades must be able to swing freely. -
Page 28: Troubleshooting Guide
Trim on the remote control as described in the The helicopter drifts in one direction. The servos must be trimmed. instructions. The helicopter does not fly in all directions. Servo defective Replace the defective servo. SPARE PARTS You can find a spare parts list at amewi.com...
