Summary of Contents for FingerTec m-Kadex

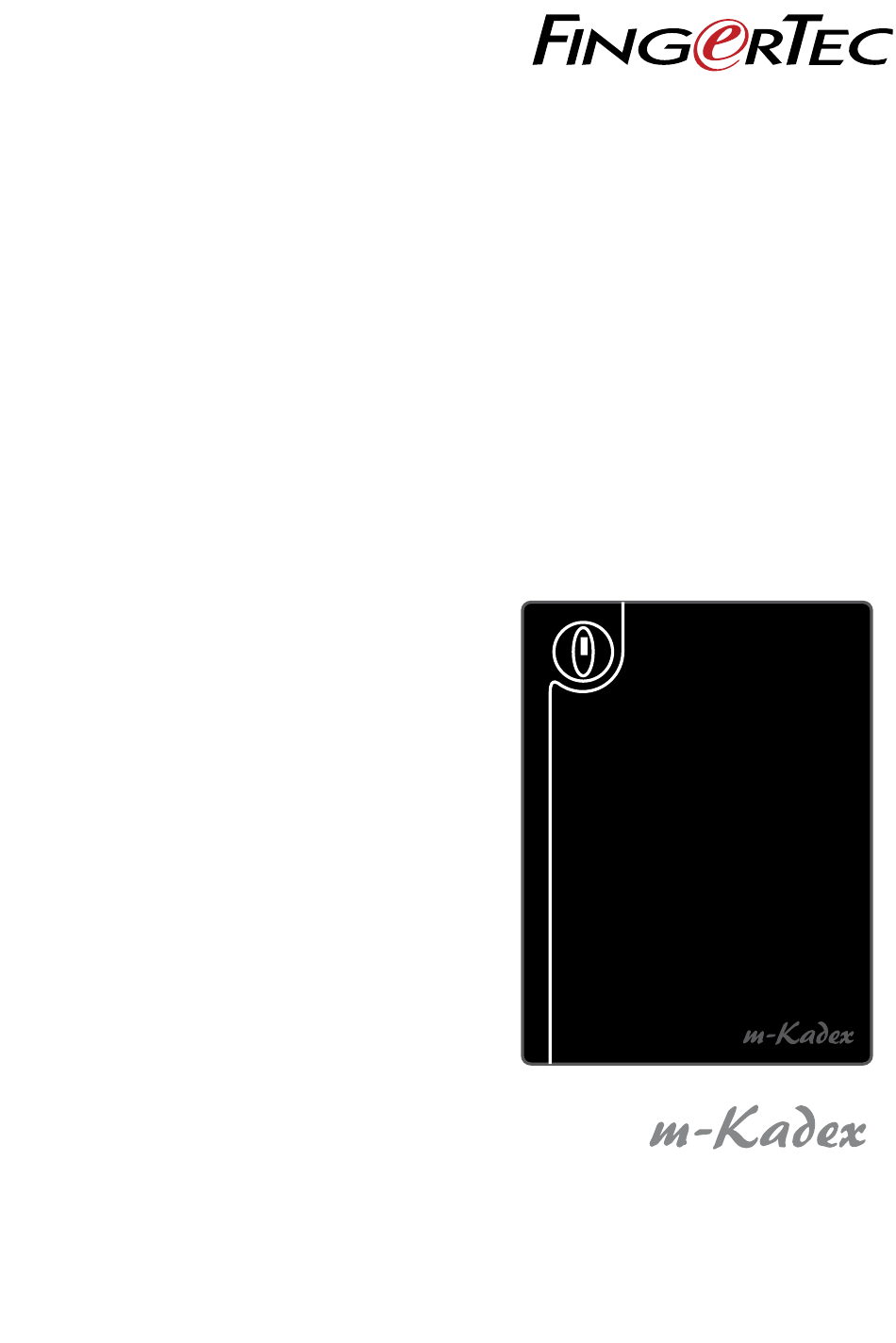

- Page 1 w w w . f i n g e r t e c . c o m w w w . f i n g e r t e c . c o m Alat Pembaca Kartu Sederhana untuk Akses Pintu & Sistem Pencatatan Kehadiran Panduan Pengguna...
-
Page 2: Daftar Isi
Melihat Panduan Pengguna di Internet Mencakup Asesori Mengaktifkan m-Kadex Mendaftarkan m-Kadex BAB 2 •HAL-HAL DASAR Pendahuluan untuk m-Kadex Tinjauan Menyeluruh m-Kadex Fitur-fitur Pengaman Menghidupkan-ulang dan Mengatur-ulang m-Kadex BAB 3 • KONEKSI – MENSINKRONKAN M-KADEX 6-13 Panduan Instalasi Diagram Komunikasi Deskripsi dari Koneksi yang Tersedia Memeriksa Ingress yang Asli Instalasi dan Penyetelan Ingress... - Page 3 *untuk RFID m-Kadex *untuk MIFARE m-Kadex Mengaktifkan m-Kadex Hubungkan semua kabel dengan benar pada titik-titik spesifiknya dan hidupkan pe- masok dayanya. Terminal M-Kadex tidak mempunyai tombol on/off-nya tersendiri. Mendaftarkan m-Kadex Pastikan bahwa Anda mendaftarkan garansi m-Kadex Anda kepada kami di www. fingertec.com/ver/english/e_main.html#...

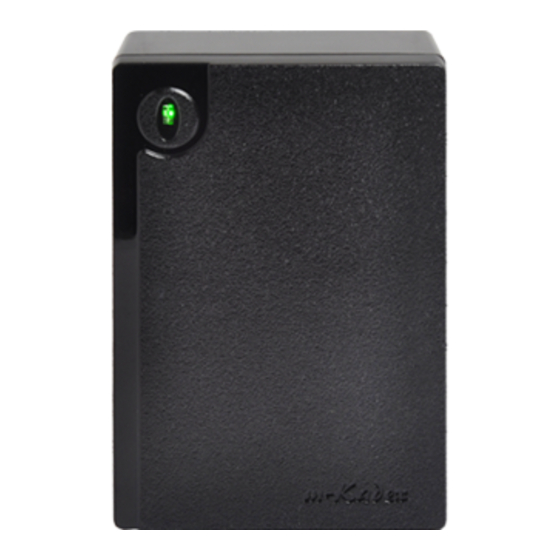

- Page 4 Pendahuluan untuk m-Kadex m-Kadex merupakan versi yang lebih sederhana dari Kadex. Terminalnya dirancang tan- pa papan tombol atau LCD. m-Kadex berfungsi serupa dengan Kadex tetapi pengelo- laan terminal-terminalnya dilakukan dari peranti lunak. m-Kadex dapat mendaftarkan kartu-kartu baru dan menghapus kartu pada terminal hanya bila kartu administrator tersedia.
- Page 5 KARTU ADMINISTRATOR Registrasi sebuah kartu administrator ke sistem merupakan hal penting untuk men- gontrol akses ke m-Kadex. Setelah registrasi kartu administrator selesai, tidak seorang pun dapat melakukan pendaftaran, penghapusan atau pengaturan-ulang pada m-Ka- dex tanpa kartu administrator.
- Page 6 • KONEKSI – MENSINKRONKAN M-KADEX Panduan Instalasi CATATAN Panduan instalasi hanya untuk rujukan penginstal saja Diagram Komunikasi Pada bagian belakang dari setiap terminal, ada penghubung-penghubung yang ter- sedia untuk daya, komunikasi dan akses pintu. Silakan merujuk pada diagram berikut untuk terminal-terminal yang Anda perlukan.
- Page 7 Deskripsi dari Untuk sistem kunci pintu NC Koneksi yang (biasanya tertutup) Tersedia PORT KONEKSI AKSES Kunci EM (NC) PORT USB Pecahkan Menautkan dengan diska lepas gelas bila darurat (NC) USB untuk transfer data jarak jauh. Sakelar kunci (NC) Tombol pelepas ATAS Sensor pintu RJ45-1 BELL+ RJ45- RJ45- RJ45-6 Bel pintu...
- Page 8 To start using the terminal with Ingress, you must connect the terminal to Ingress and perform online activation. Ingress reads the serial number of your terminal and sends it for verification at the FingerTec server via Internet.
- Page 9 Connecting Terminal to Ingress THE FIRST TIME CONNECTION When connecting the Terminal to the Ingress for the first time, you must use TCP/IP to form the connection. The Ingress allows you to configure the communication settings and the door lock settings. An IP address is important, as it is a unique address of the terminal in the LAN network.
- Page 10 To add multiple devices at one go, click Scan Device and Scan. IP Address range can be set to search for devices. The bigger the range of IP address, the longer time needed to scan for devices. Devices found will be displayed on the screen. Select the preferred de- vices and click Add Selected Device to add them and a window containing the settings...
- Page 11 HOW TO CHANGE IP ADDRESS Terminal does not have a keypad thus to change the IP address users can do it via In- gress software. Steps to change IP address via Ingress are as below. Go to Doors tab and click on Door. Once the door is added, click on Add Device at the Doors...
- Page 12 Once done, a popup window will appear indicating the update is successful. Click to proceed. The Ingress software has to be synced with all relevant devices in order for the changes to take effect. A small window will appear at the bottom left corner of the screen once any changes are made.
- Page 13 Make sure that the user data already has been loaded into the USB flash disk before doing this operation. Plug in a USB flash disk into m-Kadex’s USB port > Wave the administrator card 11 times at the induction area > LED will lit up in green to iindicate that the upload process is running >...
- Page 14 4 • MENGELOLA PENGGUNA Mendaftarkan Kartu Administrator Kartu administrator merupakan kartu pertama yang didaftarkan ke terminal. Kartu administrator tidak dapat dipergunakan untuk melaporkan kehadiran atau menda- patkan akses. Administrator sistem harus memiliki kartu, satu kartu administrator untuk mengoperasikan terminal, dan satu kartu biasa untuk kehadiran dan akses. Kartu administrator merupakan kartu kunci untuk mengoperasikan terminal.
- Page 15 Mengatur-ulang ke Pengaturan Default Pabrik den- gan menggunakan Kartu Administrator LED biru berkedip > Lambaikan kartu Administrator 5 kali pada area induksi > Terminal berbunyi “biip” kali > LED merah berkedip > Lambaikan kartu Administrator 1 kali pada area induksi untuk mengkonfirmasi > LED hijau berkedip > Terminal berbunyi “ biip” terus-menerus selama 7 detik >...
- Page 16 w w w . t i m e t e c c l o u d . c o m TimeTec © 01, Semua hak cipta dilindungi • 1001...
