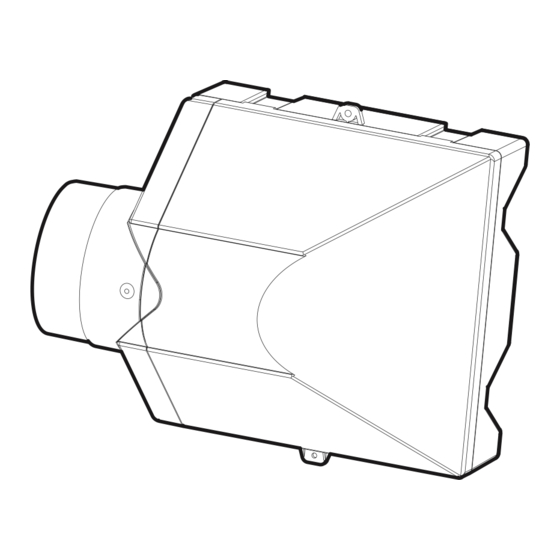

FLOW-THROUGH
FURNACE
HUMIDIFIER
Model 5000
Installation/Operating Instructions
www.airkinglimited.com

Advertisement

Table of Contents
loading

Related Manuals for Air King 5000

Summary of Contents for Air King 5000

  • Page 1 FLOW-THROUGH FURNACE HUMIDIFIER Model 5000 Installation/Operating Instructions www.airkinglimited.com...

  • Page 2: Frequently Asked Questions

    FREQUENTLY ASKED QUESTIONS INSTALLATION AND OPERATING INSTRUCTIONS: MODEL 5000 FLOW THROUGH HUMIDIFIER QUESTION: Why use a flow-through style humidifier rather than a drum style humidifier? ANSWER: This will depend on several factors including size of home, type of furnace, and size •...
  • Page 3 1. The humidifier body and bypass tube are installed at eye level, easily accessible for 2. The aluminum flex bypass tube is not cut to length and is sagging. This will result in reduced installation and routine maintenance. air-flow over the evaporator pad and will affect the performance of the activating sensors. 2.
  • Page 4 Figure 7 PREPARING THE HUMIDIFIER FOR INSTALLATION Model 5000 humidifiers may be mounted on the supply (hot air) or return duct (cold air), however we recommend for safety reasons you install it on the return duct, this will minimize the high temperature the unit and components are exposed to. Only install on the supply duct (hot air) if absolutely necessary and ensure that the water supply, drain tube, or any other component do not come into contact with hot surfaces or sharp edges.
  • Page 5 STEP #2: MOUNTING THE HUMIDIFIER ON THE DUCT 7. Slide the other 6" spring clamp over the other end of the bypass tube. Slide this end of the bypass tube onto the humidifier and secure it with the spring clamp. If you have not already done so, remove the humidifier cover, which is secured in place with a 10-24 plastic thumb screw at the bottom of the cover.
  • Page 6 EDGES OR HOT SURFACES. Base STEP #5: ELECTRICAL INSTALLATION Humidistat The humidistat supplied with the Model 5000 Humidifier can be either duct or wall Cover mounted. Duct mounting the humidistat is Figure 17 the easiest installation. A wall mount provides...

  • Page 7: Humidifier Operation

    a lot of water. You want the humidifier to cycle based on % Relative Humidity, this is 120V accomplished by using the provided humidistat. As well you want the humidifier to cycle electric based on furnace heating cycles, this is accomplished using the HUMIDISENSE control. source The HUMIDISENSE control is a temperature and time based control designed to cycle the humidifier ON and OFF in sequence with your furnace’s heating cycles.
  • Page 8 CONTROLLING THE HUMIDITY LEVEL AND HUMIDIFIER OPERATION HUMIDIFIER START UP When you first plug in the 24 Volt transformer and turn on your humidifier you may hear a click. This is the power getting to the control’s relay. As well if you adjust the humidistat UP or DOWN and past the sensed humidity level you may hear the control’s relay clicking.

  • Page 9: Summer Shut Down

    YEARLY MAINTENANCE AND WINTER START UP When your house is unoccupied for longer than 3 days during the winter months always set the humidistat down to 15% so that severe weather during you absence will not result in For detailed recommended maintenance schedule refer to the Maintenance and Trouble condensation which might cause damage in your home.
  • Page 10 67285036 Rev. B 11-14 www.airkinglimited.com 10 of 20...
  • Page 11 HUMIDIFICATEUR À DÉBIT CONTINU Modèle 5000 Instructions d’Installation et Opération www.airkinglimited.com...

  • Page 12: Questions Souvent Posées

    à circulation HUMIDIFICATEUR À DÉBIT CONTINU - MODÈLE 5000 directe ont une efficacité de seulement 30 % à 40 % (ce qui signifie que pour chaque gallon d’eau •...
  • Page 13 INSTALLATION IDÉALE MAUVAISE INSTALLATION Canalisation de Canalisation de Canalisation Canalisation retour air froid retour air froid d’approvisionnement d’approvisionnement air chaud air chaud Collier de dérivation et humidificateur Gaine minimal de Registre non parallèles 10 po de large Pas plus entièrement de 30 po ouvert Collier de...
  • Page 14 PRÉPARATION DE L’HUMIDIFICATEUR POUR L’INSTALLATION Figure 5 Les humidificateur modèle 5000 peuvent être montés sur la canalisation d’arrivée (air chaud) ou de retour (air froid) - toutefois, nous recommandons, pour des raisons de sécurité, que vous l’installiez sur la canalisation de retour, ceci réduira la haute température à laquelle 1.
  • Page 15 Figure 11 Figure 9 6. Installez l’ensemble de tampons d’évaporateur en accrochant les pattes fendues sur le cadre du tampon d’évaporateur dans les pattes à l’arrière du coffret de l’humidificateur. ASSUREZ-VOUS QUE L’EXTRÉMITÉ OUVERTE DE LA BUSE EST DIRIGÉE VERS VOUS. 4.

  • Page 16: Étape 5 : Installation Électrique

    ÉTAPE 5 : INSTALLATION ÉLECTRIQUE AVERTISSEMENT : L’humidistat fourni avec l’humidificateur modèle 5000 peut être monté soit sur la conalisation ASSUREZ-VOUS QUE LE TAMPON D’ÉVAPORATEUR EST soit au mur. Le montage de l’humidistat sur la canalisation constitue l’installation la plus facile.

  • Page 17: Fonctionnement De L'humidificateur

    ÉTAPE 6 : VÉRIFICATION DE L’INSTALLATION 10. En utilisant les deux bornes à 90 degrés incluses avec la trousse de l’humidistat, fixez les deux extrémités dénudées du fil du transformateur que vous avez découpé à l’étape 6 aux Si vous n’avez pas déjà remis en place le couvercle avant de l’humidificateur et si vous ne bornes de l’humidistat.
  • Page 18 La commande HUMIDISENSE est une commande basée sur la température et le temps, et conçue pour cycler l’humidificateur en MARCHE et ARRÊT en séquence avec les cycles de chauffage de votre fournaise. Comme il y a beaucoup de différents styles de fournaise, la commande HUMIDISENSE dispose de 4 réglages de température différents.
  • Page 19 CONTRÔLE DU NIVEAU D’HUMIDITÉ ET DU Si de la condensation continue à se former sur les fenêtres à ces réglages, réduisez le réglage de l’humidistat par multiple successifs de 5 %. Après chaque réduction de réglage, allouez six FONCTIONNEMENT DE L’HUMIDIFICATEUR heures pour atteindre l’équilibre avant un nouveau réglage.
  • Page 20 67285036 Rev. B 11-14 www.airkinglimited.com 20 of 20...
