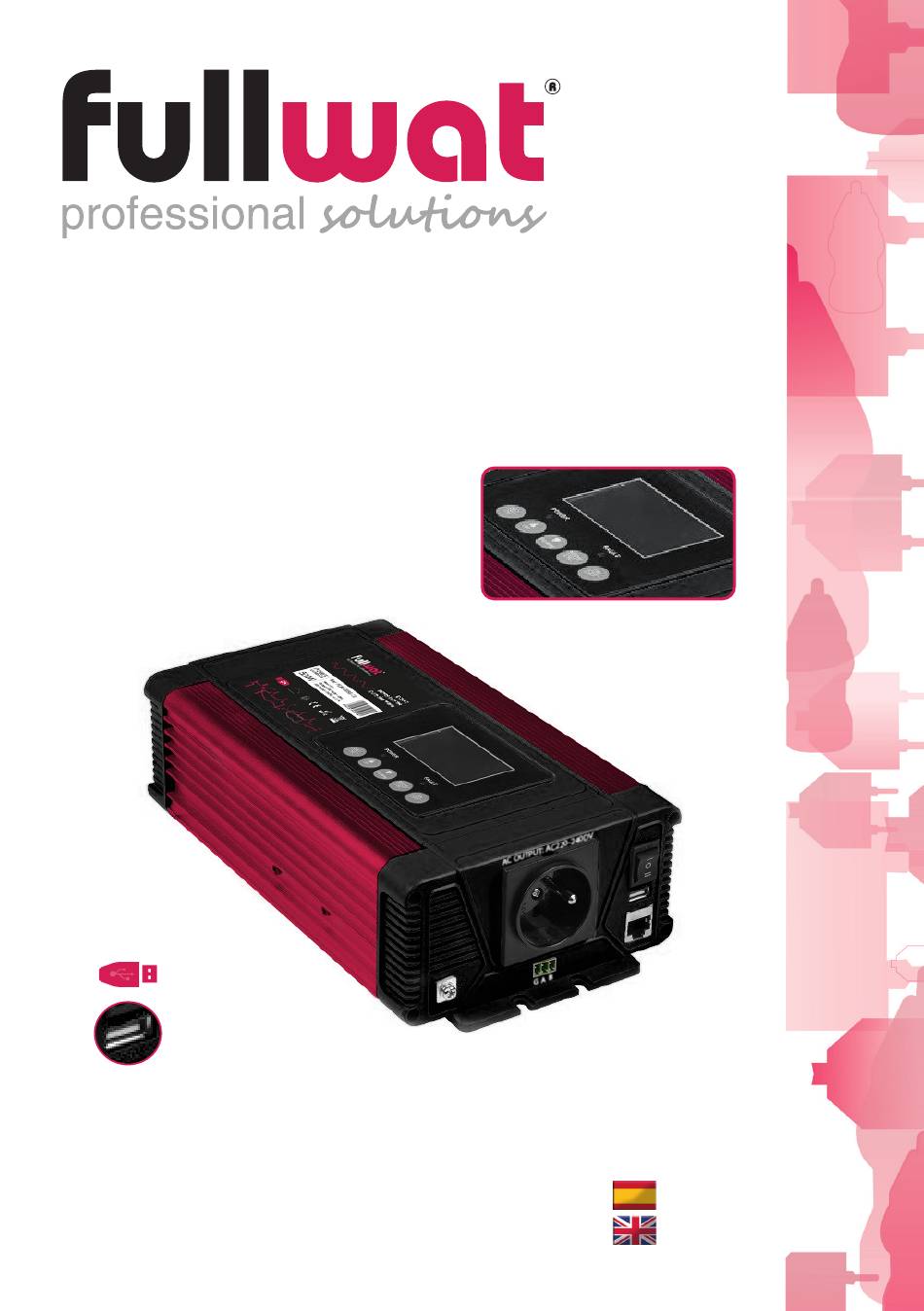

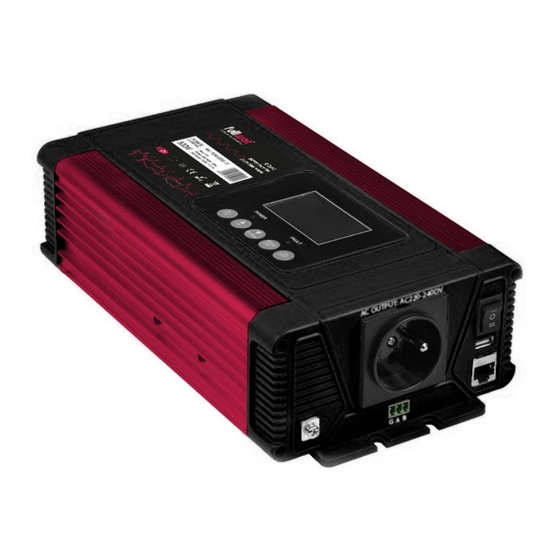

- Page 1 PDA500SS / PDA700SS / PDA1200SS / PDA2000SS Convertidor DC/AC Power inverter DC/AC 5VDC=2.1A Manual de instrucciones ... página 3 User manual ....page 12...
-
Page 3: Información De Seguridad Importante
1. INFORMACIÓN DE SEGURIDAD IMPORTANTE Advertencias Antes de instalar y utilizar el inversor debe leer atentamente la siguiente información de seguridad. 1.1 Precauciones generales de seguridad 1.1.1 No exponga el inversor a la lluvia, nieve, rocío o polvo. Para reducir los riesgos, no cubrir u obstruir las aberturas de ventilación. No instale el convertidor en un compartimente sin espacio libre, podría provocar un sobrecalentamiento. - Page 4 Inversor de onda 422,3 sinusoidal pura de 113,3 400,3 2000W 15,2 Inversor de onda 482,3 sinusoidal pura de 113,3 460,3 3000W 15,2 Inversor de onda 542,3 sinusoidal pura de 113,3 520,3 4000W 15,2 Función opcional: Conexión RS485, puede monitorizar los datos en tiempo real en el ordenador.
- Page 5 4. Iconos de pantalla LCD BA TT OU TP UT 3. 1 23 4 4.1 Botones 100% 1. SET/OK: Botón de configuración, botón intro. 2. UP: Botón de configuración ﹙Arriba﹚. POWER FAULT 3. DOWN: Botón de configuración ﹙Abajo﹚. 4. MENU/ESC: Botón de menú, botón salir. MENU DOWN 5.
-
Page 6: Solución De Problemas
Interfaz de comunicación Código Rango 12V Por defecto: 10.5 Ajuste: 10.0-11.0 Valor de protección por tensión baja 24V Por defecto: 21.0 Ajuste: 20.0-22.0 48V Por defecto: 42.0 Ajuste: 40.0-44.0 12V Por defecto: 12.0 Ajuste: 11.5-12.5 Valor de recuperación de tensión baja 24V Por defecto: 24.0 Ajuste:23.0-25.0 48V Por defecto: 48.0 Ajuste: 46.0-50.0 12V Por defecto: 15.3 Ajuste: 15.2-16.0... - Page 7 Apéndice: Instrucciones de la plataforma de monitoreo de la serie PX 1. Instalación de software: Descargue los archivos de la web oficial de Fullwat www.fullwat.com: PX Monitoring System V1.1.exe, Como sigue: Doble clic en Clic en “Next” para ingresar en la Acepte los términos y pulse “Next”...
-
Page 8: Protocolo De Comunicación
Protocolo de comunicación 1.1 Descripción general Este producto utiliza el protocolo de comunicación Modbus-RTU, interfaz RS485. El protocolo Modbus define el código de verificación, la secuencia de datos, etc., todo esto es necesario para un intercambio de datos específico. El protocolo Modbus utiliza una estructura de conexión maestro-esclavo ﹙half duplex﹚... - Page 9 1.3 Lista de parámetros de dirección Dirección de registro Contenido de datos Descripción de los datos Tipo 0000 Tensión de la batería (Registro alto + registro bajo)/10 Palabra 0001 Tensión de salida Registro alto + Registro bajo Palabra 0002 Corriente de salida (Registro alto + registro bajo)/10 Palabra 0003...
- Page 10 Garantía Los inversores FULLWAT son un dispositivo con de carácter industrial dotados de una compleja tecnología electrónica que requiere de una instalación profesional o asistida por personal capacitado. Estos dispositivos son productos industriales destinados a formar parte de una instalación eléctrica que proporcione energía alternativa y autónoma a la red principal.
-
Page 12: Important Safety Information
1. IMPORTANT SAFETY INFORMATION Warning Before installing and using the inverter, you need to read the following safety information carefully. 1.1 General safety precautions 1.1.1 Do not expose the inverter to rain, snow, spray, bilge or dust. To reduce risk of hazard, do not cover or obstruct the ventilation openings. Do not install the inverter in a zero-clearance compartment, may result in overheating. - Page 13 Pure sine wave inverter 422,3 2000W 113,3 400,3 15,2 Pure sine wave inverter 482,3 3000W 113,3 460,3 15,2 Pure sine wave inverter 542,3 4000W 113,3 520,3 15,2 Optional function: RS485 connection, can monitor the real-time data on computer G A B Accesories USB port with PC RS485 Converter USB port...
-
Page 14: Lcd Display Icons
4. LCD Display Icons BA TT OU TP UT 3. 1 23 4 4.1 The button 1. SET/OK: Setting button, enter button. 100% 2. UP: Setting button ﹙UP﹚. POWER FAULT 3. DOWN: Setting button ﹙DOWN﹚. 4. MENU/ESC: Menu button, exit button. MENU DOWN 5. -
Page 15: Making Dc Wiring Connections
Setting interface Code Range 12V Default: 10.5 Setting: 10.0-11.0 Undervoltage protection value 24V Default: 21.0 Setting: 20.0-22.0 48V Default: 42.0 Setting: 40.0-44.0 12V Default: 12.0 Setting: 11.5-12.5 Undervoltage recovery value 24V Default: 24.0 Setting:23.0-25.0 48V Default: 48.0 Setting: 46.0-50.0 12V Default: 15.3 Setting: 15.2-16.0 Overvoltage protection value 24V Default: 30.6 Setting: 30.4-32.0 48V Default: 61.2 Setting: 60.8-64.0... - Page 16 Appendix: PX series monitoring platform instructions 1. Software installation: Download files from Carspa official website on location www.fullwat.com: PX Monitoring System V1.1.exe, As below: Double click Click “Next” to enter following picture. Double click “°” to install, enter the install, enter the interface as follows:...
-
Page 17: Communication Protocol
Communication protocol 1.1 Overview This product uses Modbus-RTU communication protocol, RS485 interface, Modbus protocol defines check code, data sequence, etc., these are all necessary for specific data exchange. Modbus protocol uses master-slave acknowledgment connection ﹙half duplex﹚ on one communication line, this means that the signal is transmitted in the opposite direction on a separate communication line. - Page 18 1.3 Address parameter list Register address Data content Data description Type 0000 Battery voltage (Register high + register low)/10 Word 0001 Output voltage Register high + register low Word 0002 Output current (Register high + register low)/10 Word 0003 Output frequency Register high + register low Word 0004...
-
Page 19: Warranty
This warranty will be considered void if device has suffered any type of physical damage, internal or external alteration by unauthorized or independent personnel to FULLWAT brand. - Page 20 Agente importador A48.139.786 UKAI S.A. Ribera de Elorrieta, 7C 48015 - Bilbao - SPAIN Designed in EU - Made in P RC...
