Summary of Contents for Fullwat PDA400

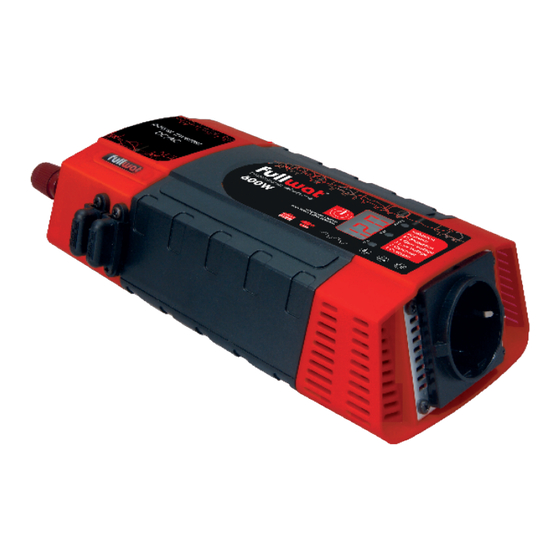

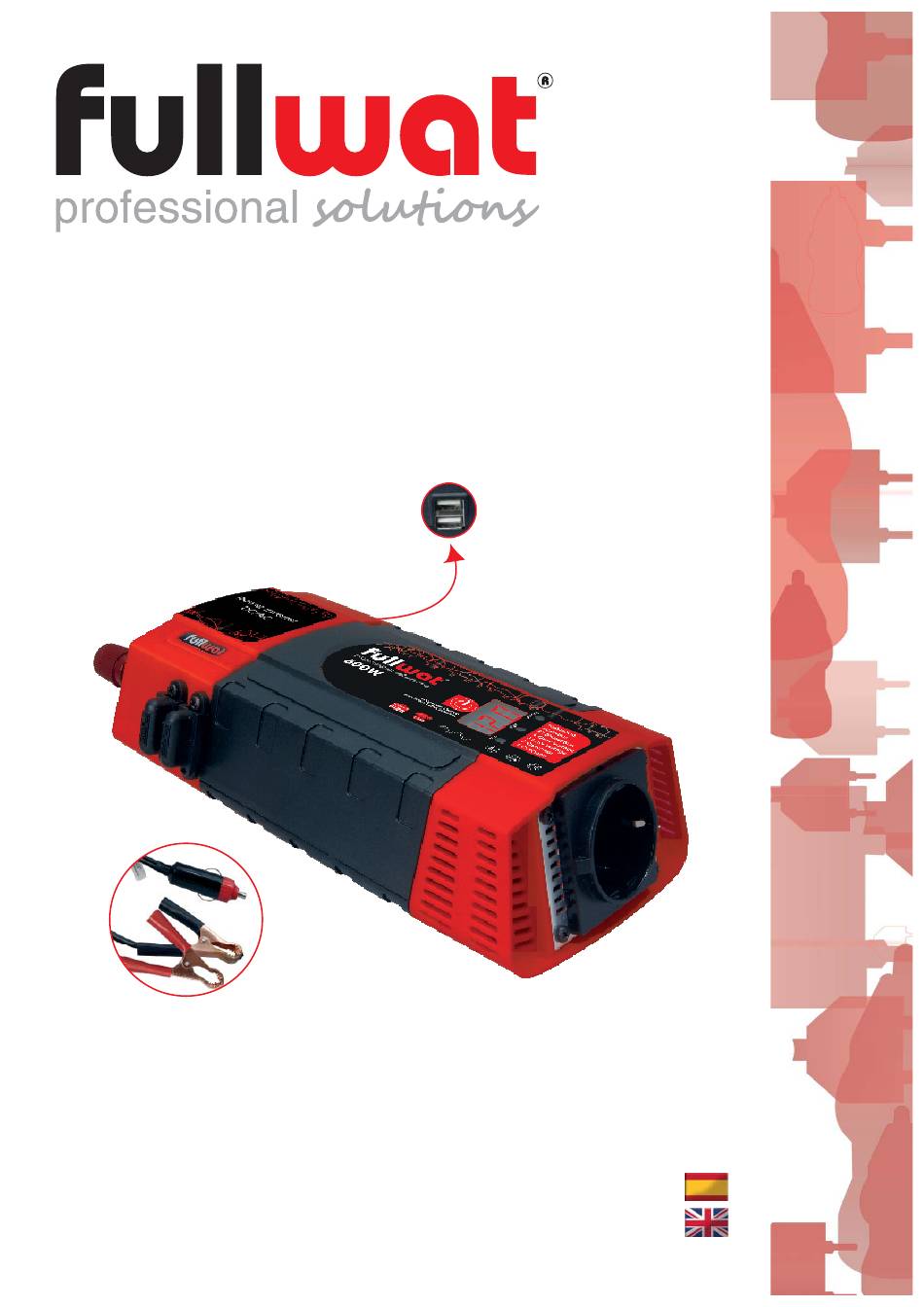

- Page 1 PDA400 / PDA600 Convertidor DC/AC Power inverter DC/AC Manual de instrucciones ... página 2 User manual ....page 9...
- Page 2 Introducción Gracias por comprar uno de nuestros convertidores de potencia. Convertidor 400W Convertidor 600W Salida de corriente alterna LED “Warning” Toma USB doble Conector de mechero Entrada - corriente continua ”-“ Cable DC (Rojo=pos “+”, negro=Neg “-”) Fusible Fusible de repuesto Entrada + corriente Manual de usuario continua”+”...
- Page 3 Instrucciones de seguridad y advertencias de peligro Los electrodomésticos y accesorios eléctricos no son juguetes y no deben terminar en las manos de niños. ¡Apague siempre la fuente de alimentación cuando trabaje con el inversor! Asegúrese de que sus manos, sus zapatos, su ropa, el piso y los dispositivos estén secos Antes de abrir, desconecte el aparato de toda fuente de tensión.
-
Page 4: Características De Seguridad
Funcionamiento Después de conectarse a la batería, puede comenzar a utilizarse el conversor. Conecte un dispositivo con la carga nominal adecuada al modelo de conversor y a la toma de corriente. Encender el conversor con el botón “ON/OFF”. Si la conexión es correcta, el display de LED indicará... -
Page 5: Eliminación De Residuos
Códigos de las protecciones (códigos del Display) Protección contra Aviso de sobrecarga sobrecarga Aviso de Protección contra A: Avisos sobrecalentamiento sobrecalentamiento P: Protecciones Protección contra Aviso de baja tensión tensión de entrada baja Protección contra sobretensión Información general sobre el funcionamiento de dispositivos de alterna en el conversor En principio, se puede conectar al inversor cualquier dispositivo de corriente alterna. -
Page 6: Mantenimiento Y Limpieza
Mantenimiento y limpieza Aparte de una limpieza o del cambio ocasional del fusible, los inversores no requieren mantenimiento. Apague el inversor durante los trabajos de mantenimiento. Si el inversor no se va a utilizar durante un largo periodo, desconéctelo de la alimentación y de las cargas conectadas. -
Page 7: Datos Técnicos
V (tensión), P , (potencia), código de aviso o protección Garantía comercial limitada Los convertidores FULLWAT son dispositivos de carácter industrial dotados de una compleja tecnología electrónica que requiere una instalación profesional o asistida por personal capacitado. Estos dispositivos son productos industriales destinados a formar parte de una instalación eléctrica que proporcione energía alternativa y autónoma a la red principal. - Page 8 FULLWAT. Tampoco se cubren los daños debidos a un mal uso del usuario o instalador, como conectar el equipo a fuentes de potencia inadecuadas para él mismo, o someterlo a condiciones climáticas adversas e inapropiadas.
- Page 9 Introduction Thank you for making the excellent decision to purchase our power inverters. 400W Inverter series 600W Inverter series AC outlet “Warning” LED Double USB port output Cigarette lighter plug DC input “-” DC cable (Red=pos “+”, black=Neg “-”) Fuse Fuse DC input “+”...
- Page 10 Safety Instruction and Hazard Warnings * Electrical appliances and accessories are not toys and have no place in the hands of children. * Always shut off the power supply when working on the inverter! * Please make sure that your hands, your shoes, your clothing, the floor and the devices are dry. * Live components may be exposed if covers are depended or parts are removed unless this can be done by hand.
-
Page 11: Operation
Operation After connect to the battery, you may begin operating the inverter. Attach an end device with appropriate nominal load to the outlet socket. Switching the inverter on with the operating switch, switch position” ON”. If the connection is correct, the power LED is lit and indicates correct operation. Safety features The inverter is equipped with extensive safety features, which ensure safe operation and protect the inverter, the battery and the connected end device. - Page 12 Protections Status (code display) overload warning overload protection A: Warning overheat warning overheat protection P: Protection less voltage warning less voltage protection over voltage protection General information about operating end devices on inverter At first, you can operate all AC end devices on inverters. However, in order to estimate the power requirement and the corresponding reserves, it is important to know some properties of typical AC end devices.
-
Page 13: Maintenance And Cleaning
Maintenance and cleaning Apart from an occasional cleaning or exchanging the fuse, the inverters are maintenance-free. Switch the device off during maintenance work. Separate it from the supply voltage and the connected end devices if you do not use the inverter for longer periods. Use a clean, lint-free, antistatic and dry cloth to clean the device. -
Page 14: Technical Data
Technical Data MODEL PDA400 PDA600 Nominal input voltage 12VDC 24VDC 12VDC 24VDC Input voltage range 11-15V 22-30V 11-15V 22-30V Power consumption 0.3A 0.3A 0.5A 0.5A when it’s inactive Max. input current Rated power 400W 600W Surge power 800W 1200W (few seconds) -
Page 15: Warranty
FULLWAT brand. Neither are covered damages due to misuse of the user or installer, such as connecting the equipment to inadequate power sources, or undergo device to adverse and inappropriate climatic conditions. - Page 16 Agente importador A48.139.786 UKAI S.A. Ribera de Elorrieta, 7C 48015 - Bilbao - SPAIN Designed in EU - Made in P RC...
