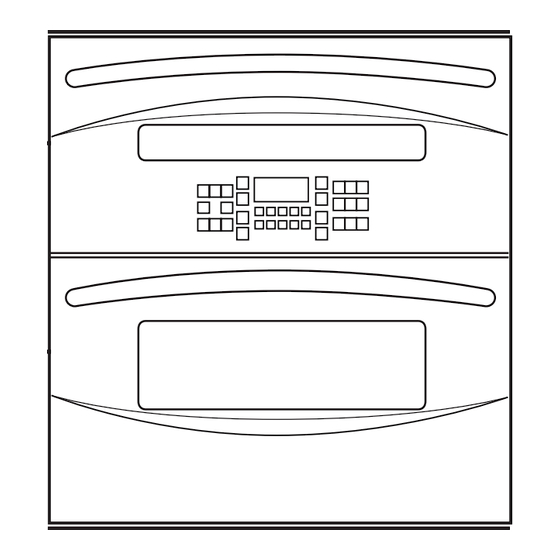

GE Profile PT925DN Installation Instructions Manual
Single double wall oven
Hide thumbs
Also See for Profile PT925DN:
- Dimensions and installation information (3 pages) ,
- Owner's manual (68 pages)
Advertisement
Available languages
Available languages
Quick Links
Download this manual
See also:
Owner's Manual
Advertisement
Related Manuals for GE Profile PT925DN
Summary of Contents for GE Profile PT925DN
- Page 3 EASY INSTALLATION OF YOUR NEW 30" WALL OVEN Before you begin-Read these instructions completely and carefully. Before you begin-Read these instructions completely and carefully. Before you begin-Read these instructions completely and carefully. Before you begin-Read these instructions completely and carefully.
- Page 4 CUTOUT WIDTH 28 1/2" MIN. 28 5/8" MAX. ALLOW 11/16" FOR OVERLAP OF THE OVEN OVER SIDE EDGES OF CUTOUT THE OPENING BETWEEN INSIDE WALLS MUST BE AT LEAST 28 1/2"WIDE 27 5/16" MAX. 21" RECOMMENDED ALLOW 1" FOR OVERLAP...
- Page 13 Hinge Unlocked Position Hinge Slot Hinge...
-
Page 15: Instrucciones De Instalación
Instrucciones de instalación ¿Preguntas? Visite nuestro sitio en la Web: ge.com Antes de empezar Lea estas instrucciones cuidadosa y completamente. I MPORTANTE • —Guarde estas instrucciones y téngalas disponibles para el inspector local. I MPORTANTE • —Observe todos los códigos y ordenanzas vigentes. -
Page 16: Instrucciones De Seguridad
Instrucciones de instalación iNsTruCCiONEs dE sEGuridAd impOrTANTEs Para su seguridad • Cerciórese de que su horno sea instalado adecuadamente por un instalador calificado o por un técnico de servicio. • Cerciórese de que su horno esté firmemente instalado en un gabinete que esté firmemente adherido a la estructura de la casa. -
Page 17: Lista De Control Antes De La Instalación
Bandeja plana con manijas Bandeja plana sin manijas EASY INSTALLATION OF YOUR NEW 30" WALL OVEN sonda de Paquete de temperatura instrucciones soportes de la bandeja con Abra la puerta del horno y extraiga el paquete de instrucciones y las parrillas del horno. - Page 18 (72,4 cm) Mín. 28 5/8” permita 11/16” (72,7 cm) Máx. (1,75 cm) para ALLOW 11/16" FOR sobrepaso del OVERLAP OF THE horno sobre los OVEN OVER SIDE Abertura bordes laterales EDGES OF CUTOUT entre los del corte paredes THE OPENING BETWEEN INSIDE...
- Page 19 Instrucciones de instalación Corte para los hornos simple/dobles de 30” (76.2 cm) del gabinete Topes electricos de cocina se pueden instalar sobre este horno. Consulte las instrucciones de la estufa para el tamaño del corte. Consulte la etiqueta encima del horno para los modelos de estufas aprobados. 25” (63,5 cm) Material de relleno para la parte superior y/o lados podría ser necesario si la unidad está ubicada entre gabinetes existentes. Asegúrese de que esté pe- gado firmemente ya que éste anclará...
- Page 20 Abertura para hornos simple/dobles de 30” (76,2 cm) gaveta de calentamiento Horno individual de sobre una gaveta de calentamiento Basado en requerimientos de la gaveta de calentamiento NOTA: Puede necesitarse una separación adicional entre las aberturas. Verifique para asegurarse de que los apoyos del horno por encima de la ubicación de la gaveta de calentamiento no dificulten la profundidad y altura interior requerida.
- Page 21 Abertura para hornos simple/dobles de 30” debajo de un Advantium o de un horno de microondas o Entre un horno Advantium o un horno de microondas y Gaveta de calentmiento Horno individual de debajo de un horno Advantium o un horno de microondas Basado en requerimientos de advantium o horno de microondas NOTA: El carril del medio que separa las dos aberturas pueden necesitar ser más grande que el de mínimo que se muestra.
- Page 22 Instrucciones de instalación Conexiones eléctricas ATENCióN Al iNsTAlAdOr: Todos los hornos eléctricos de pared deben ser cableados directamente en una caja de conexión. un “enchufe-receptáculo” NO Es permitido en estos productos. NO acorte el conducto flexible. La abrazadera para controlar la presión debe estar firmemente adherida a la caja de conexión y el conductor flexible debe estar firmemente adherido a la abrazadera. si el conducto flexible no se ajusta al interior de la abrazadera, no instale el horno hasta que obtenga el tamaño apropiado.
- Page 23 Instrucciones de instalación B3 Conexión para nueva construcción y de circuito ramal de cuatro conductores • Cuando se instale en una construcción nueva, o • Cuando se instale en una casa móvil, o • Al instalar en un vehículo de recreacíon, o • Cuando los códigos locales no permitan hacer conexión a tierra a través de un cable neutro: a. Corte la punta del alambre neutro (blanco) del empalme. Pele la punta del alambre neutro (blanco) hasta exponer la extensión apropiado del conductor.
-
Page 24: Posición Firme Del Horno En La Abertura
Instrucciones de instalación Posición firme del horno en la abertura Cómo deslizar el horno en el interior de la abertura a. Coloque (sin atar) una cuerda de 72” (183 cm) alrededor del conductor antes de deslizar el horno en su lugar. Esto evitará que el conducto se caiga detrás del horno. Tire hacia afuera por el lazo de la cuerda mientras... - Page 25 Instrucciones de instalación Cómo taladrar los orificios piloto y montar el horno NOTA: Antes de perforar los orificios piloto, cerciórese de que el horno se empujó hasta el fondo y de que esté centrado. a. Perfore a través de los orificios de montaje de la moldura lateral, para los tornillos #8 que se proporcionan.
-
Page 26: Lista De Control Antes De La Prueba
Instrucciones de instalación Lista de control antes de la prueba Retire cualquier cinta de protección y eti- queta que todavía esté presente. Revise para asegurarse de que todos los alambres estén bien conectados y no aplastados o en contacto con partes móviles. - Page 27 Instrucciones de instalación y de remoción de la puerta del horno inferior CómO QuiTAr lA puErTA No se recomienda quitar la puerta inferior para la instalación del producto. Abra la puerta del horno en su totalidad. Presione ambas trabas de la bisagra hacia abajo en dirección del marco de la puerta hasta destrabarlas.
- Page 28 Notas...
