Tilslutning

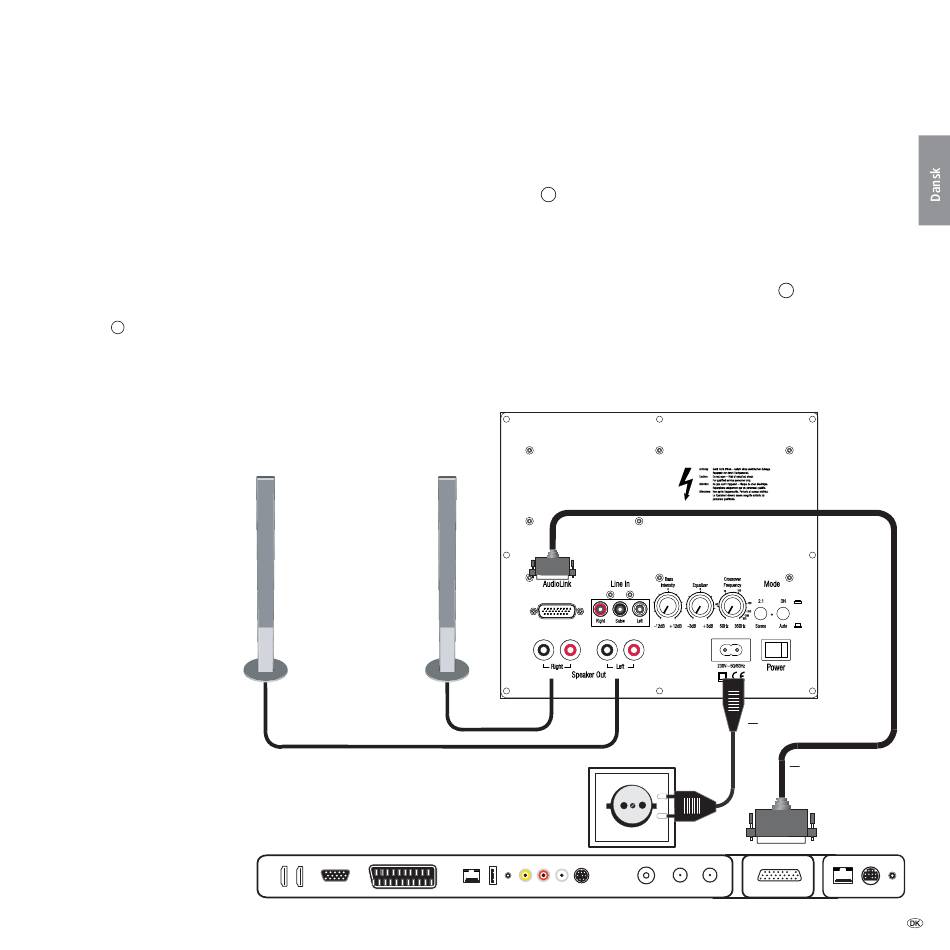

Kabelføring Loewe TV apparat (chassis L27xx/SL1xx) - Subwoofer Compact - højttaler
➠
Tv-apparatet skal være udstyret med integreret digital multikanal audiode-
koder. Hvis dette ikke er leveret fra fabrikken, henvend Dem venligst til Deres
forhandler og spørg efter et passende Loewe udstyrssæt.
Subwooferen kan enten tilsluttes via et Audio-Link-kabel eller forbindes trådløst
via det tilvalgte Wireless-AudioLink-modul med en kompatibel lydkilde (f.eks.
Loewe MediaVision 3D). Hvis subwooferen tilsluttes via Audio Link-kablet, mon-
teres den med det 26-polede stik på tv-apparatet og på subwooferen (Bøsning
Audio Link ).
2
Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to
ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er
markeret med sort, med den sorte skrueklemme Speaker Out på subwoofer
Front Front
venstre højre
Loewe TV apparat (L27xx - SL1xx)
Compact (tilslutningsskema se illustration nederst) og den sorte klemme
2
på højttaler. Skru skruelukningen for den pågældende klemme på subwooferen
ca. fem omgange opad mod uret. Før lederenden ind i skrueklemmen nedefra
og spænd skrueklemmen til med uret. Den tråd, der ikke er markeret, forbindes
med den røde klemme.
Tilslut bøsning 220 - 240 V med medfølgende netkabel
en 220-240 V 50/60 Hz stikdåse.
Loewe Subwoofer Compact
på subwoofer med
4
Netkabel
Audio Link-kabel
