Summary of Contents for SMSL VMV A2
- Page 1 Model: 使用说明书 USER MANUAL http://www.smsl-audio.com/ 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知 The contents of this manual may be changed with the edition, Ver 1.0 and are subject to change without notice.
-
Page 3: 安全注意事项
安 全注意事项 注意∶ 为防电击， 请勿打开机盖 （或后盖） 。 注 意 本机内部无使用者可以维修的部件。 触电危险， 请委托有资格的技术人员进行维修。 请勿打开。 等边三角形中有箭头闪电标号的图形表示警告使用者 在产品内有非绝缘的 “危险电压” ， 可能会对人体造成 很大的电击危险。 等边三角形中有感叹号的图形表示警告使用者该设备 在操作与维护 （维修） 方面应严格按照所附设备说明书。 仅适用于海拔2000m以下地区安全使用。 注意∶为了完全切断本机的电源， 请从墙上插座中拔出插头。 电源插头用于 完全中断机器的电源供应。... - Page 4 特点 采用最新的DSP芯片搭配ST大功率放大器芯片， 精心设计与调试， 使其失真度低至0.0008% 第二代 XMOS方案， PCM采样率最高支持32bit/768kHz， DSD支持到DSD512， 独家定制支持Native DSD的驱动程序 超低音前级输出, 用于连接有源超低音音箱, 组成2.1音频系统； 内置多种EQ模式和高/低音调节功能， 轻松匹配各种喇叭和音乐； 最新的高通(原CSR)蓝牙方案, 支持UAT/LDAC/aptX-HD/AAC/SBC等编码格式和最 高24bit/192kHz的音频! 全铝合金CNC加工工艺， 采用阳极氧化技术， 做工精细， 触感一流； 彩色显示屏和人性化操作系统简单易懂， 配备全功能遥控功能； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、 输出端子； 完善的过热， 过流等保护电路； 音频专用的高品质电源。...
-
Page 5: Table Of Contents
目 录 安全注意事项...........................1 特点................................2 目录................................3 技术参数.............................5 关于遥控器............................6 部件介绍............................7~8 主 机 前 面 ............................7 主机 背 面 .............................8 显 示界面和操作 介绍.......................9-11 蓝 牙操作说明..........................12 恢复出厂设置/保修条款.......................13... - Page 6 Table of content Safety notes.............................14 Features.............................15 Specification..........................16 Remote Control...........................17 Functions..........................18~19 ...........................18 Main unit front ..........................19 Main unit back Operation Instructions....................20-22 Bluetooth operating instructions ...................23 Factory Reset/Warranty Terms..................24...
-
Page 7: 技术参数
技术 参数 输入接口 ..................USB、 光纤、 蓝牙、 同轴、 平衡数字、 线路输入 THD+N ..................................... 0.0008% 信噪比 ........................................115dB 通道分离度 ....................................108dB 输出功率............................200Wx2(4Ω) / 100Wx2(8Ω) 超低音输出电平与截止频率......................2Vrms/150Hz@-3dB USB传输方式 ..................................异步传输 USB兼容性 ....................Windows 7 / 8 / 8.1 / 10, Mac OSX, Linux 位深 ..................USB / I 1bit，16~32bit 光纤... -
Page 8: 关于遥控器
关 于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 音量加 Release 菜单 切换功能 Cr2032 Br2032 音量减 输入选择 开关机 蓝牙 静音 1. 找到位于遥控器背面的电池组件。 2.逆时针旋转电池仓盖， 直到仓盖打开。 3.取出旧电池。 4. 使正极端向上朝向您自己， 放入新的CR2032或 BR2032 3V纽扣锂电池(在大多数电子产品商店和杂货 店中有售)。... -
Page 9: 部件介绍
部件 介绍 主机 前面 1. 功能旋钮 4. 输入源选择按键 2. 待机LED 5. 红外接收窗 3. 显示屏 6. 蓝牙按键 *注： 功能旋钮 旋钮： 音量加减， 菜单切换， 功能选择 按键： 短按， 进入菜单， 确认 长按， 退出菜单， 开关机... -
Page 10: 主机 背面
主机 背面 12. 光纤输入 7. USB输入 8. 蓝牙天线 13. 右喇叭输出 9. 非平衡线路输入 14. 左喇叭输出 15. 电源输入 （100~240V AC） 10. AES/EBU输入 11. 同轴输入/超低音输出... -
Page 11: 显 示界面和操作 介绍
显示界面和 操作介 绍 主界面 1.输入选择 2.音量显示 48kHz 3.显示信息 有9项的设置， 屏幕如左图所示 S E T T I N G S 1. INPUT (输入选择) INPUT 2. EQ (音效模式) 3. BASS (低音调整) BASS 4. TREBLE (高音调整) TREBLE SUB GAIN 5. SUB GAIN (超低音增益调节) GAIN 6. - Page 12 EQ菜单 E Q S E T T I N G 1. Direct (直通) Direct 2. Tone (自定义) Tone 3. SDB (专利音效) 4. Bass (低音加强音效) Bass Super Bass 5. Super Bass (低音超强音效) Rock 6. Rock (摇滚乐音效) Soft 7. Soft (柔和音效) Clear 8.
- Page 13 增益控制 G A I N 1. LOW GAIN (低增益) LOW GAIN MIDDLE GAIN 2. MIDDLE GAIN (中增益) HIGH GAIN 3. HIGH GAIN (高增益) 显示信息 I N F O D I S P L AY 1. INPUT (输入源) INPUT SAMPLING RATE 2.
-
Page 14: 蓝牙操作说明
断开当前设备, 允许配对其它设备 连接: 将输入源切换至蓝牙， 打开手机蓝牙功能， 搜索 “ VMV A2 ” , 搜索到后点击配 对连接， 当手机显示 “已连接” 则已连接成功。 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不会自动 重新连接, 在这个时候, 短按遥控器的蓝牙按键(FN)就可以重新连接. 连接新设备: 长按遥控器的蓝牙按键(FN)。 在清除配对后， 部分手机可能会出现无 法再搜索到" VMV A2 "， 此时需要将手机保存的蓝牙设备" VMV A2 "删除掉， 然后再 搜索配对。... -
Page 15: 恢复出厂设置/保修条款
恢复 出厂设置 机器在未通电状态下， 按住电源键再通电， 直到显示屏显示logo之后， 松开按键。 保 修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天 内正常使用情况下出现故障 ， 客户可以选择退货或者保修 （不影响二次销售 才可退货） 。 正常使用一年内出现故障可以免费保修。 二、 购买日期以销售商开出的购机发票或收据日期为准 ， 网购可以交易截图 为准。 三、 有以下情况都不能享受 “三包” 服务 一切人为因素损坏， 包括非正常工作环境下使用或不按照说明 书使用； 用户私自拆机、 改装、 维修； 使用非指定或许可的配件造成损坏的； 机身的QC或保修贴损毁； 不能出示有效购机凭证； 不属于本公司产品。 四、 保修方式为送修 此条款只适于中国大陆... -
Page 18: Safety Notes
Safety notes CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, CAUTION RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER(OR BACK). DO NOT OPEN The lightning flash with arrowhead symbol,with in an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage”... -
Page 19: Features
Features Use the latest DSP chip and ST high power amplifier chip, the distortion at less than 0.0008% USB uses the second XMOS 16-core processor ,support native DSD512 and 32bit 768kHz! Super bass preamp output for connecting active subwoofers to form a 2.1 audio system. -
Page 20: Specification
Specification Inputs ............USB / Optical / Bluetooth /Coaxial / AES/EBU / LINE IN THD+N ................................0.0008% SNR ....................................115dB Channel separation ............................108dB Output power......................200Wx2(4Ω) / 100Wx2(8Ω) Subwoofer output level and cutoff frequency..........2Vrms/150Hz@-3dB USB transmission ........................Asynchronization USB compatibility ............Windows 7 / 8 / 8.1 / 10, Mac OSX、Linux Bit depth ..........USB / I 1bit，... -
Page 21: Remote Control
Remote Control Install CR2032 or BR2032 lithium 3V coin battery as instructions When using the remote control, point it toward the remote con-trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control. -
Page 22: Functions

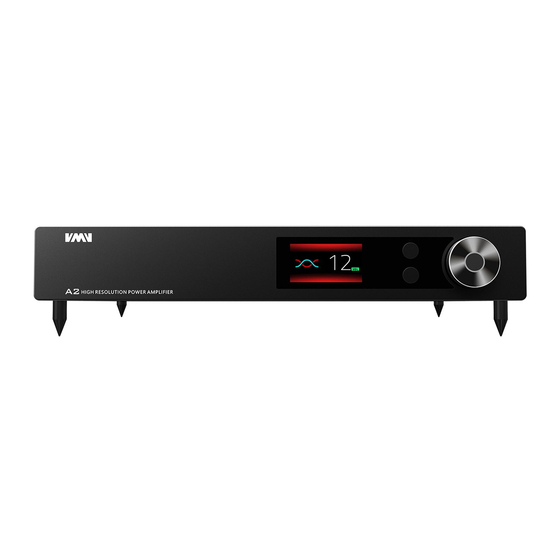

Functions Main unit front 1. Multi-function knob 4. Input source select 2. LED 5. Remote window 3. Display 6. Bluetooth * Note: Knob 1. Konb: Volume/Menu up or down 2. Button: Press to Menu/Enter Hold to Return or Power ON/OFF... -
Page 23: Main Unit Back
Main unit back 7. USB input 12. Optical input 8. Bluetooth antenna 13. Right speaker output 9. Unbalanced Line in 14. Left speaker output 10. AES/EBU input 15. Power input（100V-240V AC） 11. Coaxial in / SW OUT... -
Page 24: Operation Instructions
Operation Instructions MAIN 1、 Input source 2、 Volume Level 48kHz 3、 Display information There are 9 pages of settings S E T T I N G S in this menu. 1. INPUT INPUT 2. EQ BASS 3. BASS TREBLE 4. TREBLE SUB GAIN 5. - Page 25 EQ Setting E Q S E T T I N G 1. Direct Direct 2. Tone Tone 3. SDB Bass 4. Bass Super Bass 5. Super Bass Rock 6. Rock Soft 7. Soft Clear 8. Clear B A S S Bass adjustment range：-10dB ~ +10dB When the EQ mode is Direct or other EQ mode, changing the Bass will change the EQ to Tone...
- Page 26 G A I N GAIN LOW GAIN 1. LOW GAIN MIDDLE GAIN 2. MIDDLE GAIN HIGH GAIN 3. HIGH GAIN I N F O D I S P L AY INFO DISPLAY INPUT 1. INPUT SAMPLING RATE 2. SAMPLING RATE TEMPERATURE 3.
-
Page 27: Bluetooth Operating Instructions
Clear pairing: Long press the “Bluetooth" button(FN) on the remote control. After clearing the pairing, some phones may no longer be able to search for “VMV A2". In this case, you need to delete the Bluetooth device “VMV A2" which saved in... -
Page 28: Factory Reset/Warranty Terms
Factory Reset Connect the power cord when pressing the power button, until the screen shows logo. Warranty Terms 1.The Term of Service Foshan Shuangmusanlin Technology Co., Ltd promises to offer good-quality products. If the product is broken in 7 days after purchasing when you use it normally, you can choose to send it back for return, replacement or repairing (only the product does not affect the second sales can be returned ).
