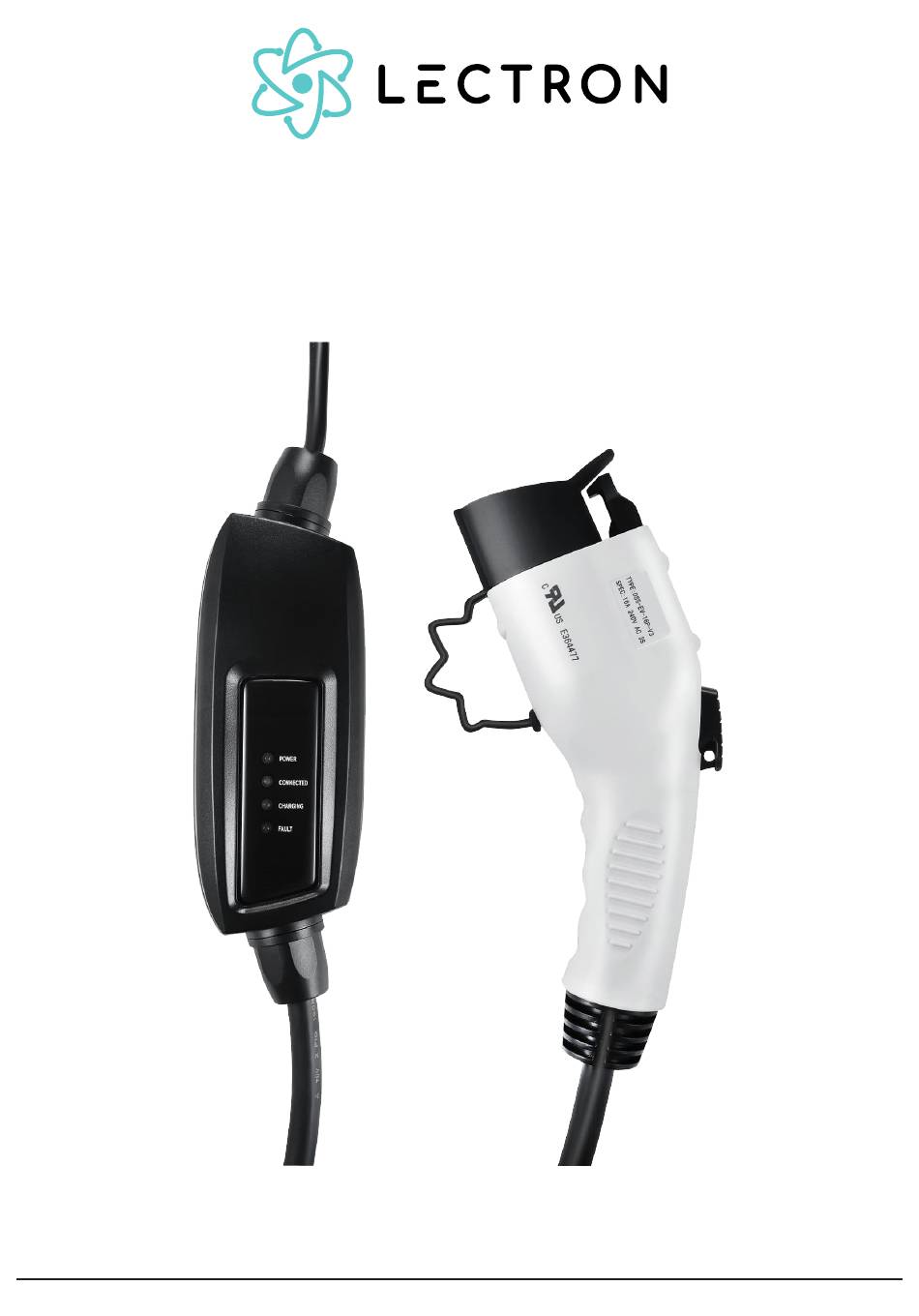

- Page 1 Portable Electric Car Charger (Level 1, 16A) User Manual Need help? Send us an email at: contact@ev-lectron.com...
-
Page 2: Package Includes

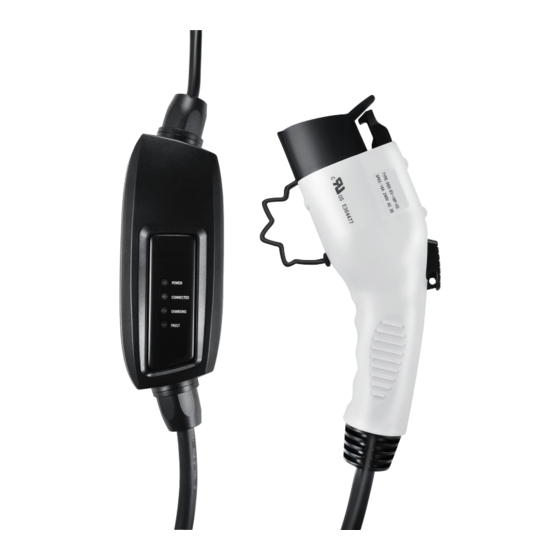

• If the output plug separates from the charger module or the charge coupler, DO NOT ATTEMPT TO REPAIR THE CABLE YOURSELF. Contact LECTRON Customer Support - contact@ev-lectron.com - for assistance. • When using your charger, basic precautions should always be followed, including the following: •... - Page 3 To reduce the risk of fire, connect only to a circuit provided with 20 amps maximum branch circuit overcurrent protection. Charger Components Release Button • Power • Connected • Charging • Fault Charge Coupler Need help? Send us an email at: contact@ev-lectron.com Page 3...
-
Page 4: Charging Your Vehicle
2. The indicator lights for Power & Connected will light up and stay solid to show that the charger is receiving AC power and is ready for use. POWER CONNECTED CHARGING FAULT Need help? Send us an email at: contact@ev-lectron.com Page 4... - Page 5 4. Charging begins automatically. Power will be delivered in accordance to the demand of the vehicle. While chaging, the Charging Indicator will blink continuously. Always verify that the vehicle charging status indicator by checking your vehicle panel. POWER CONNECTED CHARGING FAULT Need help? Send us an email at: contact@ev-lectron.com Page 5...
- Page 6 + 0 km 6/6 A 210 V FAULT 6. Disconnect the charger when the charge is completed by pressing the release button on the Charge Coupler and removing it from the vehicle. Need help? Send us an email at: contact@ev-lectron.com Page 6...
-
Page 7: Troubleshooting
Customer Support at contact@ev-lectron.com cools down. for assistance. 2. Disconnect the charger from the wall outlet. 2. House/socket wiring may be 3. Have a qualified electrician inspect the wall outlet faulty. and adapter. Need help? Send us an email at: contact@ev-lectron.com Page 7... -
Page 8: Specification
: 9.45’ (24cm) x 3.5’ (8.9cm) x 2.4’ (6cm) Weight : 2.1 kg (4.6lbs) Operating Temp : -30°C to +50°C (-22°F to +122°F) Certification : cULus lited, FCC Part 15 Class B For more information, visit: www.ev-lectron.com or contact us at contact@ev-lectron.com Made in China... - Page 9 Cargador Portátil de Coche Eléctrico (Nivel 1, 16A) Manual de Usuario Necesitas ayuda? Envíanos un email a: contact@ev-lectron.com...
-
Page 10: Contenido Del Paquete
• Si el enchufe de salida se separa del módulo cargador o del acoplador de carga, NO INTENTES REPARAR EL CABLE TÚ MISMO. Ponte en contacto con el Servicio de Atención al Cliente de LECTRON (contact@ev-lectron.com) para recibir ayuda. • Al utilizar tu cargador, siempre debes seguir las precauciones básicas, entre ellas las siguientes: •... - Page 11 Para reducir el riesgo de incendio, conecta únicamente a un circuito pro visto de una protección de sobrecorriente de 20 amperios como máximo. Componentes del Cargador Botón de Liberación • Energía • Conectado • Cargando • Fallo o Avería Acoplador de Carga Necesitas ayuda? Envíanos un email a: contact@ev-lectron.com Página 3...
- Page 12 2. Los indicadores luminosos de "Power" y "Connected" se encenderán y permanecerán fijos para indicar que el cargador está recibiendo alimentación AC y está listo para su uso. POWER CONNECTED CHARGING FAULT Necesitas ayuda? Envíanos un email a: contact@ev-lectron.com Página 4...
- Page 13 Durante la carga, el Indicador de Carga parpadeará con- tinuamente. Comprueba siempre que indicador de estado de carga del vehículo revisando el panel del mismo. POWER CONNECTED CHARGING FAULT Necesitas ayuda? Envíanos un email a: contact@ev-lectron.com Página 5...
- Page 14 + 0 km 6/6 A 210 V FAULT 6. 6. Desconecta el cargador cuando la carga se haya completado pulsando el botón de liberación del Acoplador de Carga y retirándolo del vehículo. Necesitas ayuda? Envíanos un email a: contact@ev-lectron.com Página 6...
-
Page 15: Solución De Problemas
El cargador reiniciará la carga b. Si el problema persiste, ponte en contacto con cuando se enfríe. el Servicio de Atención al Cliente de Lectron en contact@ev-lectron.com para obtener ayuda. 2. El cableado de la casa/enchufe puede estar defectuoso. -
Page 16: Especificaciones
: 9,45' (24cm) x 3,5' (8,9cm) x 2,4' (6cm) Peso : 2,1 kg (4,6lbs) Temperatura de Funcionamiento : -30°C a +50°C (-22°F a +122°F) Certificación : cULus lited, FCC Parte 15 Clase B Para más información, visita: www.ev-lectron.com o contacta con nosotros en contact@ev-lectron.com Fabricado en China... - Page 17 Chargeur électrique portable pour voiture (Niveau 1, 16A) Manuel d'utilisation Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com...
-
Page 18: Informations Relatives À La Sécurité
Lisez toutes les instructions de ce guide avant d'utiliser ce chargeur. • N'utilisez jamais le chargeur avec une rallonge. • N'utilisez jamais le chargeur avec un quelconque adaptateur secteur. Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 2... - Page 19 20 ampères maximum. Composants du chargeur Bouton de déverrouillage • Alimentation • Connecté • Chargement • Défaut Coupleur de charge Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 3...
- Page 20 2. Les voyants d'alimentation et de connexion sont allumés de manière fixe pour indiquer que le chargeur reçoit du courant alternatif et est prêt à être utilisé. POWER CONNECTED CHARGING FAULT Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 4...
- Page 21 Pendant la charge, le témoin de charge clignote con- tinuellement. Vérifiez toujours que l'indicateur d'état de charge du véhicule en consultant le panneau de votre véhicule. POWER CONNECTED CHARGING FAULT Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 5...
- Page 22 210 V FAULT 6. Déconnectez le chargeur lorsque la charge est terminée en appuyant sur le bouton de déverrouillage du coupleur de charge et en le retirant du véhicule. Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 6...
-
Page 23: Résolution De Problèmes
2. Le câblage de la maison/de la prise est peut-être défectueux. 2. Débranchez le chargeur de la prise murale. 3. Demandez à un électricien qualifié d'inspecter la prise murale et l'adaptateur. Vous avez besoin d'aide ? Envoyez-nous un email à: contact@ev-lectron.com Page 7... -
Page 24: Caractéristiques Techniques
: 9,45' (24cm) x 3,5' (8,9cm) x 2,4' (6cm) Poids : 2,1 kg (4,6lbs) Température de fonctionnement : -30°C à +50°C (-22°F à +122°F) Certification : cULus lited, FCC Partie 15 Classe B Pour plus d'informations, consultez le site www.ev-lectron.com ou contactez-nous à contact@ev-lectron.com Fabriqué en Chine...
