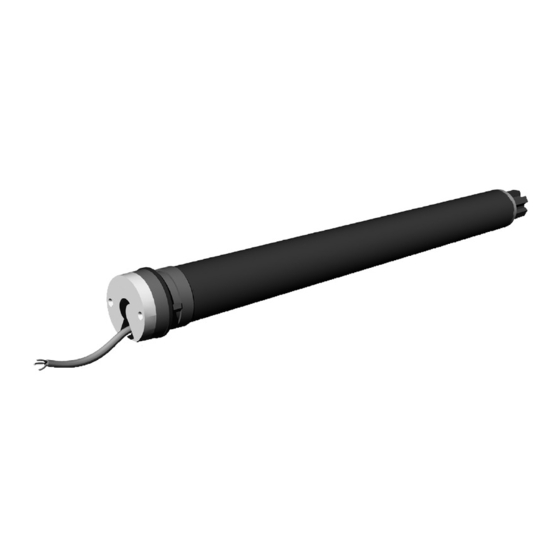

  • Page 1 Oximo 40 io NOTICE EN INSTRUCTIONS...

  • Page 2: Table Of Contents

    NOTICE ORIGINALE Cette notice s’applique à toutes les motorisations Oximo 40 io dont les déclinaisons sont disponibles au catalogue en vigueur. SOMMAIRE 1. Informations préalables 3. Utilisation et maintenance 1.1 Domaine d’application 3.1. Touches Montée et Descente 1.2 Responsabilité 3.2. Fonction STOP 3.3.

  • Page 3: Responsabilité

    Consignes de sécurité. La motorisation doit être installée par un professionnel de la motorisation et de l’automatisa- tion de l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle Consignes de sécurité, toute responsabilité...

  • Page 4: Câblage

    Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05 VVF alors installer le câble dans un conduit résistant aux UV, par exemple sous goulotte. Le câble de l’Oximo 40 io n’est pas démontable. S’il est endommagé, retourner la motorisation au SAV.

  • Page 5: Mise En Service

    (2.3.3.c) au fabricant de volet roulant ou à Somfy. Étape 3 : Réglage automatique (2.3.3.a) Étape 4 : Enregistrement du point de commande (2.3.4) UTILISATION Images non contractuelles Copyright © 2016 Somfy SAS. All rights reserved.
  • Page 6 V. 4) Appuyer simultanément sur les touches my et jusqu’au mouvement du produit motorisé. monte et s’arrête en position haute. my jusqu’au va et- vient du produit motorisé. Copyright © 2016 Somfy SAS. All rights reserved. Images non contractuelles...
  • Page 7 à enregistrer : PROG. commande est enregistré dans la motorisation. Si la motorisation n’est plus en mode programmation, effectuer de nouveau l’Étape 2.3.1, avant de réaliser l’Étape 2.3.4. Images non contractuelles Copyright © 2016 Somfy SAS. All rights reserved.

  • Page 8: Astuces Et Conseils D'installation

    Le point de commande utilisé Utiliser un point de commande enregistré n’est pas enregistré dans la ou enregistrer ce point de commande. motorisation. Copyright © 2016 Somfy SAS. All rights reserved. Images non contractuelles...
  • Page 9 2.4.2. Remplacement d’un point de commande Somfy perdu ou cassé Ne réaliser la double coupure de courant qu’au niveau de l’application à remettre à zéro. Cette remise à zéro supprime tous les points de commande locaux cependant les capteurs, les Positionner le produit motorisé...

  • Page 10: Utilisation Et Maintenance

    2) Appuyer de nouveau sur my jusqu’au mouvement du produit motorisé : la position favorite (my) est supprimée. 3.5.3. Ajout/Suppression de points de commande et capteurs Somfy Se référer à la notice correspondante. Copyright © 2016 Somfy SAS. All rights reserved.

  • Page 11: Astuces Et Conseils D'utilisation

    Nombre maximal de points de commandes et de capteurs associés Par la présente, Somfy SAS, F-74300 CLUSES déclare en tant que fabricant que la motorisation couverte par ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la Directive...
  • Page 12 The installer, who must be a motorisation and home automation professional, must ensure that the motorised product is installed in accordance with the standards in force in the country in which it is installed such as EN 13659 relating to roller shutters. Copyright © 2016 Somfy SAS. All rights reserved. Images not contractually binding...

  • Page 13: Liability

    Any After-Sales Service operation on the drive must be performed by a motorisation and home automation professional. If in doubt when installing the drive, or to obtain additional information, contact a Somfy adviser or go to the website www.somfy.com.

  • Page 14: Wiring

    If the drive is used outdoors and if the power supply cable is of the H05VVF type, then run the cable in a UV-resistant conduit, e.g. trunking. The cable for the Oximo 40 io cannot be removed. If it is damaged, return the drive to the After- Sales department.

  • Page 15: Commissioning

    (2.3.3.b) semi-automatic roller shutter and its accessories. mode(2.3.3.c) Step 3 : Automatic Setting of end limits(2.3.3.a) Step 4 : Programming the control point (2.3.4) Images not contractually binding Copyright © 2016 Somfy SAS. All rights reserved...
  • Page 16 The lower end limit is memorised. The motorised product rises and stops in the raised position. my button until the motorised product moves up and down. The end limits are programmed. Copyright © 2016 Somfy SAS. All rights reserved. Images not contractually binding...
  • Page 17 - Quickly press the PROG button on the RTS control point to be programmed: PROG. control point is programmed in the motorisation. If the motorisation is no longer in programming mode, repeat Step 2.3.1 then perform Step 2.3.4. Images not contractually binding Copyright © 2016 Somfy SAS. All rights reserved...

  • Page 18: Tips And Recommendations For Installation

    Check for compatibility and replace the compatible. control point if necessary. The control point used has not been Use a programmed control point or program programmed into the motor. this control point. Copyright © 2016 Somfy SAS. All rights reserved. Images not contractually binding...
  • Page 19 (If the application is at the upper or lower end limit, it will make a brief up and down movement). Press the PROG button on the Somfy local control point for 10 sec. 2 sec.

  • Page 20: Use And Maintenance

    (my). 2) Press my again until the motorised product moves: the favourite position (my) is deleted. 3.5.3. Adding/Deleting Somfy control points and Somfy sensors Refer to the corresponding guide. Copyright © 2016 Somfy SAS. All rights reserved.

  • Page 21: Tips And Recommendations For Use

    Maximum number of associated control points and sensors Somfy SAS, F-74300 CLUSES as manufacturer hereby declares that the drive covered by these instructions when marked for input voltage 230V~50Hz and used as intended according to these instructions, is in compliance with the Images not contractually binding Copyright ©...
