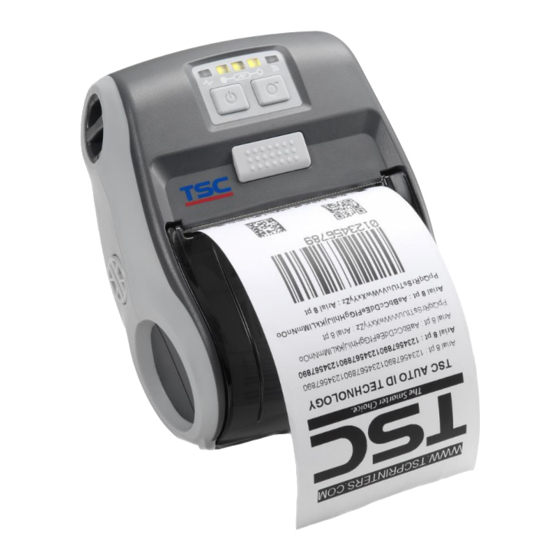

TSC Alpha-3R Manual

Hide thumbs Also See for Alpha-3R:
Table of Contents

Advertisement

Quick Links

Download this manual
;'RFTGTT5RT12
Alpha-3R
熱感式
攜帶型條碼印表機
系列型號:
使用者手冊
Alpha-3R

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Alpha-3R and is the answer not in the manual?

Questions and answers

Related Manuals for TSC Alpha-3R

Summary of Contents for TSC Alpha-3R

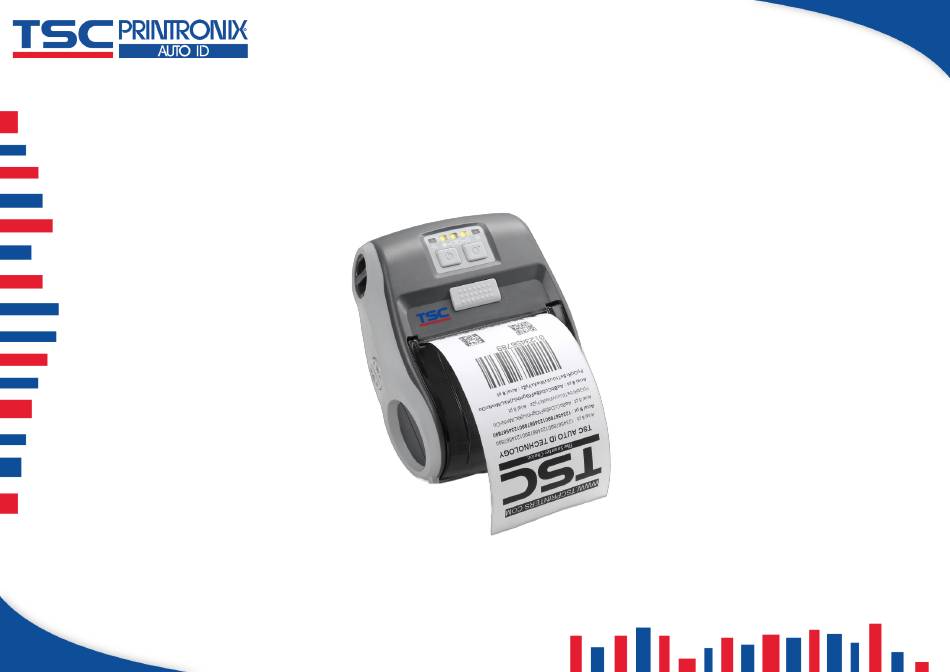

  • Page 1 ;’RFTGTT5RT12 Alpha-3R 熱感式  攜帶型條碼印表機 系列型號: 使用者手冊 Alpha-3R...
  • Page 2 版權聲明 © © 2021 TSC Auto ID Technology Co., Ltd, 本手冊和手冊中所述之條碼印表機軟體和韌體版權均歸 TSC Auto ID Technology Co., Ltd 所有。本手冊提供購買設備的操作者參 考和使用，未經明確的書面許可，不得為了其他目的使用、複製。所有其他品牌名稱、產品名稱或商標，隸屬於其他個別擁有 者。因持續產品的改進，故手冊中所述的機種規格、配件、零件、設計及程式內容應以實機為主，如有變更，恕不另行通知。 TSC 盡力確保手冊內容正確無誤，但錯誤在所難免。TSC 保留更正任何這類錯誤的權利，並聲明不對因此所造成的後果負責。...

  • Page 3: Table Of Contents

    目錄 1.印表機簡介 .........................................1 1.1 標準配備 ........................................2 1.2 選購配件 ........................................3 1.3 一般規格 ........................................4 1.4 列印規格 ........................................5 1.5 紙張規格 ........................................5 2. 產品介紹 ...........................................6 2.1 拆封與檢查 ........................................6 2.2.1 外觀 ........................................7 2.2.2 內部 ........................................8 2.2.3 側部 ........................................9 2.3 控制面板 ........................................10 2.3.1 指示燈與按鍵 ...................................... 10 2.3.2 開機功能...
  • Page 4 4.1 安裝皮帶夾 ........................................ 20 4.2 安裝攜帶型保護袋(選購) .................................... 21 5. TSC Console ........................................22 5.1 啟動 TSC Console ..................................... 22 5.2 設定 Wi-Fi 並新增至 TSC Console 介面..............................24 5.3 初始化印表機的 Wi-Fi 模組 (選配) ................................27 5.4 印表機功能 ........................................ 28 5.5 設定列印後動作 ......................................29...
  • Page 5 7. 保養辦法 ......................................... 32 8. 安規認證 ......................................... 34 9. 歷史紀錄 ......................................... 43...

  • Page 6: 印表機簡介

    1.印表機簡介 感謝您購買本公司出品的標籤印表機。 秉持高 C/P 值與耐用設計理念，TSC 推出 Alpha-3R 經濟款便攜型印表機。Alpha-3R 是一款體積輕巧、攜帶方便，支援收據/特選標 籤列印的印表機，操作簡易且列印快速可滿足您的各種行動列印需求。Alpha-3R 通過 IP54 國際標準認證 (須含攜帶保護袋)，具備 防塵、防水適合各種嚴酷惡劣環境，特殊外殼吸震設計，通過 1.5 公尺的落摔測試，堅固耐用可持續列印不中斷。 輕巧設計，方便使用者走到哪印到哪，整天攜帶也毫無負擔。多種傳輸介面包含標準 USB、亦提供藍牙、無線網路模組 802.11 a/b/g/n 或串列埠之選配，搭配攜帶式資料終端設備或者是智慧型手機，方便隨時列印清晰易讀的收據票券。 如需要自行編寫指令程式，請參閱 TSPL/TSPL2 指令手冊，您可於隨機配件的光碟中或於 TSC 網站 https://www.tscprinters.com 上 看到此指令手冊 。...

  • Page 7: 標準配備

    1.1 標準配備 產品標準配備 熱感式列印 紙張感應器(黑標)/反射式 印字頭開啟感應器 三個按鈕 (電源開/關鍵, 出紙鍵, 開蓋鍵) 雙色 LED 燈示印表機狀態、LED 燈示顯示電池狀態 USB 2.0 (full speed)通訊介面 8 MB SDRAM 記憶體 4 MB FLASH 記憶體 32 bit 200 MHz RISC 中央處理器 可支援模擬其它品牌（Eltron 、Epson 與 Zebra ）條碼機之程式語言 ® ® ® 內建...

  • Page 8: 選購配件

    1.2 選購配件 產品選購配件 使用者選配 工廠選配 802.11 a/b/g/n 無線網路模組 ○ 藍牙模組 ○ 可支援模擬 TSPL-EZ (EPL2 & ZPL)、ESC-POS 及 CPCL 之程式 ○ 語言 可調式黑標感應器/反射式 ○ (左/ 右/ 中央) 單顆電池充電器 ○ (可共用電源供應器) 四座電池充電器 ○ (可共用電源充電器) 車用變壓器(12-24V DC) ○ 防塵、防水攜帶型保護袋附肩背帶 ○ (通過 IP54 國際標準認證) Mini type USB 2.0 連接線...

  • Page 9: 一般規格

    1.3 一般規格 印表機體積尺寸 116 毫米(寬) x 148 毫米(高) x 70 毫米(長) 機殼 ABS 塑膠外包裹橡膠 印表機重量 550 公克(1.21 磅) 電源 充電式電池 (7.4V DC, 2500 mAh 鋰電池) 操作環境: -10 ~ 50˚C (14 ~ 122˚F), 濕度(非凝結)10 ~ 90% 環境條件 儲存環境: -40 ~ 60 ˚C (-40 ~ 140˚F), 濕度(非凝結)10 ~ 90%...

  • Page 10: 列印規格

    1.4 列印規格 列印規格 Alpha-3R 印字頭解析度 203 點/英吋 (8 點/毫米) 列印模式 熱感式 0.125 毫米 x 0.125 毫米 Dot size(點的尺寸) (寬 x 長) (1 毫米= 8 點) 列印速度 有 2, 3, 4 ips 可選擇 最快可至 4 ips (英吋每秒) 最大列印寬 72 毫米(2.83 英吋) 最大列印長...

  • Page 11: 產品介紹

    2. 產品介紹 2.1 拆封與檢查 當收到印表機之後，請將其置放於乾淨、平穩的桌面上，並小心地拆開印表機的包裝。清點是否包含以下物品: 條碼印表機一台  充電式鋰電池一顆  快速安裝手冊一份  電源線一條  皮帶扣一只  請妥善保管印表機的包裝配備及材料以便日後搬運的需要；如果上述物品中有任何短少或缺失，請洽購買經商號的客戶服務部門。...
  • Page 12 2.2.1 外觀 LED 指示燈 電源開關 紙卷蓋釋放鍵 進紙鍵 紙卷固定板調整鈕 紙卷蓋...
  • Page 13 2.2.2 內部 鋸齒撕紙鐵片 紙卷固定板 橡膠滾輪 印字頭 黑標感應器...
  • Page 14 2.2.3 側部 充電式鋰電池 電池卡榫 USB 連接埠 電源插孔 連接埠保護蓋...

  • Page 15: 控制面板

    2.3 控制面板 2.3.1 指示燈與按鍵 電池電量狀態指示燈 印表機狀態指示燈 無線通訊狀態指示燈 電源開關 進紙/暫停鍵 注意: 無線通訊設備於 Alpha-3R 機種為選配件 按鍵 功能 1. 長按兩至三秒直到發出”嗶嗶”聲即開啟印表機 2. 長按兩至三秒，燈號熄滅即關閉印表機 1. 待機狀態：進一張紙 2. 列印中：暫停/取消暫停...
  • Page 16 指示燈 狀態 指示 印表機在”正常待機”狀態 熄 綠(閃爍) 暫停 印表機狀態指示燈 紅(恆亮) 紙卷蓋開啟 紅(閃爍) 列印產生錯誤 綠(閃爍) 電池需充電 電池狀態指示燈 橘(恆亮) 電池充電中 電池電量狀態指示燈 電池電量狀態指示燈 綠(恆亮) 藍(恆亮) 無線通訊設備已連線 無線通訊狀態指示燈 藍(閃爍) 資料傳輸中...

  • Page 17: 開機功能

    2.3.2 開機功能 本印表機有三種開機功能可用來設定或測試印表機的硬體。在開機時同時壓住進紙按鍵( )再配合燈號放開按鍵便可啟動這些功能。 請依照下列步驟來啟動開機功能： 1. 關閉印表機電源。 2. 按住進紙按鍵( )不放的情況下開啟印表機電源( )。 3. 依照下表所列，在所需啟動的功能所示的燈號情況下放開進紙按鍵( )。 燈號順序:: 指示燈號 功能 (閃爍 5 次) (閃爍 5 次) (閃爍 5 次) (橘色恆亮) (綠色恆亮) 1. 紙張感應器校正 放開按鍵 1. 列印自測值並進入除錯模式 放開按鍵 3. 印表機初始化 (恢復出廠預設值) 放開按鍵...

  • Page 18: 安裝電池

    3. 安裝 3.1 安裝電池 先將電池左側放入印表機背面的電池插槽中。 將電池右側向下壓。將電池卡榫向外側撥鎖住電 池。 電池安全警告: -請將電池遠離火源。請勿將電池連接短路。 -請勿將電池拆開。請回收電池。...

  • Page 19: 電池充電說明

    3.2 電池充電說明 電池第一次使用前，請充電充滿 1.5~2 小時。充電電池使用壽命約 300 次。 3.2.1 電池於印表機上充電 打開印表機側邊的保護蓋並將電源線插入電源插孔中。 將電源線另一端插入插座中。 注意: -請關閉印表機的電源開關，再將電源線插入印表機的 電源插孔中 電池充電時，電池狀態指示燈為橘燈恆亮。 注意: -當電池持續充電超過 4~8 小時後，電池已充電完成， 電池狀態指示燈橘燈會熄滅。...

  • Page 20: 電池於充電座充電(選配)

    3.2.2 電池於充電座充電(選配) 將電源線插入電源插孔中。 將電池置入充電座中。(電池放入方式是參見第 3.1 章節) 將電源線另一端插入插座中。 指示燈狀態 指示 綠 / 恆亮 電池充電已完成 紅 / 恆亮 電池充電中 紅 / 閃爍 電池充電錯誤 未放入電池 熄滅 電池持續充電超過 1.5~2 小時...

  • Page 21: 使用車用充電器(選配)

    3.2.3 使用車用充電器(選配) 打開印表機側邊的保護蓋並將電源線插入電源插孔 中。 將車用充電器插入車上點菸孔。...

  • Page 22: 傳輸設備

    3.3 傳輸設備 3.3.1 安裝傳輸線 USB to USB 傳輸線 (選配) 將印表機側邊的保護蓋開啟將傳輸線兩端連結於印  表機和電腦裝置 USB to RS-232 傳輸線 (選配) 將印表機側邊的保護蓋開啟將傳輸線兩端連結於印  表機和電腦裝置 3.3.2 無線藍牙裝置(選配) 預設值 開啟印表機電源後，印表機內建的藍牙裝置即被開  RF- SPP 藍牙裝置名稱 啟。 0000 密碼...

  • Page 23: 安裝紙張

    3.4 安裝紙張 按壓紙卷蓋釋放鍵，開啟紙卷蓋。 硬幣旋轉紙卷固定板調整鈕，使紙卷固定板調整至紙 卷大小之適當位置 注意: -調整紙卷固定板位置時，請將固定板調整至標示紙卷大小的位 置，紙卷固定板需遮蓋標示線並露出指示點。 紙卷固定板 紙卷固定板...
  • Page 24 以列印面朝外方式放入紙卷，拉出一小段紙(需超過鋸 齒撕紙鐵片)，使紙卷蓋關回時還可露出一段紙張。 以雙手按壓紙卷蓋兩側，確認紙卷蓋完全蓋起並露出 一段紙張。...

  • Page 25: 安裝配件

    4. 安裝配件 4.1 安裝皮帶夾 依左側圖示，將皮帶扣穿入印表機扣孔。 將皮帶扣上兩顆扣子扣起。 完成後，可將印表機掛於皮帶上。...

  • Page 26: 安裝攜帶型保護袋(選購)

    4.2 安裝攜帶型保護袋(選購) 開啟保護袋上蓋。 將印表機依左圖示放入保護袋中。 關閉保護袋上蓋。印表機列印時需將保護袋外蓋開啟 保護袋外蓋 使可列印。...

  • Page 27: Tsc Console

    5. TSC Console TSC Console 是個整合各功能，讓使用者能調整不同設定的工具，舉凡查看狀態、調整印表機參數、下載圖片、文字、韌體等等外， 也能夠透過傳送指令來讓印表機運作。 ※ 印表機韌體為 A2.12 之前版本將會以 9100 埠作為指令埠；韌體為 A2.12 後版本則會以會以 6101 埠作為指令埠 5.1 啟動 TSC Console 雙擊圖示以啟動軟體。 點選 Printer > Add Printers 來手動新增印表機至 TSC Console。...
  • Page 28 選擇當前印表機所使用之介面。 所選之印表機將會新增至 TSC Console 介面。 勾選印表機並進行設定。 (如需詳細使用說明，請參閱 TSC Console 使用手冊)

  • Page 29: 設定 Wi-Fi 並新增至 Tsc Console 介面

    5.2 設定 Wi-Fi 並新增至 TSC Console 介面 使用 USB 或 COM Port 連接至 TSC Console 介面。 (請參考章節.5.1) 雙擊印表機進入印表機組態頁面。 點擊 Get 以讀取印表機資訊。 點選 Wi-Fi 頁籤以進行相關設定。.
  • Page 30 For WPA-Personal 填寫SSID。 於Encryption(加密)處, 選擇WPA-Personal。 III. 填寫密鑰。 選擇 DHCP 為 ON (如選擇 OFF, 請填寫IP Address, Subnet Mask 和 Gateway)。 設定完成後, 點擊 Set 按鈕。 注意: 按下”Set/設定”按鈕之前, 輸入的字段將以黃色顯示，以提醒此 項目有修改。於 DHCP, 使用者可以在“Printer Name” 處編輯 修改印表機名稱。也可在 “Raw Port” 處編輯修改 Raw Port For WPA-Enterprise 填寫 SSID。 於...
  • Page 31 點擊 Set 按鈕後, 將彈出如下所示的提示視窗。以重置 印表機。 IP 將顯示在工具程式的 “IP address” 項目中。 移除連接的傳輸線。 點選主頁上方 Add Printer 透過 Network 於 TSC Console 上新增此印表機。 在 TSC Console 列表中選擇此印表機 , 然後雙擊該印表 機進入設置頁面。 單擊 "Print Test Page" 按鈕以通過 Wi-Fi 介面列印測試 頁以測試。...

  • Page 32: 初始化印表機的 Wi-Fi 模組 (選配)

    5.3 初始化印表機的 Wi-Fi 模組 (選配) 返回主頁面。 點選 Functions 按鈕。 點選 Wi-Fi Default 進行無線網路設定之重置。...

  • Page 33: 印表機功能

    5.4 印表機功能 印表機功能提供使用者基本操作選項。 點選 Printer Function。 點選後會出現左下圖示，每個選項的功能敘述如下: 功能 描述 Calibrate 感應器校正 Reset Printer 重啟印表機 Factory Default 恢復出廠預設值並重開機 Print Test Page 列印測試頁 Configuration Page 列印自測頁 Ignore AUTO.BAS 重啟並在此該次忽略 AUTO.BAS 檔案 Exit Line Mode 離開行模式 Enter Line Mode 進入行模式 Wi-Fi Default 清除 Wi-Fi 設定 Dump Text 進入印表機偵錯模式...

  • Page 34: 設定列印後動作

    5.5 設定列印後動作 當使用者使用選購配件時，如裁刀模組、撥紙模組、回收模組等，請在校正紙捲後選擇對應的列印後動作。 請參照下列步驟完成設定: 依章節 5.1 將標籤機新增至 > 雙擊印表機> Configuration(印表機組態)頁面將會彈出 > 點選 讀取資料 TSC Console Printer > 至視窗下半部 Common 欄位 > 尋找 > 依應用需求點選對應模式 > 點選 以完成設定。 Post-Print Action(列印後動作)

  • Page 35: 故障排除

    運作，請與您購買經銷商的技術支援部門聯繫，以獲取更多協助。 問題 可能因素 解決方法 * 正確安裝電池或更換新電池 * 電池安裝不正確 電源指示燈不亮 * 開啟電源開關 * 電池沒電(電池已損換) * 電池需充電 TSC Console 顯示 “印表機開啟” * 紙卷蓋未關閉 * 請關閉紙卷蓋 * 紙卷用盡 * 安裝新紙卷 TSC Console 顯示“紙張用盡” * 紙卷安裝路徑不正確. * 請參照紙卷安裝的各項步驟重新進行安裝 * 黑標感應器偵測不正確 * 重新校正標籤感應器 * 黑標感應器偵測不正確...
  • Page 36 * 重新安裝耗材 * 清潔印字頭 * 紙卷安裝不正確 * 清潔橡膠滾輪 * 印字頭上有灰塵或膠黏劑堆積 * 調整印表機列印濃度和列印速度 列印品質不佳 * 列印濃度設定不當 * 印出自測值，查看判斷是否為印字頭損壞，如是印字 * 印字頭損壞 頭損壞，請更換印字頭 * 更換適合的紙卷 * 確認紙卷蓋已完全關閉 左右兩邊欲印內容遺失 * 紙卷尺寸設定不正確 * 設定正確的紙卷尺寸 * 印字頭上有髒污 * 清潔印字頭 黑色標籤紙出現灰色線條 * 橡膠滾輪有髒污 * 清潔橡膠滾輪 * 印表機在 Hex Dump mode 模式下 * 將印表機重新開關機，跳出...
  • Page 37 7. 保養辦法 本節介紹如何簡易保養印表機及相關維護程序以確保列印的品質，以下為建議與方法。 清潔 根據所用耗材的不同，印表機可能會積累殘留物（耗材灰塵，粘合劑等） ，此為正常現象。 為保持最佳列印品質及延長機器壽命，  應定期清潔印表機並定期更換、清潔印字頭以清除殘留物。 消毒 對印表機進行消毒以保護自己和他人，並助於防止病毒傳播。  注意 在執行任何清潔或消毒動作之前，將電源開關關閉） 。 保持電源線連接以使印表機接地以減少靜電損壞的風險。  清潔印表機內部區域時，請勿佩戴戒指或其他金屬物品。  僅使用本文檔推薦的清潔劑。 使用其他代替可能會損壞印表機並使保固無效。  請勿將液體清潔劑直接噴灑或滴入印表機。 請先將液體清潔劑沾在乾淨不起毛絮的布上，然後再用此濕的布清理印表機。  請勿在印表機內部使用罐裝空氣，因為它會將灰塵和碎屑吹到感應器和其他關鍵組件上。  僅使用吸塵器，吸塵器的噴嘴和軟管應導電且接地，以排出累積的靜電。  所有參考文獻中皆要求使用異丙醇 (99% or greater isopropyl alcohol) 清潔印字頭，以減少濕氣腐蝕的風險。  請勿用手觸摸印字頭。 如果不小心觸摸它，請使用99％異丙醇對其進行清潔。  使用任何清潔劑時，請始終採取個人預防措施。...
  • Page 38 清潔工具 棉花棒  無塵布  無帶有金屬的軟毛刷子  吸塵器  75% Ethanol 乙醇（用於消毒）  99% Isopropyl alcohol 異丙醇（用於印字頭和橡膠滾筒清潔）  原廠印字頭清潔筆  溫和的清潔劑（不含氯）  清潔保養程序 清潔部分 方式 建議清潔頻率 1. 在清潔印字頭之前，請務必先關閉印表機電源。 更換一卷新標籤紙卷時， 印字頭 2. 讓印字頭冷卻至少一分鐘。 請清潔印字頭。 3. 使用沾取 99％異丙醇的棉花棒或正品的印字頭清潔筆清潔印字頭表面。 1. 關閉印表機電源 更換新標籤紙卷時清潔樣 橡膠滾輪 2.
  • Page 39 8. 安規認證 2014/30/EU(EMC), 2014/35/EU(LVD), 2011/65/EU(RoHS 2.0) EN 55032 Class B EN 55024 EN61000-3-2:2014 EN61000-3-3:2013 EN 60950-1 FCC part 15B, Class B This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 40 NOM-019-SCFI-1998 10 C.F.R. Section 430.23(aa) (Appendix Y to Subpart B of part 430) Energy Star for Imaging Equipment 2.0 TP TC 004/2011 TP TC 020/2011 LP0002 Important safety instructions: Read all of these instructions and keep them for later use. Follow all warnings and instructions on the product.
  • Page 41 Hazardous moving parts, keep fingers and other body parts away. CAUTION: (For equipment with RTC (CR2032) battery or rechargeable battery pack) Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries according to the Instructions as below. 1.
  • Page 42 30mW 5470-5725MHz Hereby, TSC Auto ID Technology Co., Ltd. declares that the radio equipment type [Wi-Fi] IEEE 802.11 a/b/g/n is in compliance with Directive 2014/53/EU The full text of the EU declaration of conformity is available at the following internet address: http:// www.tscprinters.com...
  • Page 43 Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Radio Frequency (RF) Exposure Information The radiated output power of the Wireless Device is below the Industry Canada (IC) radio frequency exposure limits. The Wireless Device should be used in such a manner such that the potential for human contact during normal operation is minimized.
  • Page 44 NCC 警語: 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。(即 低功率電波輻射性電機管理辦法第十二條) 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。 前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干 擾。(即低功率電波輻射性電機管理辦法第十四條) 警告使用者： 此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。 設備名稱：可攜式熱感條碼印表機，主型號： Alpha-2R Series Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 六價鉻 多溴聯苯 多溴二苯醚 Ｕnit 單元 鉛 汞 鎘 Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated (Pb) (Hg) (Cd) chromium biphenyls...
  • Page 45 ○ ○ ○ ○ ○ 內外鐵件 ○ ○ ○ ○ ○ ○ 滾輪 ○ ○ ○ ○ ○ 電路板 ○ ○ ○ ○ ○ 晶片電阻 積層陶瓷表面黏 ○ ○ ○ ○ ○ ○ 著電容 ○ ○ ○ ○ ○ 集成電路-IC ○ ○...
  • Page 46 MFi for Bluetooth Use of the Made for Apple badge means that an accessory has been designed to connect specifically to the Apple product(s) identified in the badge, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.
  • Page 47 For US Model Made for iPhone® XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone SE, iPhone 6s, iPhone 6s Plus, iPhone 6, iPhone 6 Plus, iPhone 5s, iPad Pro® 12.9-inch (2nd generation), iPad Pro 10.5-inch, iPad® (6th generation), iPad (5th generation), iPad Pro 9.7-inch, iPad Pro 12.9-inch (1st generation), iPad Air®...
  • Page 48 9. 歷史紀錄 Date Content Editor...
