hepco & becker 4207536-01 Manual

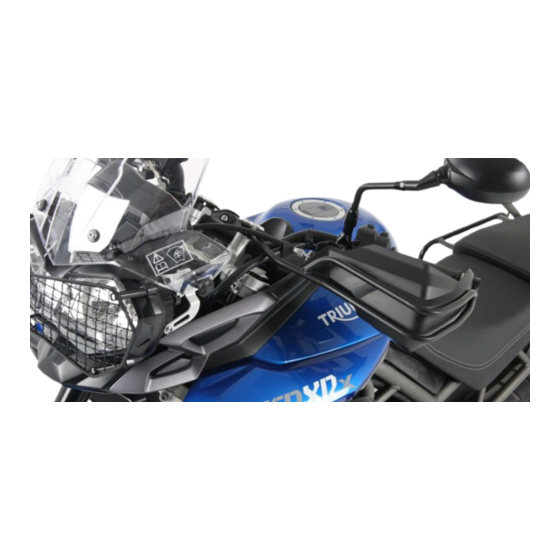

Griffschutz / Handle protection set
TRIUMPH Tiger 800 XR / XRX / XRT
Baujahr 2015-2017 / date of manufacture 2015-2017
Artikel Nr.: / Item-no.:
7536
420 -01
schwarz / black
INHALT

CONTENTS

1 700008852 Griffschutz links schwarz
1 700008853 Griffschutz rechts schwarz
1 700008854 Schraubensatz:
2 Senkkopfschrauben M6x45
2 Senkkopfschrauben M10x1,25x90
2 Senkkopfschrauben M8x50
2 Senkscheiben ø10,5xø25mm
2 Senkscheiben ø8,4xø25mm
BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

WICHTIG
IMPORTANT
Eine Seite nach der anderen montieren, damit sich der Lenker nicht verstellt !
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine
bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker
an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird
sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen
auf festen Sitz kontrollieren!
Mount one side after the other, so that the handle bar position does not change !
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action, you should
ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws should be tightened to
the torque specified. This guarantees, that the product is mounted without tension. Observe the tightening torques of the manufacturer!
Control all screw connections after the assembling for tightness!
Set
Verlängerung/extension
1 700008852 Handle bar left black
1 700008853 Handle bar right black
1 700008854 Screw kit:
2 countersunk head screw M6x45
2 countersunk head screw M10x1,25x90
2 countersunk head screw M8x50
2 countersunk washer ø10,5xø25mm
2 countersunk washer ø8,4xø25mm
Ratsche/Ratchet
1
