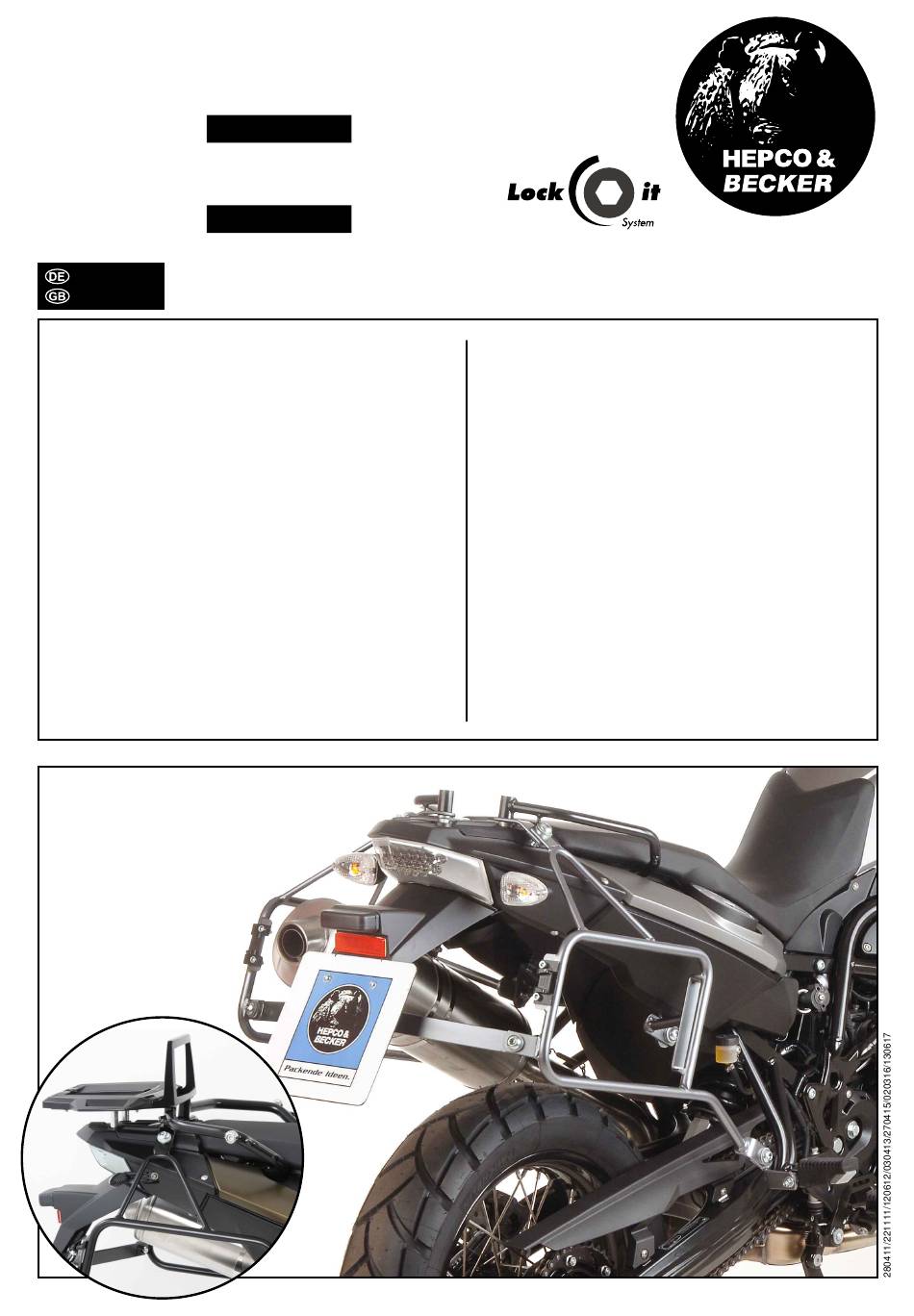

hepco & becker 650652 00 01 Mounting Instructions

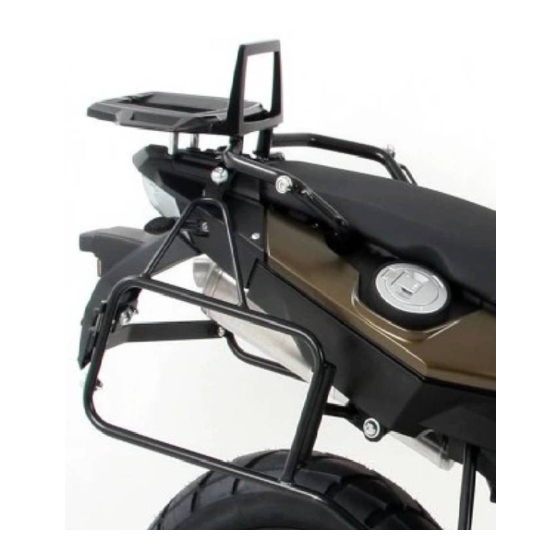

Kofferträger / Side carrier
BMW F650 GS / BMW F700 GS
ab Baujahr 2008 / from date of manufacture 2008
650
Artikel Nr.: / Item-no.:
BMW F800 GS
ab Baujahr 2008 / from date of manufacture 2008
650
Artikel Nr.: / Item-no.:
INHALT
CONTENTS
1 705.027HB
1 705.028HB
2 705.249HB
2 705.250HB
1 705.251HB
1 705.252HB
1 705.253HB
1 705.254HB
1 Schraubensatz:
2 Linsenkopfschraube M 6 x 45
4 Zylinderschraube M 8 x 55
2 Zylinderschraube ISK M 8 x 50
2 Zylinderschraube ISK M 8 x 25
4 Zylinderschraube ISK M 6 x 18
2 Flanschkopfschrauben M 8 x 25
9 Lock-it Systemschraube
7 Lock-it Sicherungsscheibe
8 U-Scheibe ø6,4
10 U-Scheibe ø8,4
2 U-Scheibe ø8,4 x 3mm
6 Selbstsichernde Mutter M6
2 Selbstsichernde Mutter M8
2 Mutter M8
2 Alu-Distanzen ø18 x ø9 x 34
2 Alu-Distanzen ø18 x ø9 x 7
2 Alu-Distanzen ø18 x ø9 x 5
2 Alu-Distanzen ø20 x ø9 x 12
652
00 01
Schwarz/black
653
00 01
Schwarz/black
Kofferträger, links
Kofferträger, rechts
Lock it Haltelaschen oben
Lock it Halteadapter mitte
Lock it Halteadapter unten links
Lock it Halteadapter unten rechts
Lock it Halteadapter hinten
Querbügel
1 705.027HB
1 705.028HB
2 705.249HB
2 705.250HB
1 705.251HB
1 705.252HB
1 705.253HB
1 705.254HB
1 Screw set:
2 filister head screw M 6 x 45
4 allen screw M 8 x 55
2 allen screw M 8 x 50
2 allen screw M 8 x 25
4 allen screw M 6 x 18
2 flangescrew M 8 x 25
9 lock it screw
7 lock washer
8 washer ø6,4
10 washer ø8,4
2 washer ø8,4 x 3mm
6 self-nock nut M6
2 self-nock nut M8
2 nut M8
2 spacer ø18 x ø9 x 34
2 spacer ø18 x ø9 x 7
2 spacer ø18 x ø9 x 5
2 spacer ø20 x ø9 x 12
carrier left
carrier right
mounting adapter top
mounting adapter middle
mounting adapter bottom left
mounting adapter bottom right
mounting adapter rear
Bracing bow
1
