Easyrack
KTM 890 Duke R
2020-
Artikel Nr.: / Item-no.:
7602
661
01 01
schwarz/black
KTM 790 Duke
2018-
Artikel Nr.: / Item-no.:
7569
661
01 01
schwarz/black
INHALT
CONTENT
1x 700010061 Rohradapter links
1x 700010062 Rohradapter rechts
1x 700010063 Schraubensatz:
4x Linsenschraube M8x65
4x Zylinderschraube M6x20
4x Zylinderschraube M6x12
4x Selbstsichernde Mutter M6
4x Viereck-Scheibe 20x20x ø6,4
4x U-Scheibe Ø6,4
4x U-Scheibe Ø8,4
2x Aludistanz Ø15xØx9x20mm
2x Aludistanz Ø15xØx9x25mm
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:

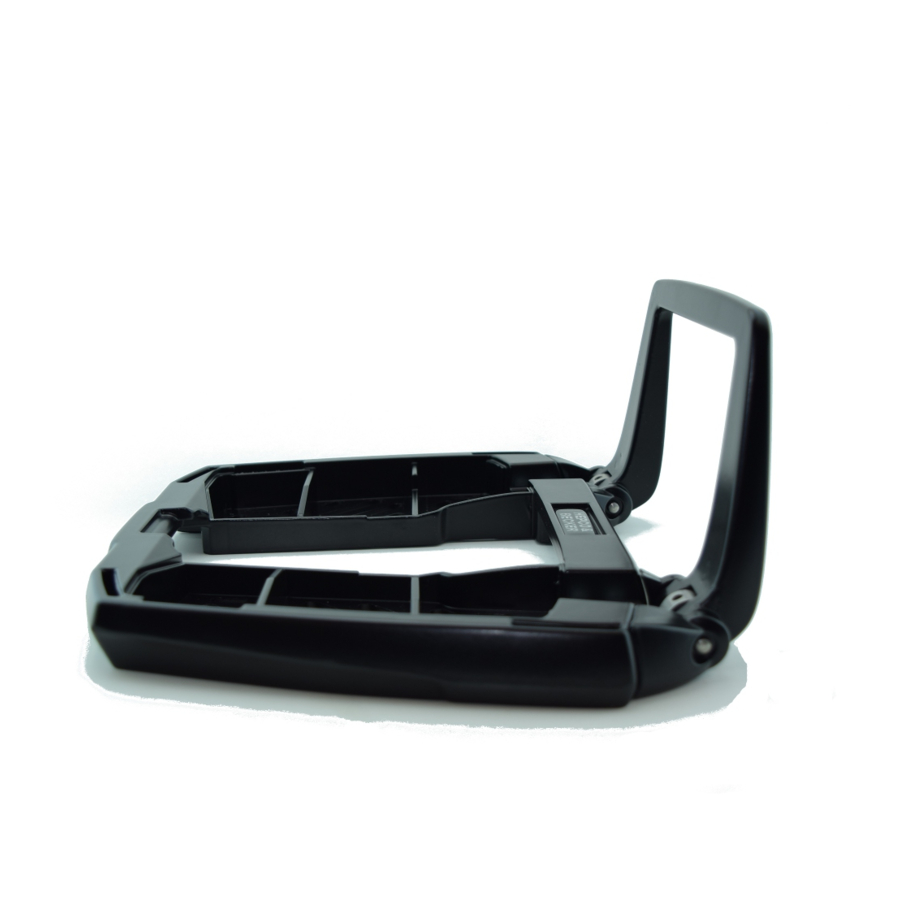

1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
Easyrack
Alurack
Artikel Nr.: / Item-no.:
7602
652
01 01
schwarz/black
Artikel Nr.: / Item-no.:
7569
652
01 01
schwarz/black
1x 700010061 Tube adapter left
1x 700010062 Tube adapter right
1x 700010063 Screw kit:
4x fi lister head screw M8x65
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x special washer 20x20x ø6,4
4x washer Ø6,4
4x washer Ø8,4
2x alu spacer Ø15xØx9x20mm
2x alu spacerØ15xØx9x25mm
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
Alurack
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Easyrack
Summary of Contents for hepco & becker Easyrack
- Page 1 1x 799.902HB bow for Alu-rack 1x 799.903HB Abdeckplatte für Rack 1x 799.903HB plastic cover for rack Bei Bestellung eines Easyracks zusätzlich: When ordering a Easyrack: 1x 700008650 Easyrack 1x 700008650 Easyrack 1x 700008647 Abdeckblende links 1x 700008647 plastic cover left...
- Page 2 BENÖTIGTE WERKZEUGE TOOLS REQUIRED WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment festgezogen.
- Page 3 When mounted together with the C-Bow holder, the alu spacers on the left side are obsolete. Montage des Easyracks: Das Easyrack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt.
- Page 4 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Aluracks: Das Alurack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt. Anschließend Kunststoffabdeckung montieren. Fastening of the Alurack: On the tube adapters. Use allen screws M6x20 and special washers 20x20xØ6,4.
