hepco & becker 6617569 01 01 Manual

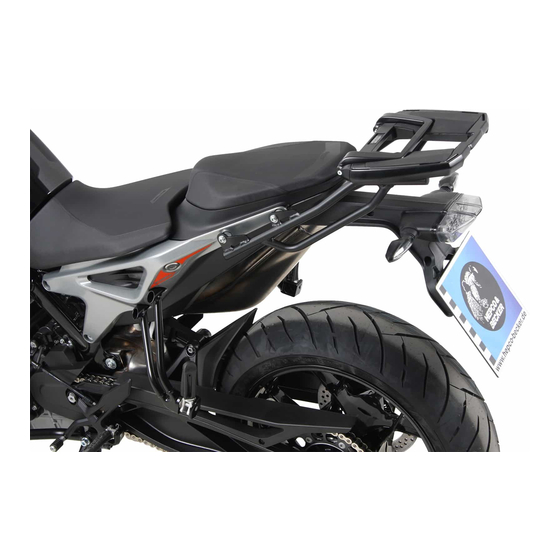

Easyrack
Artikel Nr.: / Item-no.:
7569
661 01 01
KTM 790 Duke
ab Baujahr 2018 / from date of manufacture 2018
INHALT
CONTENTS
1x 700010061 Rohradapter links
1x 700010062 Rohradapter rechts
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x 700010063 Schraubensatz:
4x Linsenschraube M8x65
4x Zylinderschraube Innensechskant M6x20
4x Zylinderschraube Innensechskant M6x12
4x Selbstsichernde Mutter M6
4x Viereck-Scheibe 20x20x ø6,4
4x U- Scheibe Ø6,4
4x U- Scheibe Ø8,4
2x Aludistanz Ø15xØx9x20mm
2x Aludistanz Ø15xØx9x25mm
1x 700010061 tube adapter left
1x 700010062 tube adapter right
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x 700010063 Schraubensatz:
4x filister head screw M8x65
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x special washer 20x20x ø6,4
4x washer Ø6,4
4x washer Ø8,4
2x alu spacer Ø15xØx9x20mm
2x alu spacerØ15xØx9x25mm
Alurack
Artikel Nr.: / Item-no.:
7569
652 01 01
Bei langen Autobahnfahrten entsteht durch die Auspuffsituation
ein enormer Hitzestau, der zum Schmelzen vom Topcasekunststoff
oder anderen Gepäckstücken führen kann. Wir empfehlen daher
unbedingt die Verwendung unseres optionalen Hitzeschutzblechs
Art.Nr.: 42247569 00 01
During long motorway journeys, the exhaust situation results in
an enormous heat accumulation which can lead to melting of the top
case plastic or other pieces of luggage. We therefore strongly
recommend the use of our optional heat protection plate
Product No.: 42247569 00 01
schwarz/black
Easyrack
Alurack
Kombinierbar mit C-Bow Halter / Combinable with C-Bow holder
HINWEIS
NOTICE
1
