Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k
používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni
originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları

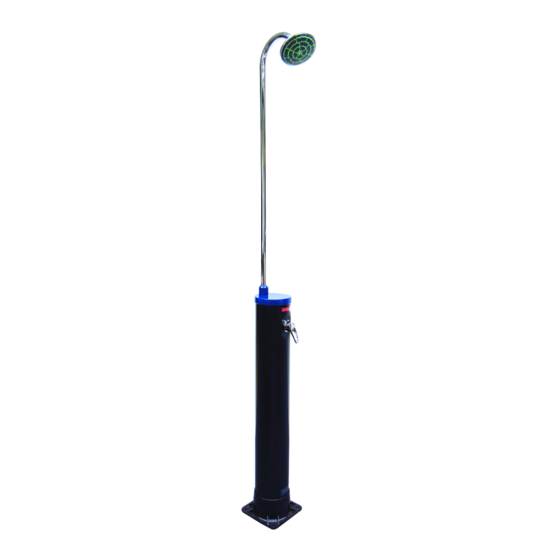

Solardusche
Flexible
de
Solardusche................................................... 4
fr
Douche solaire............................................. 22
es
Ducha solar.................................................. 40
hu
Szolárzuhany................................................58
sk
Solárna sprcha.............................................76
ro
Duș solar...................................................... 94
bg
Соларен душ............................................. 112
en
Solar shower................................................ 13
it
Doccia solare............................................... 31
cs
Solární sprcha..............................................49
sl
Solarna prha.................................................67
pl
Prysznic solarny.......................................... 85
hr/bs
Solarni tuš.................................................. 103
tr
Güneş enerjili duş......................................121
Advertisement
Chapters
Table of Contents
Related Manuals for Steinbach Flexible 049010
Summary of Contents for Steinbach Flexible 049010
- Page 1 Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni GmbH unzulässig und strafbar.
-
Page 3: Übersicht
Dichtung für Tank Duschkopf Schlauchadapter Betriebsanleitung (ohne Abbildung) Benötigtes, nicht mitgeliefertes Hilfsmaterial Befestigungsmaterial (Schrauben und Dübel für Ihren Untergrund aus Stein, Beton oder Holz) oder das Steinbach Outdoor - Bodenelement Optional erhältlich Steinbach Outdoor - Bodenelement inklusive Befestigungsmaterial (Art. Nr. 049028) -
Page 4: Table Of Contents
Inhaltsverzeichnis Übersicht..............................3 Lieferumfang/Produktteile........................3 Allgemeines.............................. 5 Zeichenerklärung............................. 5 Sicherheit..............................5 Beschreibung............................6 Vorbereitung............................. 7 Standplatz und Anschlüsse vorbereiten....................7 Installation..............................7 Solardusche aufstellen........................7 Solardusche zusammensetzen......................8 Tank befüllen............................8 Bedienung..............................9 Solardusche benutzen......................... 9 Reinigung..............................9 Demontage..............................9 Produkt abbauen..........................9 Lagerung..............................9 Fehlersuche............................10 Technische Daten...........................10 Ersatzteile..............................11 Entsorgung............................. -
Page 5: Allgemeines
Allgemeines Betriebsanleitung lesen und aufbewahren Diese Betriebsanleitung gehört zu dieser Solardusche (im Folgenden auch „Produkt“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verletzungen oder Schäden am Produkt führen. -
Page 6: Beschreibung
Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit VORSICHT! einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. Dieses Signalwort warnt vor möglichen Sachschäden. HINWEIS! Allgemeine Sicherheitshinweise Sicherheitshinweise für Personen WARNUNG! Erstickungsgefahr durch Verpackungsmaterial! Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem Verpackungsmaterial kann zum Tod durch Ersticken führen. -
Page 7: Vorbereitung
Die schematische Abbildung zeigt die Funktionsweise einer Solardusche: Der gesamte Körper der Dusche ist mit Wasser gefüllt und funktioniert ähnlich einem Elektroboiler, bei dem sich das erwärmte Wasser ebenfalls oben sammelt. Wird Warmwasser benötigt, so wird durch Betätigung der Armatur am Boden des Tankes Kaltwasser eingelassen und das im... -
Page 8: Solardusche Zusammensetzen
Solardusche zusammensetzen Beim Einsatz von Werkzeug werden die Anschlüsse beschädigt. Verschrauben Sie die Einzelteile handfest. Die Schraubverbindung ist vor dem vollständigen Einschrauben dicht, sodass die Einzelteile korrekt positioniert werden können. Der Duschkopf soll nach unten zeigen. Sind Schraubverbindungen undicht, umwickeln Sie das Gewinde mit Teflonband. Gehen Sie wie folgt vor, um die Solardusche zusammenzusetzen: 1. -
Page 9: Bedienung
Bedienung Solardusche benutzen Beachten Sie folgendes, bevor Sie Ihre Solardusche benutzen: - Wenn das Produkt länger nicht benutzt wird, können sich im warmen Wasser Keime und Bakterien vermehren, Infektionsgefahr! Der Tank muss entleert werden. - Die Wassertemperatur im Tank ist von der Sonneneinstrahlung abhängig. Bei bewölktem Wetter dauert die Erwärmung des Wassers länger. -
Page 10: Fehlersuche
Fehlersuche Fehlerbild Ursache Behebung Nach dem Schließen der Armatur Dieser Umstand ist durch das Es handelt sich dabei um keinen läuft das Wasser aus dem Aufheizen des Wassers im Mangel! Duschkopf noch nach. drucklosen Tank bedingt. Wasser dringt aus einer Die Schraubverbindung ist undicht. -
Page 11: Ersatzteile
Ersatzteile 049901 - Duschkopf 049900 - Duschstange 049904 - Handtuchhalter 049903 - Schraubring für Solardusche Flexible 049905 - Dichtungsring für Solardusche Flexible 049902 - Griff für Einhebelmischer 049907 - Schlauchadapter 049908 - Teflonband Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. -
Page 12: Package Contents/Components
Hose adapter Operating instructions (no illustration) Required tools/materials (not supplied) Attachment material (screws and wall anchors for your stone, concrete or wooden floor) or the Steinbach outdoor floor element Optionally available Steinbach outdoor floor element including attachment material (item no. 049028) - Page 13 Contents Overview..............................3 Package contents/components......................12 General Information..........................14 Read and keep the operating instructions..................14 Explanation of Symbols.........................14 Safety...............................14 Description..............................15 Preparation............................. 16 Preparing the setup location and the connections................16 Installation.............................. 16 Setting up the solar shower....................... 16 Assembling the solar shower......................16 Filling the tank............................17 Operation..............................
-
Page 14: General Information
General Information Read and keep the operating instructions These operating instructions are a part of this solar shower (also referred to hereinafter as the "product"). They contain important information about start-up and operation. Read the operating instructions and especially the safety instructions carefully before using the product. -
Page 15: Description
This signal word provides a warning about potential material NOTICE! damage. General safety instructions Safety instructions for persons WARNING! Packaging materials pose a risk of suffocation! Catching your head in the packaging foil or swallowing other packaging materials can cause death. -
Page 16: Preparation
The illustration shows how a solar shower works: The entire shower body is filled with water and works in a similar way to an electric water heater in which the heated water also collects at the top. If hot water is needed, the faucet at the base of the tank is turned to let in cold water and the... -
Page 17: Filling The Tank
shower head should point downwards. If screw connections are not water-tight, wrap the thread in Teflon tape. To assemble the solar shower, proceed as follows: 1. Screw the shower head including the seal onto the tank top part 2. Place the seal in the tank bottom part 3. -
Page 18: Operation
Operation Using the solar shower Observe the following before using your solar shower: - Bacteria can multiply in warm water if the product is not used for longer periods. Risk of infection! The tank must be drained. - The water temperature in the tank depends on the level of sunshine. In cloudy weather, the water will take longer to heat up. -
Page 19: Technical Data
Fault description Cause Remedy The water coming out of the shower The water temperature in the tank is Position the solar shower base in an head is not hot. too low. area with plenty of sunlight. The water has a bad smell or is The filled solar shower has not been Drain the tank and refill it. -
Page 20: Disposal
Disposal Disposing of the packaging Sort the packaging before you dispose of it. Dispose of paperboard and cardboard with the recycled paper service and wrappings with the appropriate collection service. Disposal of the product Dispose of the product in line with the guidelines and regulations valid in your country. -
Page 21: Contenu De La Livraison / Éléments Du Produit
Notice d’utilisation (sans illustration) Matériel auxiliaire requis non fourni Matériel de fixation (vis et chevilles pour votre support en pierre, béton ou bois) ou le caillebotis extérieur Steinbach Disponible en option Caillebotis extérieur Steinbach avec matériel de fixation (réf. 049028) - Page 22 Répertoire Vue d’ensemble............................3 Contenu de la livraison / éléments du produit..................21 Généralités..............................23 Lire et conserver la notice d’utilisation....................23 Explication des symboles........................23 Sécurité..............................23 Description..............................24 Préparation............................. 25 Préparer le lieu d’installation et les raccords..................25 Installation.............................. 25 Installer la douche solaire........................25 Assembler la douche solaire......................26 Remplir le réservoir..........................26 Utilisation..............................27...
-
Page 23: Généralités
Généralités Lire et conserver la notice d’utilisation Cette notice d’utilisation fait partie intégrante de la douche solaire (ci-après dénommé «produit»). Elle comporte des informations importantes pour la mise en service et l’utilisation. Lisez attentivement la notice d’utilisation et notamment les consignes de sécurité avant d’utiliser ce produit. -
Page 24: Description
Ce symbole/mot d'avertissement désigne un danger d'un ATTENTION! niveau de risque réduit, qui, s'il n'est pas évité, peut entraîner une blessure légère à modérée. Ce mot d'avertissement avertit d'éventuels dommages AVIS! matériels. Consignes de sécurité générales Consignes de sécurité pour les personnes AVERTISSEMENT! Risque d’étouffement avec le matériel d’emballage! L’enveloppement de la tête dans du film d’emballage ou l’ingestion d’autres matériaux... -
Page 25: Préparation
La douche solaire dispose d’une arrivée d’eau froide directe au niveau du mitigeur , de sorte que l’eau de la douche s’écoule toujours à parfaite température. Cette illustration schématique montre le mode de fonctionnement d’une douche solaire: Le corps entier de la douche est rempli d’eau et fonctionne selon le même principe qu’un chauffe- eau électrique: l’eau chauffée s’accumule en haut. -
Page 26: Assembler La Douche Solaire
Assembler la douche solaire En cas d’utilisation d’un outil, les raccords risquent d’être endommagés. Vissez les différents éléments à la main. Le raccord vissé est étanche avant le vissage complet afin de permettre le bon positionnement des pièces. La pomme de douche doit être orientée vers le bas. Si les raccords vissés présentent des fuites, enveloppez le filetage d’une bande téflon. -
Page 27: Utilisation
Utilisation Utiliser la douche solaire Avant d’utiliser votre douche solaire, tenez compte des points suivants: - Si le produit reste inutilisé pendant une durée prolongée, des germes et des bactéries peuvent se multiplier dans l’eau chaude. Risque d’infection! Le réservoir doit être vidangé. - La température de l’eau dans le réservoir dépend du rayonnement solaire. -
Page 28: Caractéristiques Techniques
Dysfonctionnement Cause Solution Il n’y a pas d’eau qui s’écoule de la Il n’y a pas d’alimentation en eau. Vérifiez que l’alimentation en eau et pomme de douche. le tuyau d’arrosage ne sont pas endommagés ou obstrués. L’eau qui s’écoule de la pomme de La température de l’eau dans le Déplacez la douche solaire à... -
Page 29: Pièces De Rechange
Pièces de rechange 049901 - Pomme de douche 049900 - Barre de douche 049904 - Porte-serviettes 049903 - Anneau à visser pour douche solaire Flexible 049905 - Bague d’étanchéité pour douche solaire Flexible 049902 - Poignée pour mitigeur monocommande 049907 - Adaptateur de tuyau 049908 - Bande téflon Élimination Élimination de l’emballage... -
Page 30: Dotazione/Parti Del Prodotto
Materiale necessario e non in dotazione Materiale di fissaggio (viti e tassello per la base in pietra, calcestruzzo oppure legno), oppure elemento per pavimento Steinbach Outdoor Disponibile opzionalmente Elemento per pavimento - Steinbach Outdoor, che comprende il materiale di fissaggio (n. art. 049028) - Page 31 Sommario Panoramica prodotto..........................3 Dotazione/Parti del prodotto......................... 30 Informazioni generali..........................32 Leggere e conservare il manuale d’uso.....................32 Spiegazione dei simboli.........................32 Sicurezza..............................32 Descrizione............................. 33 Preparazione............................34 Preparazione del luogo di installazione e dei collegamenti............... 34 Installazione............................34 Posizionamento della doccia solare....................34 Assemblaggio della doccia solare..................... 34 Riempimento del serbatoio........................
-
Page 32: Informazioni Generali
Informazioni generali Leggere e conservare il manuale d’uso Il manuale d’uso fa parte della presente doccia solare (a seguito il “prodotto”). Esso contiene importanti informazioni sulla messa in funzione e sull’uso. Prima di usare il prodotto, leggere attentamente le manuale d’uso, in particolare le avvertenze di sicurezza. -
Page 33: Descrizione
Questo simbolo/parola di segnalazione descrive un pericolo ATTENZIONE! di bassa entità che, se non viene evitato, può provocare lievi lesioni. Questa parola di segnalazione mette in guardia da possibili AVVISO! danni materiali. Avvertenze di sicurezza generali Avvertenze di sicurezza per le persone AVVERTIMENTO! Pericolo di soffocamento con il materiale d’imballaggio! L’intrappolamento della testa nella pellicola d’imballaggio o l’ingestione di altre parti del... -
Page 34: Preparazione
La figura schematica illustra la funzione di una doccia solare: Tutto il corpo della doccia è pieno di acqua e funziona come uno scaldabagno elettrico, in cui viene riscaldata o raccolta l’acqua. Se è necessaria dell’acqua calda, basta aprire il rubinetto che si trova nella base del serbatoio... -
Page 35: Riempimento Del Serbatoio
componenti possano essere posizionati correttamente. La testa della doccia deve essere rivolta verso il basso. Se i raccordi a vite non sono ermetici, avvolgere il filetto con del nastro in teflon. Per assemblare la doccia solare procedere come segue: 1. Avvitare la testa della doccia , compresa la guarnizione, alla parte superiore del serbatoio 2. -
Page 36: Utilizzo
Utilizzo Utilizzo della doccia solare Prima di utilizzare la doccia solare, fare attenzione ai seguenti punti: - Se il prodotto non viene utilizzato per un lungo intervallo di tempo, nell’acqua potrebbero proliferare dei batterie, esponendo quindi le persone al rischio di infezioni! Il serbatoio deve essere svuotato. - La temperatura dell’acqua nel serbatoio dipende dall’irradiazione solare. -
Page 37: Dati Tecnici
Simbolo di errore Causa Soluzione L’acqua non esce dalla testa della Manca l’alimentazione dell’acqua. Controllare l’alimentazione doccia. dell’acqua e verificare che il tubo da giardino non sia danneggiato o bloccato. Dalla testa della doccia non La temperatura dell’acqua nel Il luogo di installazione della doccia fuoriesce acqua calda. -
Page 38: Pezzi Di Ricambio
Pezzi di ricambio 049901 - Testa della doccia 049900 - Asta della doccia 049904 - Portasciugamani 049903 - Ghiera per doccia solare Flexible 049905 - Anello di tenuta per doccia solare Flexible 049902 - Maniglia per la leva miscelatore 049907 - Adattatore per tubo 049908 - Nastro in teflon Smaltimento Smaltimento dell’imballaggio... -
Page 39: Contenido Del Suministro/Piezas Del Producto
Material auxiliar necesario no incluido Material de fijación (tornillos y tacos para el fondo de piedra, hormigón o madera elegido) o la tarima para suelo para exteriores Steinbach Disponible opcionalmente Tarima para suelo para exteriores Steinbach con material de fijación incluido (art. n.º 049028) - Page 40 Contenido Vista general.............................3 Contenido del suministro/piezas del producto................... 39 Información general..........................41 Leer y conservar el manual de instrucciones..................41 Explicación de los símbolos......................... 41 Seguridad..............................41 Descripción.............................42 Preparación.............................43 Preparación del lugar de colocación y las conexiones..............43 Instalación...............................43 Instalación de la ducha solar......................43 Montaje de la ducha solar........................44 Llenado del depósito..........................44 Manejo..............................45...
-
Page 41: Información General
Información general Leer y conservar el manual de instrucciones Este manual de instrucciones es parte integrante de esta ducha solar (denominada en lo sucesivo también «producto»). Incluye información importante sobre la puesta en marcha y el manejo. Lea atentamente este manual de instrucciones, y especialmente las indicaciones de seguridad, antes de usar el producto. -
Page 42: Descripción
Este símbolo/palabra de aviso indica la existencia de un ¡ATENCIÓN! peligro con un nivel de riesgo bajo que, si no se evita, puede provocar lesiones leves o moderadas. Esta palabra de aviso advierte de posibles daños materiales. ¡AVISO! Indicaciones de seguridad generales Instrucciones de seguridad para las personas ¡ADVERTENCIA! ¡Peligro de asfixia derivado del material de embalaje! -
Page 43: Preparación
La ducha solar está equipada con un tubo de alimentación de agua fría directamente al grifo , de forma que el agua de la ducha se pueda regular perfectamente. La ilustración esquemática muestra el funcionamiento de una ducha solar: Todo el cuerpo de la ducha está lleno de agua y funciona de forma similar a un termo eléctrico, en el que el agua ya calentada también se acumula en la parte superior. -
Page 44: Montaje De La Ducha Solar
Montaje de la ducha solar El uso de herramientas dañará las conexiones. Atornille las piezas manualmente. La unión roscada está estanca antes de atornillar completamente de modo que las piezas pueden posicionarse correctamente. La alcachofa de ducha debe señalar hacia abajo. Si uniones roscadas presentan fugas, envuelva la rosca con cinta de teflón. -
Page 45: Manejo
Manejo Uso de la ducha solar Tenga en cuenta lo siguiente antes de usar la ducha solar: - Si el producto no se va a emplear durante un tiempo prolongado, en el agua caliente podrían reproducirse gérmenes y bacterias, ¡riesgo de infección! El depósito deberá vaciarse. - La temperatura del agua del depósito depende de la radiación solar. -
Page 46: Especificaciones Técnicas
Descripción del fallo Causa Subsanación De la alcachofa de ducha no sale No hay suministro de agua. Compruebe si el suministro de agua agua. y la manguera de jardín presentan daños o están bloqueados. De la alcachofa de ducha no sale La temperatura del agua del Coloque la ducha solar en un lugar agua caliente. -
Page 47: Piezas De Repuesto
Piezas de repuesto 049901 - alcachofa de ducha 049900 - barra de ducha 049904 - toallero 049903 - anillo roscado para ducha solar Flexible 049905 - anillo de obturación para ducha solar Flexible 049902 - mango para grifo monomando 049907 - adaptador de manguera 049908 - cinta de teflón Eliminación Eliminación del embalaje... -
Page 48: Rozsah Dodávky / Součásti Sprchy
Návod k obsluze (bez obrázku) Potřebné pomůcky nedodávané se sprchou Montážní materiál (šrouby a hmoždinky pro Váš podklad z kamene, betonu nebo dřeva) nebo podlahový prvek Steinbach k venkovní montáži Volitelně dostupné Podlahový prvek Steinbach k venkovní montáži včetně montážního materiálu (výr. č. 049028) - Page 49 Obsah Přehled..............................3 Rozsah dodávky / součásti sprchy.......................48 Obecně..............................50 Přečtěte si návod k obsluze a uchovejte jej..................50 Vysvětlení značek...........................50 Bezpečnost............................. 50 Popis................................51 Příprava..............................52 Příprava stanoviště a přípojek......................52 Instalace..............................52 Instalace solární sprchy........................52 Sestavení solární sprchy........................52 Naplnění nádrže..........................53 Obsluha..............................54 Používání...
-
Page 50: Obecně
Obecně Přečtěte si návod k obsluze a uchovejte jej Tento návod k obsluze patří k této solární sprše (dále nazývané také „výrobek“). Obsahuje důležité informace o uvedení do provozu a ovládání. Před použitím výrobku si pečlivě přečtěte návod k obsluze, zejména bezpečnostní pokyny. Nedodržování... -
Page 51: Popis
Toto signální slovo varuje před možnými materiálními UPOZORNĚNÍ! škodami. Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro osoby VAROVÁNÍ! Nebezpečí udušení obalovým materiálem! Uvíznutí hlavy v obalové fólii nebo spolknutí ostatních obalových materiálů může vést k smrti udušením. Speciálně pro děti a osoby s omezenými duševními schopnostmi, které nedokážou odhadnout rizika kvůli svým nedostatečným znalostem a zkušenostem, je zde vyšší... -
Page 52: Příprava
Schematický obrázek znázorňuje funkční princip solární sprchy: Celé tělo sprchy je naplněno vodou a funguje podobně jako elektrický boiler, ve kterém se ohřátá voda rovněž shromažďuje nahoře. Potřebujete-li teplou vodu, vpusťte pomocí armatury na dně nádrže studenou vodu a již zahřátá teplá voda v horní části se vytlačí z nádrže. -
Page 53: Naplnění Nádrže
Pro sestavení solární sprchy postupujte následovně: 1. Našroubujte sprchovou hlavici včetně těsnění na horní díl nádrže 2. Vložte těsnění do spodního dílu nádrže 3. Nasuňte držák na ručníky a prstenec se závitem na horní díl nádrže 4. Nasaďte horní díl nádrže na spodní... -
Page 54: Obsluha
Obsluha Používání solární sprchy Před použitím solární sprchy věnujte pozornost následujícím bodům: - Pokud se sprcha delší dobu nepoužívá, mohou se v teplé vodě množit zárodky a bakterie. Vzniká nebezpečí infekce! Nádrž se musí vypustit. - Teplota vody v nádrži závisí na slunečním záření. Při zataženém počasí trvá ohřev vody déle. Při intenzívním slunečním záření... -
Page 55: Technické Údaje
Projev vady Příčina Odstranění Ze sprchové hlavice nevytéká teplá Teplota vody v nádrži je příliš nízká. Přemístěte solární sprchu do místa voda. vystaveného silnému slunečnímu svitu. Voda má neobvyklý zápach nebo je Naplněnou solární sprchu nikdo Vypusťte nádrž a nově ji naplňte. zbarvená. -
Page 56: Likvidace
Likvidace Likvidace obalu Obal vyhazujte vytříděný. Lepenku a kartón zlikvidujte jako starý papír, fólie předejte k recyklaci. Likvidace výrobku Výrobek zlikvidujte v souladu se směrnicemi a ustanoveními o elektroodpadu, které platí ve vaší zemi. -
Page 57: Szállítás Terjedelme/A Termék Részei
Tömítés a tartályhoz Zuhanyfej Tömlőadapter Használati útmutató (kép nélkül) Szükséges anyagok, amelyek nem a csomag részei Rögzítőanyag (csavarok és dűbelek a kőből, betonból vagy fából készült aljzatnak megfelelően) vagy a Steinbach kültéri talajelem Opcionálisan kapható Steinbach kültérei - talajelem rögzítőanyaggal (cikksz. 049028) - Page 58 Tartalom Áttekintés..............................3 Szállítás terjedelme/A termék részei....................57 Általános tudnivalók..........................59 A használati útmutató elolvasása és megőrzése................59 Jelmagyarázat............................59 Biztonság..............................59 Leírás...............................60 Előkészítés..............................61 A felállítási hely és a csatlakozások előkészítése................61 Telepítés..............................61 Szolárzuhany felállítása........................61 Szolárzuhany összeállítása....................... 61 Tartály megtöltése..........................62 Használat..............................63 A szolárzuhany használata........................63 Tisztítás..............................63 Szétszerelés............................63 Termék szétszerelése........................
-
Page 59: Általános Tudnivalók
Általános tudnivalók A használati útmutató elolvasása és megőrzése Ez a használati útmutató ehhez a szolárzuhanyhoz tartozik (az alábbiakban „termék”). Fontos információkat tartalmaz az üzembe helyezésére és a kezelésre vonatkozóan. Mielőtt a terméket használatba veszi, olvassa el gondosan a használati útmutatót, különös tekintettel a biztonsági utasításokra. -
Page 60: Leírás
Ez a figyelmeztető szimbólum/szó olyan alacsony kockázati VIGYÁZAT! szintű veszélyt jelez, amely csekély vagy közepes mértékű sérüléshez vezethet, ha nem védik ki. Ez a szó az esetleges anyagi károkra figyelmeztet. ÉRTESÍTÉS! Általános biztonsági utasítások Biztonsági utasítások az emberek számára FIGYELMEZTETÉS! Fulladásveszély a csomagolóanyag következtében! A csomagolófóliába gabalyodott fej, vagy valamilyen csomagolóanyag lenyelése fulladásos halálhoz vezethet. -
Page 61: Előkészítés
A vázlatos rajz a szolárzuhany működési módját mutatja: A zuhany teljes teste vízzel van megtöltve és egy villanybojlerhez hasonlóan működik, amelyben a felmelegedett víz szintén felül gyűlik össze. Ha meleg vízre van szükség, a tartály alján lévő szerelvény működtetésével hideg vizet kell beleengedni és a felső... -
Page 62: Tartály Megtöltése
pozícionálni. A zuhanyfejnek lefelé kell néznie. Ha a csavarkötések nem tömítenek, tekerje be a menetet teflonszalaggal. A szolárzuhany összeállításához a következőképpen járjon el: 1. Csavarja rá a zuhanyfejet a tömítéssel a tartály felső részére 2. Helyezze be a tömítést a tartály alsó részébe. 3. -
Page 63: Használat
Használat A szolárzuhany használata Mielőtt a szolárzuhanyt használja, vegye figyelembe a következőket: - Ha a terméket hosszabb ideig nem használja, a meleg vízben a kórokozók és a baktériumok elszaporodhatnak, és ez fertőzésveszélyt jelenthet! A tartályt ki kell üríteni. - A tartályban lévő víz hőmérséklete a napsugárzástól függ. Felhős időjárás esetén a víz felmelegedése tovább tart. -
Page 64: Műszaki Adatok
Hibakép Elhárítás Nem folyik víz a zuhanyfejből. Nincs vízellátás. Ellenőrizze a vízellátást és a kerti tömlőt, hogy nincsenek-e rajta károsodások vagy nincsenek-e blokkolva. Nem folyik meleg víz a zuhanyfejből. A víz hőmérséklete a tartályban Helyezze át a szolárzuhanyt egy nagyon alacsony. olyan helyre, ahol sok napsütést kap. -
Page 65: Pótalkatrészek
Pótalkatrészek 049901 - Zuhanyfej 049900 - Zuhanyszár 049904 - Törölközőtartó 049903 - Csavargyűrű a Flexible szolárzuhanyhoz 049905 - Tömítőgyűrű a Flexible szolárzuhanyhoz 049902 - Fogantyú az egykaros keverőcsaphoz 049907 - Tömlőadapter 049908 - Teflonszalag Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. -
Page 66: Vsebina Dostave/Deli Izdelka
Navodila za uporabo (brez slike) Potreben pomožni material, ki ni priložen Pritrdilni material (vijaki in vložki za vašo podlago iz kamna, betona ali lesa) ali talni element Steinbach Outdoor Na voljo izbirno Talni element Steinbach Outdoor, vključno s pritrdilnim materialom (št. izd. 049028) - Page 67 Kazalo Pregled..............................3 Vsebina dostave/deli izdelka.........................66 Splošno..............................68 Navodila za uporabo preberite in jih shranite..................68 Razlaga znakov............................68 Varnost..............................68 Opis................................. 69 Priprava..............................70 Priprava mesta postavitve in priključkov....................70 Namestitev.............................. 70 Postavitev solarne prhe........................70 Sestavljanje solarne prhe........................71 Polnjenje rezervoarja......................... 71 Upravljanje..............................72 Uporaba solarne prhe........................
-
Page 68: Splošno
Splošno Navodila za uporabo preberite in jih shranite Ta navodila za uporabo spadajo k tej solarni prhi (ki je v nadaljevanju imenovana tudi »izdelek«). Vsebujejo pomembne informacije za uporabo izdelka in ravnanje z njim. Preden izdelek uporabite, temeljito preberite navodila za uporabo, še posebej varnostne napotke. -
Page 69: Opis
Ta opozorilna beseda svari pred morebitno materialno škodo. OBVESTILO! Splošni varnostni napotki Varnostna navodila za ljudi OPOZORILO! Nevarnost zadušitve z embalažnim materialom! Če se glava zaplete v embalažno folijo ali če se pogoltne kak drug embalažni material, lahko pride do smrti zaradi zadušitve. Tveganje je povečano zlasti za otroke in duševno prizadete ljudi, ki zaradi pomanjkanja znanja in izkušenj ne morejo oceniti tveganja. -
Page 70: Priprava
Shematski prikaz ponazarja način delovanja solarne prhe: Celotno telo prhe je napolnjeno z vodo in deluje podobno kot električni bojler, pri katerem se segreta voda prav tako nabira zgoraj. Če potrebujete toplo vodo, s pritiskom na armaturo na spodnjem delu rezervoarja rezervoar spustite hladno vodo, ta pa iz rezervoarja potisne že ogreto vodo v zgornjem delu rezervoarja. -
Page 71: Sestavljanje Solarne Prhe
Sestavljanje solarne prhe Pri uporabi orodja se priključki poškodujejo. Posamezne dele privijte z roko. Vijačna povezava pred popolnim privitjem tesni, tako da je posamezne dele mogoče namestiti v pravilen položaj. Glava prhe naj bo usmerjena navzdol. Če vijačne povezave ne tesnijo, navoje ovijte s teflonskim trakom. Pri sestavljanju solarne prhe postopajte na naslednji način: 1. -
Page 72: Upravljanje
Upravljanje Uporaba solarne prhe Pred uporabo solarne prhe upoštevajte naslednje: - Če izdelka dlje časa ne uporabljate, se v topli vodi lahko namnožijo klice in bakterije, kar pomeni nevarnost okužb! Rezervoar je treba izprazniti. - Temperatura vode v rezervoarju je odvisna od sončnih žarkov. V oblačnem vremenu voda za segrevanje potrebuje več... -
Page 73: Tehnični Podatki
Opis napake Vzrok Odpravljanje težave Voda ima nenavaden vonj ali barvo. Napolnjene solarne prhe dlje časa Rezervoar izpraznite skozi niste uporabljali. pokrovček za izpraznitev in ga na novo napolnite. Če motnje ne morete odpraviti, se obrnite na službo za pomoč uporabnikom, navedeno na zadnji strani. Tehnični podatki Model: 049010... -
Page 74: Odstranjevanje
Odstranjevanje Odlaganje embalaže med odpadke Embalažo med odpadke zavrzite ločeno po vrstah materialov. Lepenko in karton oddajte med odpadni papir, folije pa med sekundarne surovine. Odlaganje izdelka med odpadke Izdelek odstranite skladno z veljavno zakonodajo in predpisi v vaši državi. -
Page 75: Rozsah Dodávky/Časti Výrobku
Hadicový adaptér Návod na obsluhu (bez obrázkov) Potrebný nedodaný pomocný materiál Upevňovací materiál (skrutky a hmoždinky pre váš podklad z kameňa, betónu alebo dreva) alebo podlahový prvok Steinbach Outdoor Voliteľne dostupné Podlahový prvok Steinbach Outdoor vrátane upevňovacieho materiálu (č. výr. 049028) - Page 76 Obsah Prehľad..............................3 Rozsah dodávky/časti výrobku......................75 Všeobecné informácie........................... 77 Prečítajte si a uschovajte návod na obsluhu..................77 Vysvetlenie znakov..........................77 Bezpečnosť.............................77 Popis................................78 Príprava..............................79 Príprava miesta a prípojok.........................79 Inštalácia..............................79 Inštalácia solárnej sprchy........................79 Zloženie solárnej sprchy........................79 Plnenie nádrže...........................80 Obsluha..............................81 Používanie solárnej sprchy........................81 Čistenie..............................
-
Page 77: Všeobecné Informácie
Všeobecné informácie Prečítajte si a uschovajte návod na obsluhu Tento návod na obsluhu patrí k tejto solárnej sprche (ďalej nazývanej aj „výrobok“). Obsahuje dôležité informácie o uvedení do prevádzky a obsluhe. Skôr, ako výrobok použijete, si dôkladne prečítajte návod na obsluhu, predovšetkým bezpečnostné... -
Page 78: Popis
Tento symbol/toto signálne slovo označuje nebezpečenstvo s UPOZORNENIE! nízkym stupňom rizika, ktoré, ak mu nezabránite, môže mať za následok malé alebo mierne zranenie. Toto signálne slovo vystríha pred možnými vecnými škodami. POZNÁMKA! Všeobecné bezpečnostné pokyny Bezpečnostné pokyny pre osoby VAROVANIE! Nebezpečenstvo zadusenia obalovým materiálom! Zachytenie hlavy do obalovej fólie alebo prehltnutie ostatného obalového materiálu môže viesť... -
Page 79: Príprava
Schematický obrázok zobrazuje fungovanie solárnej sprchy: Celé teleso sprchy je naplnené vodou a funguje podobne, ako elektrický bojler, pričom sa zahriata voda tiež hromadí hore. Ak je potrebná horúca voda, stlačením armatúry na dne nádrže sa napustí studená voda a už zohriata teplá voda v hornej oblasti sa vytlačí... -
Page 80: Plnenie Nádrže
Sprchová hlavica by mala ukazovať nadol. Ak sú skrutkové spojenia netesné, oviňte závit teflónovou páskou. Pri skladaní solárnej sprchy postupujte nasledovne: 1. Naskrutkujte sprchovú hlavicu vrátane tesnenia na horný diel nádrže 2. Nasaďte tesniaci krúžok do spodného dielu nádrže 3. Nasuňte držiak na uteráky a skrutkový... -
Page 81: Obsluha
Obsluha Používanie solárnej sprchy Pred použitím solárnej sprchy dbajte na nasledujúce: - Keď sa výrobok dlhšie nepoužíva, môžu sa v teplej vode hromadiť zárodky a baktérie. Hrozí nebezpečenstvo infekcie! Nádrž musí byť vyprázdnená. - Teplota vody v nádrži závisí od slnečného žiarenia. Pri zamračenom počasí trvá zahrievanie vody dlhšie. -
Page 82: Technické Údaje
Obrazovka chyby Príčina Odstránenie Zo sprchovej hlavice netečie žiadna Teplota vody v nádrži je príliš nízka. Postavte umiestnenie solárnej teplá voda. sprchy na miesto, kde je veľa slnečného žiarenia. Voda čudne práchne alebo je Naplnená solárna sprcha nebola Vyprázdnite nádrž a znovu ju sfarbená. -
Page 83: Likvidácia
Likvidácia Likvidácia obalu Obal zlikvidujte podľa príslušného druhu odpadu. Lepenku a kartón odovzdajte do zberu odpadového papiera, fólie do recyklovateľného odpadu. Likvidácia výrobku Výrobok zlikvidujte v súlade so smernicami a predpismi o likvidácii odpadu platnými vo vašom štáte. -
Page 84: Zakres Dostawy / Części Produktu
Instrukcja obsługi (brak na rys.) Potrzebne materiały pomocnicze – nie wchodzą w zakres dostawy Materiały mocujące (śruby i kołki do podłoża z kamienia, betonu lub drewna) albo podstawa Steinbach Outdoor Osprzęt opcjonalny Podstawa Steinbach Outdoor z materiałami mocującymi (nr art. 049028) - Page 85 Spis treści Przegląd..............................3 Zakres dostawy / części produktu......................84 Informacje ogólne..........................86 Instrukcję obsługi należy przeczytać i zachować................86 Objaśnienie znaków..........................86 Bezpieczeństwo............................86 Opis................................. 87 Przygotowanie............................88 Przygotowanie miejsca ustawienia i przyłączy.................. 88 Instalacja..............................88 Ustawianie prysznica solarnego......................88 Montaż prysznica solarnego......................89 Napełnianie zbiornika........................89 Obsługa..............................90 Użytkowanie prysznica solarnego.....................
-
Page 86: Informacje Ogólne
Informacje ogólne Instrukcję obsługi należy przeczytać i zachować Niniejsza instrukcja obsługi jest częścią składową tego prysznica solarnego (dalej „produkt”). Zawiera ona ważne informacje dotyczące uruchomienia i obsługi. Przed użyciem produktu dokładnie przeczytaj instrukcję obsługi, a w szczególności wskazówki bezpieczeństwa. Nieprzestrzeganie niniejszej instrukcji obsługi może prowadzić do ciężkich obrażeń... -
Page 87: Opis
Ten symbol / to słowo sygnalizujące oznacza zagrożenie o OSTRZEŻENIE! niskim stopniu ryzyka, którego nieuniknięcie może skutkować niewielkimi albo umiarkowanymi obrażeniami. To słowo sygnalizujące ostrzega przed możliwymi szkodami WSKAZÓWKA! materialnymi. Ogólne wskazówki bezpieczeństwa Wskazówki bezpieczeństwa dotyczące osób UWAGA! Niebezpieczeństwo uduszenia materiałem opakowaniowym! Owinięcie głowy folią... -
Page 88: Przygotowanie
Prysznic solarny jest wyposażony w przewód zasilający doprowadzający zimną wodę bezpośrednio do armatury , tak aby można było uzyskać idealną temperaturę wody używanej do kąpieli. Schemat przedstawia zasadę działania prysznica solarnego: Cały korpus prysznica jest wypełniony wodą i działa podobnie jak bojler elektryczny, w którym podgrzana woda także zbiera się... -
Page 89: Montaż Prysznica Solarnego
Montaż prysznica solarnego Użycie narzędzi może spowodować uszkodzenie przyłączy. Skręcaj poszczególne elementy ręcznie. Połączenie skręcane jest szczelne przed całkowitym wkręceniem, aby umożliwić prawidłowe ułożenie poszczególnych elementów. Głowica prysznicowa powinna być skierowana ku dołowi. Jeżeli połączenia skręcane są nieszczelne, owiń gwint taśmą teflonową. Aby zmontować... -
Page 90: Obsługa
Obsługa Użytkowanie prysznica solarnego Przed rozpoczęciem użytkowania prysznica solarnego: - Jeśli produkt nie jest używany przez dłuższy czas, w ciepłej wodzie mogą się namnażać bakterie i drobnoustroje, niebezpieczeństwo infekcji! Zbiornik trzeba opróżnić. - Temperatura wody w zbiorniku zależy od intensywności nasłonecznienia. W przypadku zachmurzenia ogrzewanie wody trwa dłużej. -
Page 91: Dane Techniczne
Błąd Przyczyna Rozwiązanie Z głowicy prysznicowej nie wypływa Temperatura wody w zbiorniku jest Zmień miejsce ustawienia prysznica ciepła woda. zbyt niska. solarnego na bardziej nasłonecznione. Woda dziwnie pachnie lub jest Napełniony wodą prysznic solarny Opróżnij zbiornik i napełnij go przebarwiona. nie był... -
Page 92: Utylizacja
Utylizacja Utylizacja opakowania Opakowanie zutylizować, sortując wg rodzajów materiałów. Tekturę i karton zakwalifikować jako makulaturę, folie - jako surowce wtórne. Utylizacja produktu Produkt należy zutylizować zgodnie z wytycznymi i przepisami dotyczącymi utylizacji obowiązującymi w danym kraju. -
Page 93: Livrare/Componentele Produsului
Manual de funcționare (fără imagine) Materiale auxiliare necesare, nelivrate Material de fixare (șuruburi și dibluri pentru suprafețe din piatră, beton sau lemn) sau elementul pentru podea Steinbach Outdoor Disponibil opțional Element pentru podea Steinbach Outdoor , inclusiv material de fixare (nr. art. 049028) - Page 94 Cuprins Prezentare generală..........................3 Livrare/componentele produsului......................93 Generalități..............................95 Citiți și păstrați manualul de funcționare.................... 95 Explicarea simbolurilor..........................95 Siguranța..............................95 Descriere..............................96 Pregătirea..............................97 Pregătirea suportului și a racordurilor....................97 Instalarea..............................97 Amplasarea dușului solar........................97 Asamblarea dușului solar........................97 Umplerea rezervorului........................98 Utilizarea..............................99 Utilizarea dușului solar........................99 Curățarea..............................99 Demontarea.............................99 Demontarea produsului........................
-
Page 95: Generalități
Generalități Citiți și păstrați manualul de funcționare Acest manual de funcționare aparține acestui duș solar (numit în continuare și „produs”). Acesta conține informații importante despre punerea în funcțiune și utilizare. Citiți cu atenție manualul de funcționare, în special indicațiile de siguranță, înainte de a utiliza produsul. -
Page 96: Descriere
Acest simbol/cuvânt de semnalizare desemnează un pericol ATENȚIE! cu un grad de risc scăzut, care, dacă nu este evitat, poate avea drept consecință o accidentare ușoară sau gravă. Acest cuvânt de semnalizare avertizează cu privire la INDICAȚIE! posibilele daune materiale. Indicații generale de siguranță... -
Page 97: Pregătirea
Imaginea schematică indică modul de funcționare a unui duș solar: Întregul corp al dușului este umplut cu apă și funcționează ca un cazan electric, în care apa încălzită se colectează și în partea de sus. Dacă este necesară apă caldă, apa rece este lăsată... -
Page 98: Umplerea Rezervorului
poată fi poziționate corect. Capul de duș trebuie să fie orientat în jos. Dacă îmbinările cu șurub sunt neetanșe, înfășurați filetul cu bandă din teflon. Procedați după cum urmează pentru a asambla dușul solar: 1. Înșurubați capul dușului , inclusiv garnitura, pe partea superioară a rezervorului 2. -
Page 99: Utilizarea
Utilizarea Utilizarea dușului solar Vă rugăm să rețineți următoarele înainte de a utiliza dușul solar: - Dacă produsul nu este utilizat mai mult timp, în apa caldă se pot înmulți germeni și bacterii. Pericol de infectare! Rezervorul trebuie golit. - Temperatura apei din rezervor depinde de cantitatea de radiație solară. Pe vreme înnorată, durează... -
Page 100: Date Tehnice
Imagine eroare Cauză Remediu Nu curge apă caldă din capul de Temperatura apei din rezervor este Mutați locul de amplasare a dușului duș. prea redusă. solar într-o zonă cu multă radiație solară. Apa are un miros neobișnuit sau Dușul solar umplut nu a mai fost Goliți rezervorul și umpleți-l din nou. -
Page 101: Eliminarea
Eliminarea Îndepărtarea ambalajului Îndepărtați ambalajul conform compoziției elementelor. Aruncați cartonul și cutia la maculatură, iar foliile la colectarea de materiale reciclabile. Eliminarea produsului Eliminați produsul conform directivelor și specificațiilor valabile în țara dvs. cu privire la eliminare. -
Page 102: Opseg Isporuke / Dijelovi Proizvoda
Potreban pomoćni alat koji nije isporučen Materijal za pričvršćivanje (vijci i tiple za vašu podlogu od kamena, betona ili drva) ili Steinbach Outdoor - podni element Opcijski dostupno Steinbach Outdoor - podni element uključujući materijal za pričvršćivanje (br. art. 049028) - Page 103 Sadržaj Pregled..............................3 Opseg isporuke / dijelovi proizvoda....................102 Općenito..............................104 Pročitajte i čuvajte upute za upotrebu....................104 Objašnjenje znakova..........................104 Sigurnost...............................104 Opis............................... 105 Priprema..............................106 Priprema mjesta postavljanja i priključaka..................106 Instalacija..............................106 Postavljanje solarnog tuša.......................106 Sastavljanje solarnog tuša.......................106 Punjenje spremnika......................... 107 Upotreba..............................108 Upotreba solarnog tuša........................108 Čišćenje..............................108 Demontaža............................
-
Page 104: Općenito
Općenito Pročitajte i čuvajte upute za upotrebu Ove upute za upotrebu pripadaju ovom solarnom tušu (u nastavku pod nazivom „Proizvod”). One sadrže važne informacije o pokretanju i rukovanju. Prije upotrebe proizvoda pažljivo pročitajte upute za upotrebu, a posebno sigurnosne napomene. Nepoštivanje ovih uputa za upotrebu može dovesti do teških ozljeda ili oštećenja proizvoda. -
Page 105: Opis
Ova signalna oznaka/riječ označava opasnost niskog stupnja OPREZ! rizika koja, ako se ne izbjegne, za posljedicu može imati manju ili umjereno tešku ozljedu. Ova signalna riječ upozorava na moguću materijalnu štetu. NAPOMENA! Opće sigurnosne napomene Sigurnosne napomene za osobe UPOZORENJE! Opasnost od gušenja zbog materijala! Ako se glava zaplete u ambalažnu foliju ili ako se proguta ambalažni materijal, može doći do smrti zbog gušenja. -
Page 106: Priprema
Shematski prikaz načina funkcioniranja solarnog tuša: Kompletno tijelo tuša napunjeno je vodom i funkcionira slično kao električni bojler u kojem se zagrijana voda također sakuplja u gornjem dijelu. Ako je potrebna topla voda, tada se aktiviranjem armature na podu spremnika pušta hladna voda, a iz spremnika se istiskuje topla voda već... -
Page 107: Punjenje Spremnika
Za sastavljanje solarnog tuša postupite na sljedeći način: 1. Zavrnite glavu tuša uključujući brtvu na gornji dio spremnika 2. Umetnite brtvu u donji dio spremnika 3. Gurnite držač za ručnike i vijčani prsten na gornji dio spremnika 4. Postavite gornji dio spremnika na donji dio spremnika 5. -
Page 108: Upotreba
Upotreba Upotreba solarnog tuša Prije upotrebe solarnog tuša uvažite sljedeće: - Ako se proizvodom ne koristite duže vrijeme, u spremniku se mogu razmnožiti klice i bakterije, postoji opasnost od infekcije! Potrebno je isprazniti spremnik. - Temperatura vode u spremniku ovisi o sunčevom zračenju. Kada je oblačno, zagrijavanje vode traje duže. -
Page 109: Tehnički Podaci
Slike greške Uzrok Uklanjanje Iz glave tuša ne istječe topla voda. Temperatura vode u spremniku je Premjestite mjesto solarnog tuša na preniska. mjesto s puno sunčevog zračenja. Voda čudno miriši ili je druge boje. Napunjeni solarni tuš niste Ispraznite spremnik preko odvodne upotrijebili duže vrijeme. -
Page 110: Odlaganje
Odlaganje Odlaganje pakovanja Odložite pakovanje prema vrsti. Debeli papir i karton stavite u otpadni papir, folije u dio za recikliranje. Odlaganje proizvoda Proizvod odložite u skladu s propisima koji vrijede u vašoj državi. -
Page 111: Обхват На Доставка/Части На Продукта
Необходими помощни материали, които не са включени в обхвата на доставката Крепежни елементи (винтове и дюбели за каменна, бетонна или дървена основа) или външна подова настилка на Steinbach Предлагани като опция Външна подова настилка на Steinbach, включително крепежни елементи (Арт. № 049028) - Page 112 Съдържание Преглед..............................3 Обхват на доставка/части на продукта...................111 Обща..............................113 Прочетете и съхранете инструкцията за експлоатация.............. 113 Обяснение на знаците........................113 Безопасност............................113 Описание..............................115 Подготовка............................115 Подготовка на мястото за инсталиране и връзки................ 115 Инсталиране............................116 Инсталиране на соларния душ..................... 116 Сглобяване на соларния душ......................116 Напълване...
-
Page 113: Обща
Обща Прочетете и съхранете инструкцията за експлоатация Настоящата инструкция за експлоатация е за този соларен душ (наричан по-долу също „продукт“). Тя съдържа важна информация за въвеждането в експлоатация и обслужването. Преди въвеждане в употреба на продукта прочетете внимателно инструкцията за експлоатация, по-конкретно... - Page 114 Този сигнален символ/сигнална дума означава опасност ПРЕДУПРЕЖДЕНИЕ! със средна степен на риск, която, ако не бъде избегната, може да доведе до смърт или тежко нараняване. Този сигнален символ/сигнална дума означава опасност с ВНИМАНИЕ! ниска степен на риск, която, ако не бъде избегната, може да...
-
Page 115: Описание
Описание Резервоарът на соларния душ се пълни с вода от свързания с него градински маркуч. Водата се нагрява от слънчевите лъчи, тъй като черната матова повърхност на резервоара отразява много малко слънчева енергия. Соларният душ има директен тръбопровод за подаване на студена вода към смесителя , което... -
Page 116: Инсталиране
Инсталиране Инсталиране на соларния душ Поставете соларния душ на подготвеното място за инсталиране. Внимавайте соларният душ да е ориентиран в желаната посока. Вторият човек държи душа, докато завивате основата на душа към основата с помощта на крепежни материали. Сглобяване на соларния душ При... -
Page 117: Напълване На Резервоара
Напълване на резервоара Процедирайте, както следва, за да напълните резервоара на соларния душ: 1. Прикрепете градински маркуч към адаптера за маркуча и крана на водопроводната тръба. Поставете градинския маркуч, така че да не представлява опасност от спъване. 2. Отворете крана за вода. Завъртете смесителя докрай... -
Page 118: Съхранение
Съхранение След цялостно почистване и пълно изсушаване съхранявайте продукта на сухо място и без възможност за замръзване (= + 5°C). Отстраняване на неизправности Изображение за грешка Причина Отстраняване След затваряне на смесителя Това се дължи на загряването на Това не е дефект! водата... -
Page 119: Резервни Части
Резервни части 049901 - Душ пита 049900 - Прът за душ 049904 - Държач за кърпи 049903 - Пръстен на резба за соларен душ Flexible 049905 - Уплътнителен пръстен за соларен душ Flexible 049902 - Ръкохватка за еднолостов смесител 049907 - Адаптер за маркуч 049908 - Tефлонова... -
Page 120: Teslimat Kapsamı/Ürün Parçaları
Kullanma talimatı (resimsiz) Gerekli, birlikte verilmeyen yardımcı malzeme Sabitleme malzemesi (taş, beton veya ahşaptan oluşan zemininiz için vidalar ve dübeller) veya Steinbach Outdoor - zemin elemanı Opsiyonel olarak mevcut Sabitleme malzemesi (Ürün no. 049028) dahil Steinbach Outdoor - zemin elemanı... - Page 121 İçindekiler Genel bakış............................... 3 Teslimat kapsamı/ürün parçaları......................120 Genel..............................122 İşletme talimatını okuyun ve saklayın....................122 Özel işaretler............................122 Güvenlik..............................122 Açıklama..............................123 Hazırlık..............................124 Ayakta durma yerinin ve bağlantıların hazırlanması................124 Kurulum..............................124 Güneş enerjili duşun kurulması....................... 124 Güneş enerjili duşun birleştirilmesi....................124 Deponun doldurulması........................125 Kullanım..............................
-
Page 122: Genel
Genel İşletme talimatını okuyun ve saklayın Bu kullanma talimatı bu güneş enerjili duşa aittir (bundan böyle "Ürün" olarak da anılacaktır). Çalıştırma ve kullanıma yönelik önemli bilgiler içerir. Ürünü kullanmadan önce özellikle güvenlik talimatları olmak üzere kullanma talimatı dikkatlice okuyun. Bu kullanma talimatı uyulmaması, ciddi yaralanmalara veya üründe hasara neden olabilir. -
Page 123: Açıklama
Bu uyarı sözcüğü olası mal hasarına karşı uyarır. İKAZ! Genel güvenlik talimatları Kişiler için güvenlik talimatları UYARI! Ambalaj malzemesi nedeniyle boğulma tehlikesi! Kafanın ambalaj filmine dolanması veya diğer ambalaj malzemelerinin yutulması boğulma nedeniyle ölümle sonuçlanabilir. Özellikle bilgi ve deneyim eksikliği nedeniyle riskleri değerlendiremeyen çocuklar ve zihinsel engelliler için tehlike potansiyeli artmaktadır. -
Page 124: Hazırlık
Şematik resim, bir güneş enerjili duşun nasıl çalıştığını göstermektedir: Duşun gövdesinin tamamı su ile doldurulmuştur ve aynı şekilde ısıtılmış suyun üstte biriktiği bir elektrikli boyler gibi çalışır. Sıcak suya ihtiyaç duyulduğunda tankın tabanındaki armatür kumanda edilerek içeriye soğuk su alınır ve üst alanda zaten ısınmış olan sıcak su depoya basılır. -
Page 125: Deponun Doldurulması
Güneş enerjili duşu birleştirmek için aşağıdaki gibi hareket edin: 1. Duş başlığını , conta dahil deponun üst kısmına vidalayın. Contayı depo alt kısmına yerleştirin. 3. Havlu tutucuyu ve halka somunu depo üst kısmına itin. 4. Depo üst kısmını depo alt kısmının üzerine yerleştirin. -
Page 126: Kullanım
Kullanım Güneş enerjili duşun kullanılması Güneş enerjili duşunuzu kullanmadan önce aşağıdakilere dikkat edin: - Ürün uzun bir süre boyunca kullanılmayacaksa, sıcak suda mikroplar ve bakteriler çoğalabilir. Enfeksiyon tehlikesi! Depo tahliye edilmelidir. - Depo içerisindeki su sıcaklığı güneş ışığına bağlıdır. Bulutlu havalarda suyun ısınması daha uzun sürer. -
Page 127: Teknik Veriler
Hata resmi Neden Çözüm Duş başlığından sıcak su akmıyor. Depodaki su sıcaklığı çok düşük. Güneş enerjili duşun ayakta durma yerini bol güneş ışığı olan bir yere taşıyın. Su tuhaf kokuyor veya rengi Dolu güneş enerjili duş uzun süre Depoyu tahliye kapağı üzerinden değişmiş. -
Page 128: Ürünü Bertaraf Etme
Ürünü bertaraf etme Ambalajı bertaraf etme Ambalajı türüne göre bertaraf edin. Kartonu ve mukavvayı atık kağıt, ambalaj filmini ise geri dönüştürülebilir malzeme bölümüne atın. Ürünü bertaraf etme Ürünü, ülkenizdeki bertaraf yönetmeliklerine ve düzenlemelerine uygun olarak bertaraf edin.
