A) CAJA DE INTERCONEXIÓN DEL MOTOR
B) MOTOR
C) VÁLVULA ANTIRETORNO
D) BANDA CON GUARDA
E) FILTRO DE AIRE
F) TAPÓN DE LLENADO DE ACEITE
G) CÁRTER
H) MIRILLA NIVEL DE ACEITE
I) PRESOSTATO
J) VÁLVULAS DE SALIDA DE 6,5 mm
K) TANQUE
L) MANÓMETRO DE TANQUE
M) VÁLVULA DE PURGA
N) BOTÓN DE INTERRUPTOR
O) PROTECTOR DE SOBRECARGA
ACCESORIOS:
1 Botella de aceite
2 Filtros de aire
1 Tapón del depósito de aceite

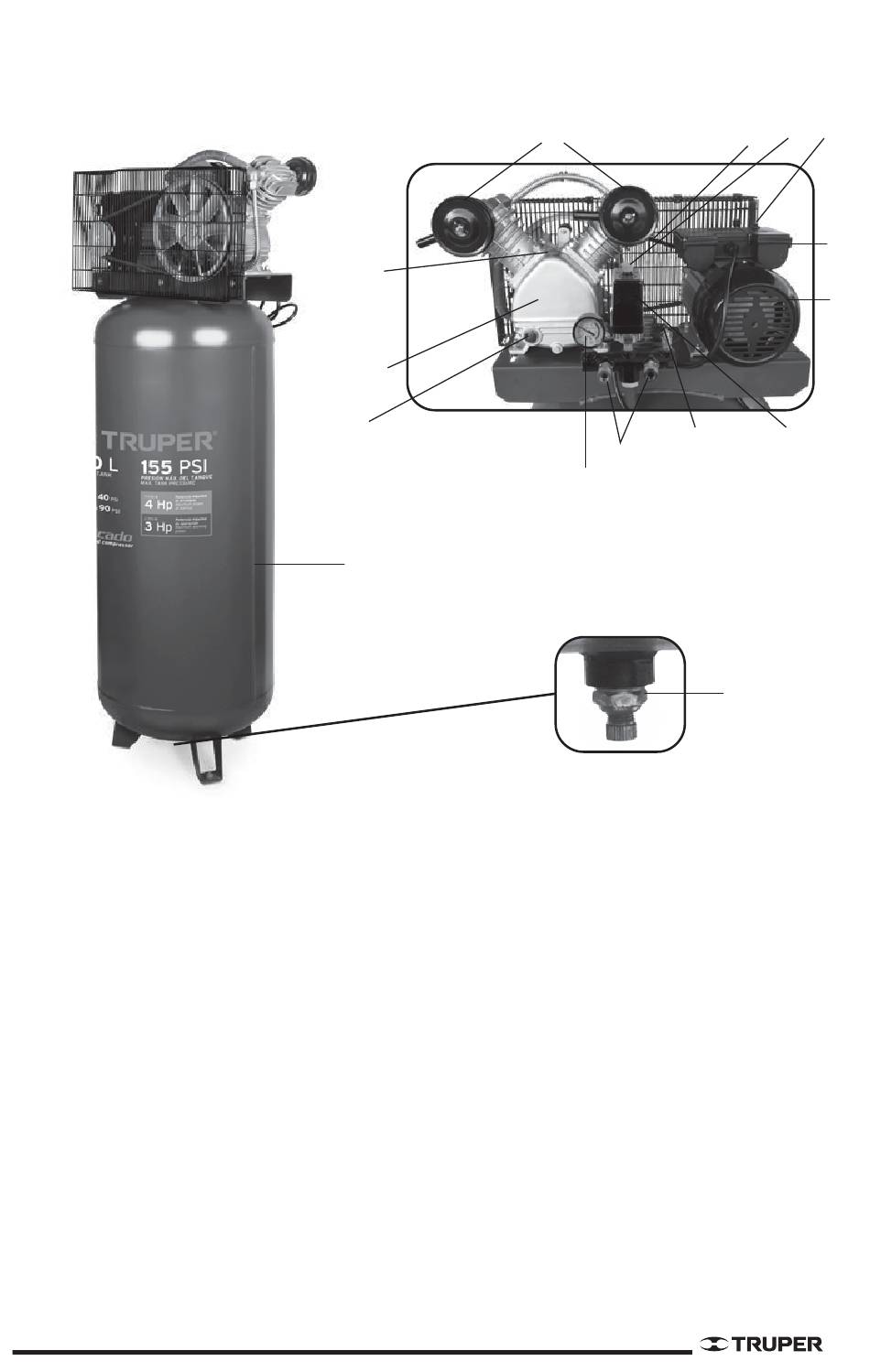

DIAGRAMA DE LA UNIDAD COMPLETA DEL COMPRESOR
F
G
H
K
E
J
L
ANTES DE CONECTAR EL COMPRESOR REVISE LO SIGUIENTE:
Que la tensión de alimentación sea igual a la indicada en la placa
de especificaciones del compresor.
Que la lectura del manómetro de aire sea de cero.
Que el nivel de aceite en el cárter de la bomba del compresor
esté en la marca del indicador de nivel.
N O
D
A
B
I
C
M
