HIKVISION DS-PDMCS-EG2-WB Quick Start Manual

DS-PDMCS-EG2-WB
Wireless Slim Magnet Detector
Quick Start Guide
English

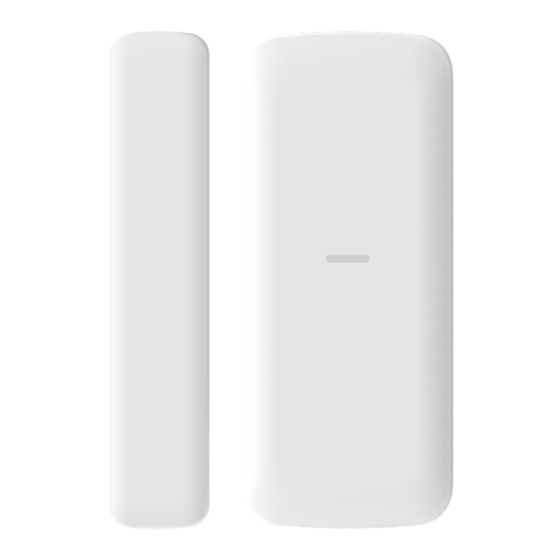

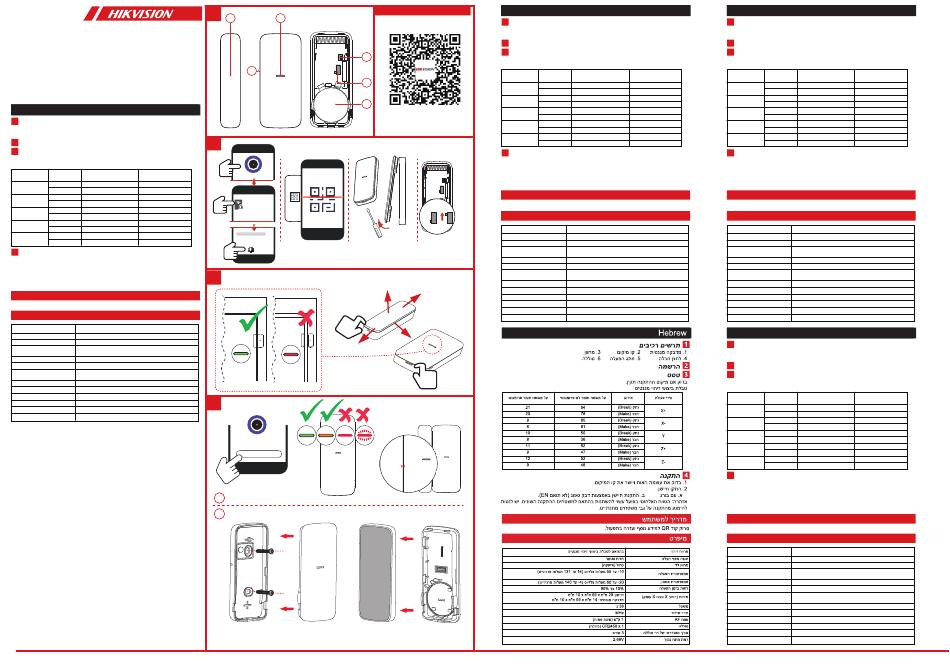

1 APPEARANCE
1. Magnetic Stick 2. Positioning line 3. Indicator
4. Tamper Button 5. Power Switch 6. Battery
2 ENROLLMENT
TEST
3
Check if the installation position is properly.
Magnet Detection Performance Table
On non-ferromagnetic material On ferromagnetic material
Axes of Operation Event
surface surface
Break 84 21
X+
Make 78 20
Break 65 9
X-
Make 61 8
Break 50 10
Y
Make 36 8
Break 52 11
Z+
Make 47 9
Break 52 12
Z-
Make 48 9
4 INSTALLATION
I. Check signal strength and align the positioning line.
II. Install the detector.
a. with screw b. with sponge tape (non EN compliant)
Warning: The actual wireless range may vary on different mounting surface, try
avoiding metal surface on installation.
User Manual
Scan the QR code for more informa�on and opera�on help.
Specification
Detection gap According to the magnet detection performance table
Tamper protection Front & Back
LED indicator Blue (alarm)
Operating temperature -10 °C to 55 °C (14 °F to 131 °F)
Storage temperature
-20 °C to 60 °C (-4 °F to 140 °F)
Operating humidity 10% to 90%
Sensor: 29mm x 69mm x 10mm
Dimension (W x H x D)
Magnetic Stick: 14mm x 69mm x 10mm
Weight 38g
Transmission frequency 433 MHz
RF range 1 Km (open area)
Battery CR2450 x 1 (included)
Standard battery life 3 years
Low Voltage Level 2.68 V
UD20389B-A
1
1 3
4
DIP
ON
2
OFF
5
6
2
xxxx
Device
3
Z
X
4
Signal Strength Test
I
II
a.
Hangzhou Hikvision Digital Technology CO.,Ltd. No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China
Español
User Manual
1 APARIENCIA
1. Vara magnética 2. Línea de posicionamiento
4. Botón antimanipulación 5. Interruptor de alimentación
REGISTRO
2
PRUEBA
3
Compruebe que la posición de instalación sea la adecuada.
Tabla de rendimiento de detección de imanes
Ejes de operación Evento
material no ferromagnético
Romper
X+
Crear
Romper
X-
Crear
Romper
Y
Crear
Romper
Z+
Crear
Romper
Z-
Crear
4 INSTALACIÓN
I. Revise la intensidad de la señal y alinee la línea de posicionamiento.
II. Instale el detector.
a. Con tornillo b. Con burlete adhesivo de espuma (no cumple con la normativa EN)
Advertencia: El alcance inalámbrico real puede variar en función de cada superficie
DIP
de montaje. Se recomienda evitar las superficies de metal al hacer la instalación.
ON
Manual de usuario
OFF
Escanee el código QR para obtener más información y ayuda sobre el funcionamiento.
ON ON
Especificación
OFF OFF
Distancia de detección En función de la tabla de rendimiento de detección de imanes
Protección antimanipulación Anterior y posterior
Piloto led Azul (alarma)
-10 °C a 55 °C
Temperatura de funcionamiento
Temperatura de almacenamiento
-20 °C a 60 °C (-4 °F a 140 °F)
Humedad de funcionamiento 10 % a 90 %
Sensor: 29 mm x 69 mm x 10 mm
Dimensiones (An x Al x F)
Vara magnética: 14 mm x 69 mm x 10 mm
Peso 38 g
X
Frecuencia de transmisión 433 MHz
Alcance de radiofrecuencia 1 km (área abierta)
Batería
1 batería CR2450 (incluida)
Duración promedio de la batería 3 años
Nivel de voltaje bajo 2,68 V
Y
b.
Português (Brasil)
1 APRESENTAÇÃO
3. Piloto 1. Bastão magnético
6. Batería 4. Botão de violação
REGISTRO
2
TESTE
3
Verifique se a posição de instalação está correta.
Tabela de desempenho de detecção do magneto
Sobre una superficie de Sobre una superficie de
Eixos de operação
material ferromagnético
84 21
X+
78 20
65 9
X-
61 8
50 10
Y
36 8
52 11
Z+
47 9
52 12
Z-
48 9
4 INSTALAÇÃO
I. Verifique a força do sinal e alinhe a linha de posicionamento.
II. Instale o detector.
a. com parafuso
Aviso: O alcance real sem fio pode variar em diferentes superfícies de montagem.
Tente evitar superfícies de metal na instalação.
Manual do usuário
Leia o código QR para mais informações e ajuda na operação.
Especificações
Detecção de folga
Proteção antiviolação
Indicador LED
Temperatura de operação
Temperatura de armazenamento
Umidade de operação
Dimensões (L x A x P)
Peso
Frequência de transmissão
Faixa de RF
Bateria
Duração padrão da bateria
Nível de baixa tensão
Slovenščina
1 PREGLED NAPRAVE
1. Magnetna palica
4. Gumb za nedovoljene posege
VPIS
2
PREIZKUS
3
Preverite, ali je položaj namestitve pravilen.
Tabela zmogljivosti zaznavanja magnetnega polja
Osi delovanja
X+
X-
Y
Z+
Z-
4 NAMESTITEV
I. Preverite moč signala in poravnajte linijo postavitve.
II. Namestite detektor.
a. z vijakom
Opozorilo: Dejanski domet brezžične povezave se lahko razlikuje na različnih
montažnih površinah. Pri namestitvi se poskusite izogniti kovinskim površinam.
Uporabniški priročnik
Če želite več informacij in pomoč pri delovanju, optično preberite kodo QR.
Tehnični podatki
Zaznavna vrzel
Zaščita pred nedovoljenimi posegi
Indikator LED
Temperatura delovanja
Temperatura skladiščenja
Vlažnost za delovanje
Dimenzije (Š x V x G)
Teža
433 Frekvenca oddajanja
RF-razpon
Baterija
Standardna življenjska doba baterije
Raven nizke napetosti
2. Linha de posicionamento 3. Indicador
5. Interruptor 6. Bateria
Em superfície de material não Em superfície de material
Evento
ferromagnético ferromagnético
Desligado 84 21
Ligado 78 20
Desligado 65 9
Ligado 61 8
Desligado 50 10
Ligado 36 8
Desligado 52 11
Ligado 47 9
Desligado 52 12
48 9
Ligado
b. com fita dupla-face de espuma (em conformidade com a norma EN)
De acordo com a tabela de desempenho de detecção do magneto
Frontal e traseira
Azul (alarme)
-10 °C a 55 °C
-20 °C a 60 °C
10% a 90%
Sensor: 29 mm x 69 mm x 10 mm
Bastão magnético: 14 mm x 69 mm x 10 mm
38 g
433 MHz
1 km (espaço aberto)
1 x CR2450 (incluída)
3 anos
2,68 V
2. Linija postavitve 3. Indikator
5. Stikalo za vklop/izklop 6. Baterija
Na površini, ki ni iz Na površini iz
Dogodek
feromagnetnega materiala feromagnetnega materiala
Izklop 84 21
Vklop 78 20
Izklop 65 9
61 8
Vklop
Izklop 50 10
Vklop 36 8
Izklop
52 11
Vklop 47 9
Izklop 52 12
Vklop 48 9
b. s penastim trakom (ni v skladu z EN)
Glede na tabelo zmogljivosti zaznavanja magnetnega polja
Spredaj in zadaj
Moder (alarm)
od -10 °C do 55 °C
od -20 °C do 60 °C
od 10 do 90 %
Senzor: 29 mm x 69 mm x 10 mm
Magnetna palica: 14 mm x 69 mm x 10 mm
38 g
433 MHz
1 km (na odprtem območju)
CR2450 x 1 (priložena)
3 leta
2,68 V
