Sove 23-400-100 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Monteringsanvisning
Assembly Instructions
EN
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
23-400-100
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
23-05-2017

Advertisement

loading
Need help?

Need help?

Do you have a question about the 23-400-100 and is the answer not in the manual?

Questions and answers

Related Manuals for Sove 23-400-100

Summary of Contents for Sove 23-400-100

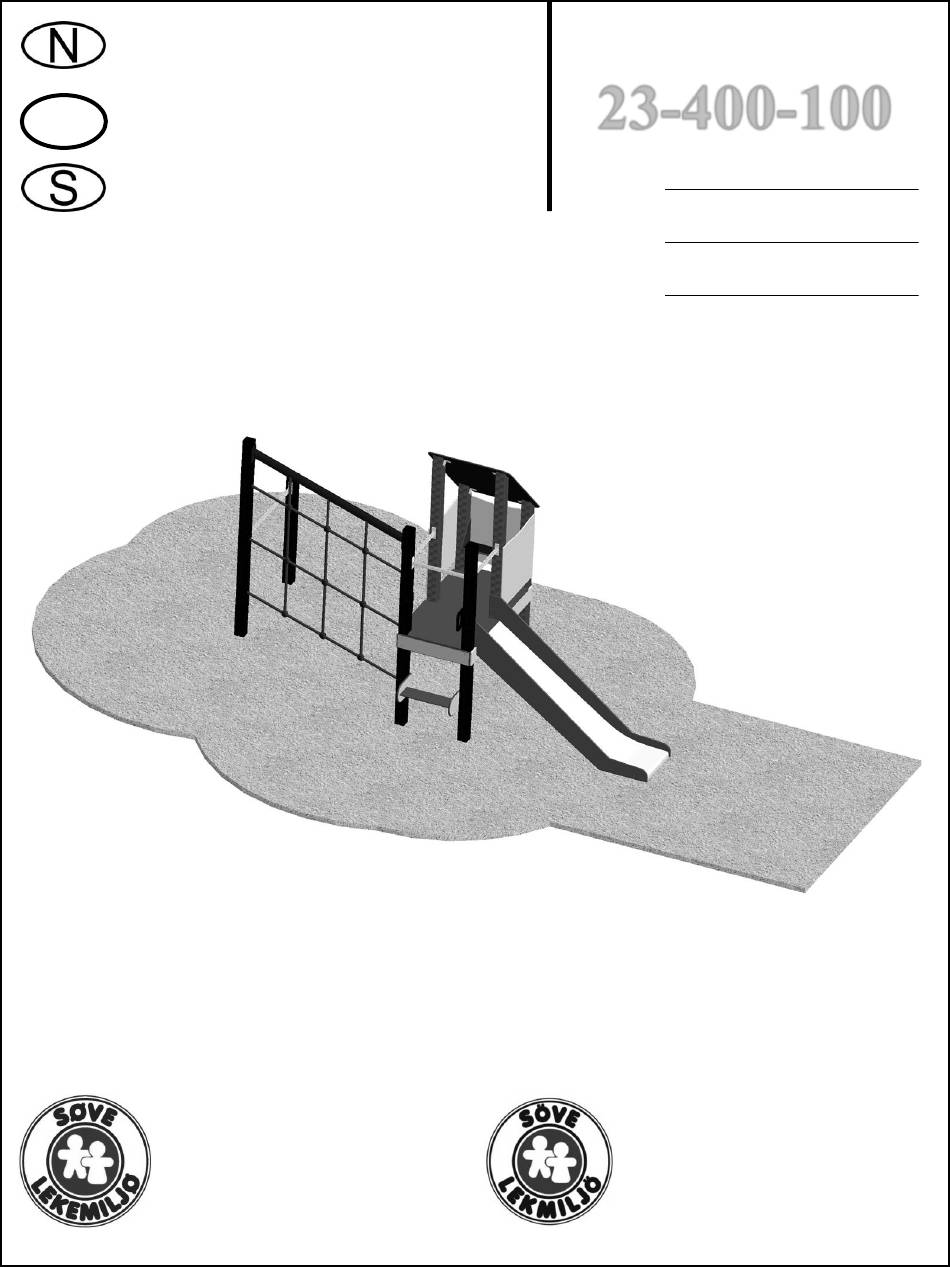

  • Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 23-400-100 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
