Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
21-310-010
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
25.05.2011
Advertisement
Related Manuals for Sove 21-310-010
Summary of Contents for Sove 21-310-010

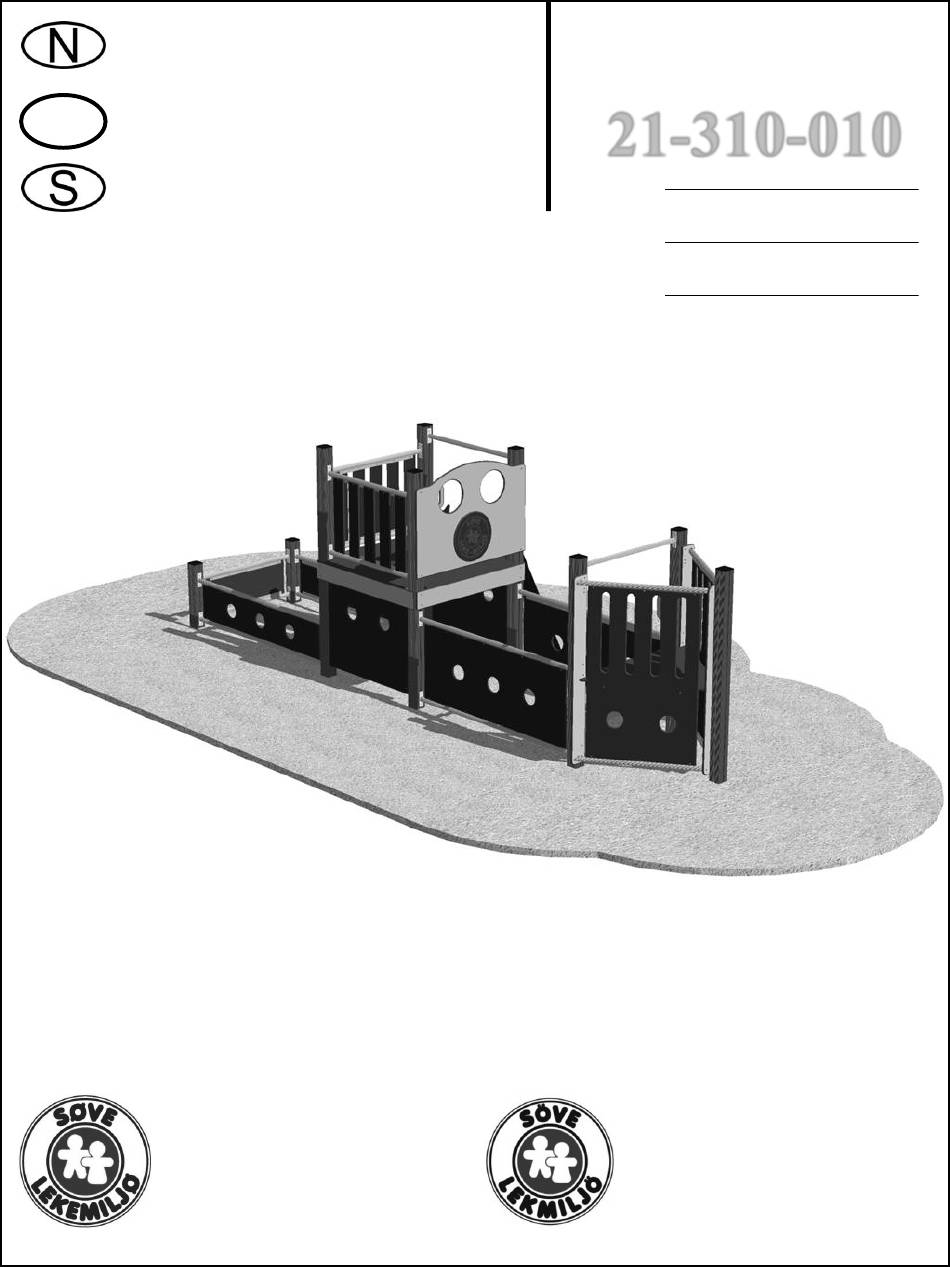

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. Assembly Instructions 21-310-010 Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips 3 Les monteringsanvisningen nøye før montering. 3 Monter elementene i rekkefølgen som vist. 3 Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. 3 På...
- Page 3 3 Läs monteringsanvisningen noga före montering. 3 Montera delarna i den ordningen som anvisas 3 Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! 3 Solen kan göra att rutchbanan blir väldigt varm.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 43,5 m...
- Page 5 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-810 00-400-024 A 1150 x 95 x 95 00-400-025 B 2445 x 95 x 95...
- Page 6 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-615 1260 x 940 x 174 00-400-980 00-400-170 172 x 200 x 15...
- Page 7 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-040 Product marking 40 x 15 x 8 mm Produkt märkning...
- Page 8 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 9 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1000 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 10 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
- Page 12 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 13 Plassering av forankringer / Ground plan / Placering av förankringar 1696 1035 1035 517,5 1696 1035 Se punkt 11 for informasjon om dybde, lengde og bredde Refer to Section 11 for dimension details of foundation holes Se punkt 11 för information om djup, längd och bredd Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter...
- Page 14 Sikkerhetssone / Safety zone / Säkerhetszon 8416 1500 1500 4665 1500 1500 1500 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter Fallhøyder / Free height of fall / Fallhöjder 1845 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 15 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 16 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 00-400-025 B Med bruk av betong Uten betong Without concrete With use of concrete Utan betong Användning av betong 00-400-997 00-003-003 00-400-026 C 04-000-035 8 x 35 mm Torx 00-400-101 01-400-108...
- Page 17 04-000-025 8 x 25 mm Torx 00-400-024 A 01-400-802 01-400-820 04-000-012 04-050-008 8 x 12 mm Torx 8 mm 04-030-011 8 x 11 mm 01-400-801 04-000-025 8 x 25 mm Torx 01-400-254 04-000-012 04-050-008 8 x 12 mm Torx 8 mm 04-030-011 8 x 11 mm...
- Page 18 04-000-025 8 x 25 mm Torx 04-000-012 04-050-008 8 x 12 mm Torx 8 mm 01-400-820 00-400-027 D 01-400-804 04-030-011 8 x 11 mm 04-060-040 04-000-025 40 x 15 x 8 mm 8 x 25 mm Torx 04-070-050 50 x 50 x 5 mm 01-400-803 04-030-011 8 x 11 mm...
- Page 19 04-030-016 04-090-002 x 15 8 x 16 mm 04-075-050 00-400-300 50 x 50 x 5 mm 04-040-008 8 mm Resterende hull Remaining holes Resterande hull 04-000-030 04-050-008 8 x 30 mm Torx 8 mm 04-000-012 8 x 12 mm Torx Gulvet festes ikke med vinkel The floor is not connected Golvet fästes inte med vinkel...
- Page 20 04-000-035 8 x 35 mm Torx 00-400-310 00-400-027 E 01-400-812 01-400-810 01-400-813 04-090-001 04-000-040 8 x 40 mm Torx 04-000-012 04-050-008 8 x 12 mm Torx 8 mm 04-030-011 01-400-811 x 4 8 x 11 mm 04-030-011 04-070-050 8 x 11 mm 04-030-011 50 x 50 x 5 mm 8 x 11 mm...
- Page 21 04-000-035 8 x 35 mm Torx 00-400-170 110mm 04-060-120 120 x 15 x 8 mm 200 mm 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 00-400-150 753 mm...
- Page 22 00-400-615 00-400-170 04-000-035 8 x 35 mm Torx 04-060-120 120 x 15 x 8 mm 200 mm...
- Page 23 04-060-120 120 x 15 x 8 mm 01-400-396 04-000-035 8 x 35 mm Torx 80 mm 04-000-012 01-400-256 04-060-120 8 x 12 mm Torx 120 x 15 x 8 mm 01-400-215 04-050-008 04-000-025 8 mm 8 x 25 mm Torx 04-030-011 8 x 11 mm 01-400-254...
- Page 24 04-060-120 120 x 15 x 8 mm 00-400-150 04-000-025 8 x 25 mm Torx 753 mm 00-400-998 x 9...
- Page 25 00-400-980...
- Page 26 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används 3 Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling 3 Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) 3 Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
- Page 27 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-810 00-400-024 A 1150 x 95 x 95 00-400-025 B 2445 x 95 x 95...
- Page 28 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-615 1260 x 940 x 174 00-400-980 00-400-170 172 x 200 x 15...
- Page 29 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-040 Product marking 40 x 15 x 8 mm Produkt märkning...
- Page 30 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 21-310-010 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
